15
ITALIANO
I collegamenti con la linea audio si realizzano tramite
i due morsetti ceramici presenti all’interno del
diffusore (occorre rimuovere il pannello posteriore
svitando le 4 viti).
I morsetti IN +/– consentono l’ingresso del
segnale audio, mentre i morsetti OUT +/–, essendo
direttamente connessi ai corrispondenti morsetti
IN +/–, possono essere utilizzati come uscita per il
collegamento in parallelo di altri diffusori.
1. Inserire i cavi attraverso i due passacavi
posteriori.
2. Collegare il conduttore negativo (–) della linea
audio (che fa capo al morsetto dell’amplificatore
contrassegnato con –, 0 o COM) all’ingresso IN – del diffusore.
3. Collegare il conduttore positivo (+) della linea audio all’ingresso IN +
del diffusore.
4. Seguire la stessa logica nel collegamento dei morsetti OUT +/–, dove
si ha una linea audio d’uscita destinata al collegamento in parallelo di
altri diffusori.
COLLEGAMENTO
ATTENZIONE: per il collegamento del diffusore si raccomanda di rivolgersi
a personale qualificato ed addestrato, ossia personale avente conoscenze
tecniche o esperienza o istruzioni specifiche sufficienti per permettergli di
realizzare correttamente le connessioni e prevenire i pericoli dell’elettricità.
Per evitare il rischio di shock elettrici, non collegare il diffusore con
l’amplificatore acceso. Prima di far funzionare il diffusore, è buona norma
ricontrollare tutte le connessioni, verificando in particolar modo che non vi
siano dei cortocircuiti accidentali.
Tutto l’impianto di sonorizzazione dovrà essere realizzato in conformità con
le norme e le leggi vigenti in materia di impianti elettrici.

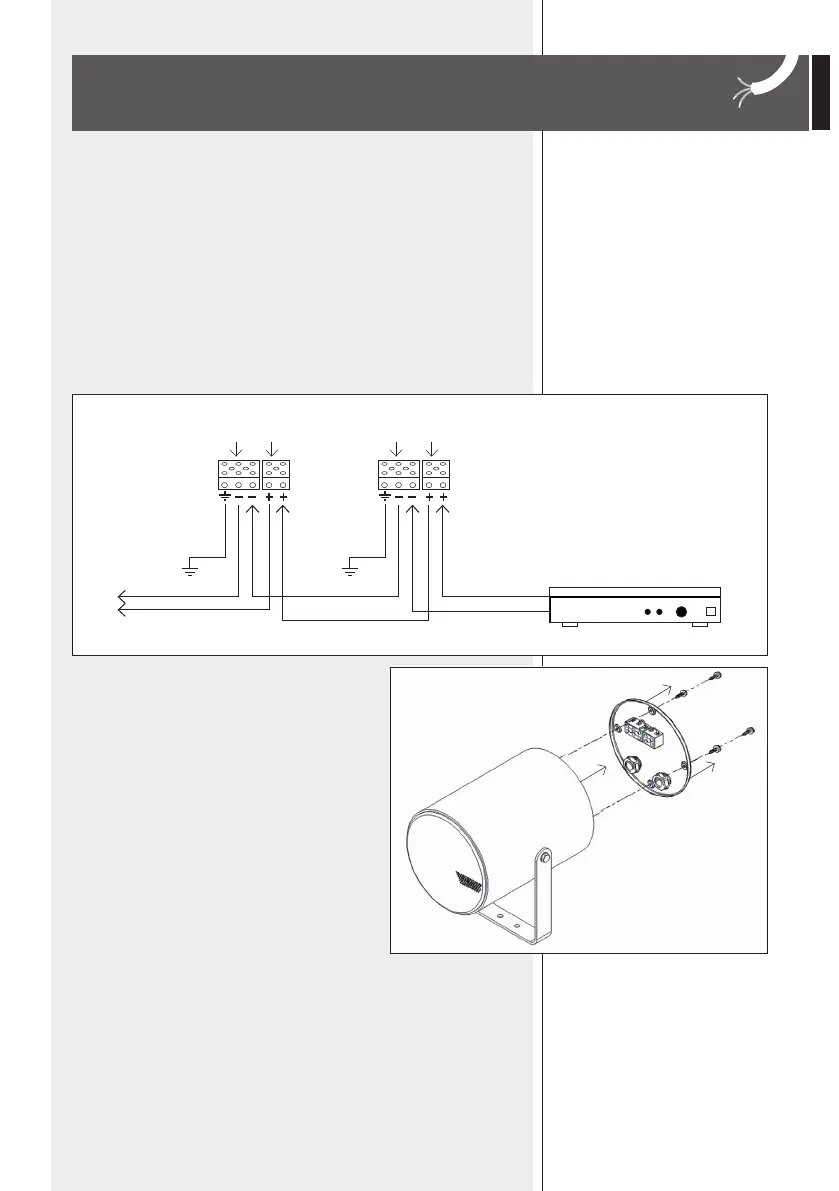

COLLEGAMENTO DELLA MORSETTIERA
OUT OUT
IN IN
OUT OUT
IN IN
70V/100V
0
