RCF DS 313 - Page 33

33
Pa = Potenza amplificatore • Amplifier power • Puissance amplificateur • Leistung des Verstärkers
Potencia amplificador.
Za = Impedenza uscita amplificatore • Amplifier output impedance • Impédance sortie amplificateur
Ausgangsimpedanz des Verstärkers • Impedancia salida amplificador.
Pd = Potenza diffusore • Speaker power • Puissance enceinte • Leistung des Lautsprechers • Potencia difusor.
Zd = Impedenza diffusore • Speaker impedance • Impédance enceinte • Impedanz des Lautsprechers
Impedancia difusor.
n = Numero diffusori • Number of speakers • Nombre d’enceintes • Anzahl der Lautsprecher • Numero difusores.

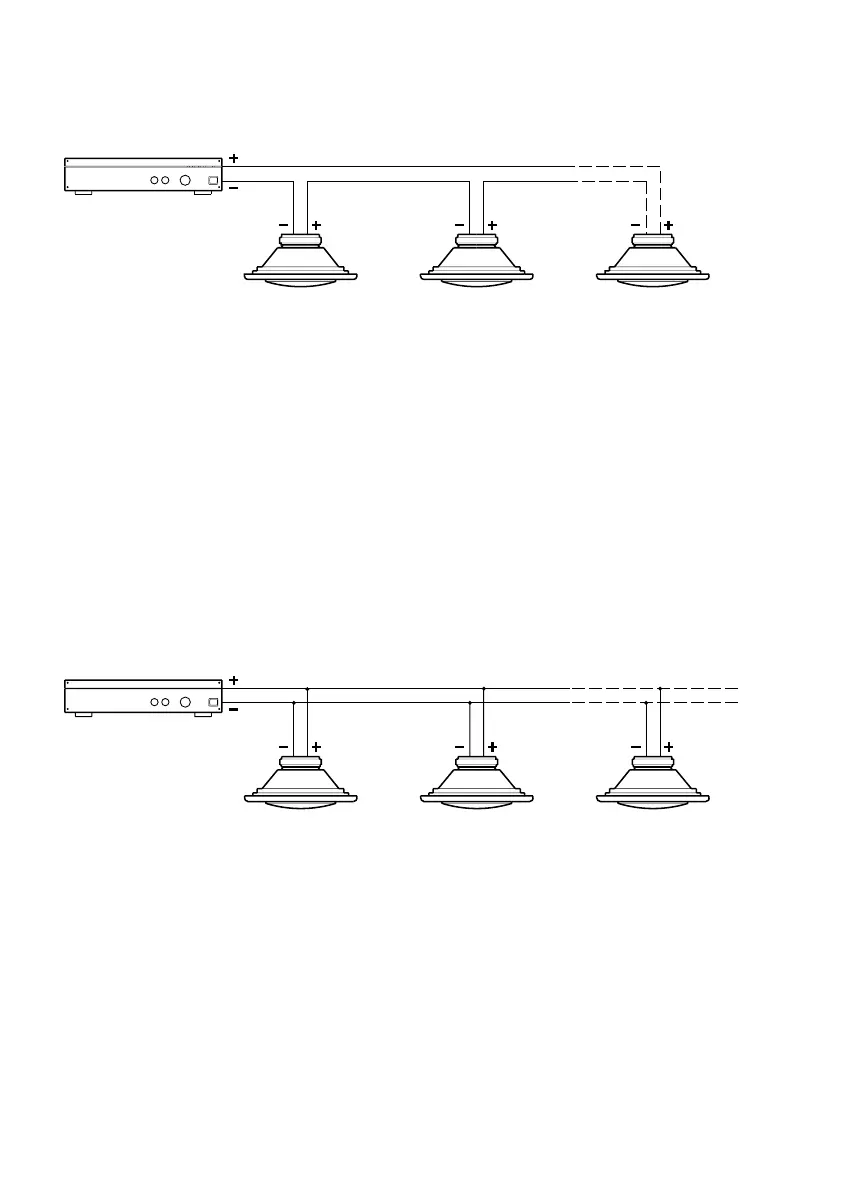

Fig./Abb. 6 - Collegamento in parallelo di più diffusori in un impianto ad impedenza costante.
Parallel connection of multiple speakers in a constant impedance system.
Connexion en parallèle de plusieurs enceintes dans un système à impédance constante.
Paralleler Anschluss mehrerer Lautsprecher in einer Anlage mit konstanter Impedanz.
Conexión en paralelo de varios difusores en una instalacion de impedancia constante.
Amplificatore
Amplifier • Amplificateur
Verstärker • Amplificador
Pa < Pd x n Za = Zd : n
Zd Zd Zd
Amplificatore
Amplifier • Amplificateur
Verstärker • Amplificador
Pa = Potenza amplificatore • Amplifier power • Puissance amplificateur • Leistung des Verstärkers
Potencia amplificador.
Za = Impedenza uscita amplificatore • Amplifier output impedance • Impédance sortie amplificateur
Ausgangsimpedanz des Verstärkers • Impedancia salida amplificador.
Pd = Potenza diffusore • Speaker power • Puissance enceinte • Leistung des Lautsprechers • Potencia difusor.
Zd = Impedenza diffusore • Speaker impedance • Impédance enceinte • Impedanz des Lautsprechers
Impedancia difusor.
n = Numero diffusori • Number of speakers • Nombre d’enceintes • Anzahl der Lautsprecher • Numero difusores.
Fig./Abb.5 - Collegamento in serie di più diffusori in un impianto ad impedenza costante.
Series connection of multiple speakers in a constant impedance system.
Connexion en série de plusieurs enceintes dans un système à impédance constante.
Anschluss mehrerer Lautsprecher in Reihe in einer Anlage mit konstanter Impedanz.
Conexión en serie de varios difusores en una instalacion de impedancia constante.
Za = Zd x n
Pa < Pd x n
ZdZdZd
