18
IT
4. CONNESSIONI
I connettori di ingresso XLR devono essere cablati secondo lo standard AES (Audio Engineering Society):
PRIMA DI CONNETTERE IL DIFFUSORE
Sul pannello posteriore si trovano tutti i controlli e gli ingressi di segnale e di alimentazione Per sicurezza verificare sempre l’etichetta di tensione
applicata al pannello posteriore (115 Volt o 230 Volt)� L’etichetta indica la giusta tensione Se è indicato un voltaggio errato o se non è possibile
localizzare l’etichetta, chiamare il proprio rivenditore o il CENTRO DI ASSISTENZA RCF autorizzato prima di collegare il diffusore Questo rapido
controllo eviterà qualsiasi danno
PRIMA DI ACCENDERE IL DIFFUSORE
A questo punto è possibile inserire il connettore di alimentazione e il connettore di segnale Prima di accendere il diffusore assicurarsi che il
controllo del volume sia al minimo sia sul diffusore che sulla sorgente sonora collegata al diffusore (generalmente un mixer); è importante
anche che il mixer sia già acceso al momento in cui viene acceso il diffusore a lui collegato� Queste due precauzioni eviteranno di causare danni
al diffusore stesso dovute a fastidiosi “bump” causati dall’accensione delle apparecchiature audio a monte dei diffusori� È buona regola che i
diffusori amplificati e gli amplificatori in genere siano sempre le ultime apparecchiature ad essere accese dopo il montaggio e le prime ad essere
spente alla fine dello spettacolo Ora è possibile accendere il diffusore e alzare il controllo di livello a seconda delle necessità�
ACCENSIONE DEL DIFFUSORE
Gli amplificatori sono equipaggiati con un microprocessore per la gestione del DSP ed il controllo dell’amplificatore� La regolare accensione del
diffusore è garantita da una procedura di inizializzazione; durante questa fase di test i LED (”Limiter”, “Signal” e “Power status”), posti sul
modulo amplificatore rimangono spenti per circa 2 secondi� Al termine della procedura di avvio il LED verde “Power status” rimane acceso fisso
Nel caso di un malfunzionamento grave del diffusore sul modulo amplificatore il LED rosso “Limiter” lampeggia� Il diffusore viene posto in stato
“mute”�
SELEZIONE DELLA TENSIONE DI ALIMENTAZIONE (RISERVATO AI CENTRI SERVIZIO RCF)
200-240 Volt, 50 Hz SETUP:
VALORE FUSIBILE T 3.15 A L 250V
100-120 Volt, 60 Hz SETUP:
VALORE FUSIBILE T6.3 A L 250V

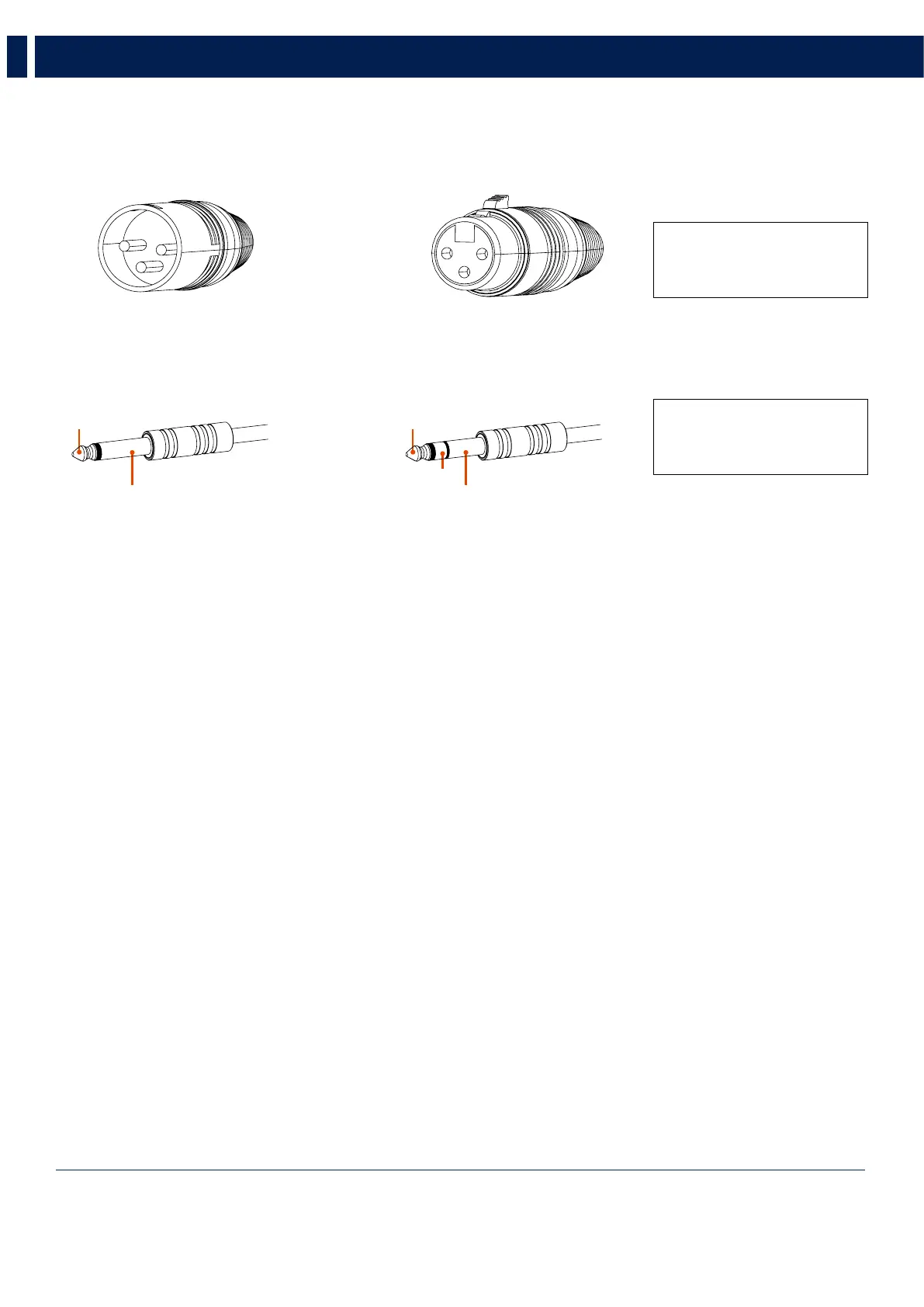

CONNETTORE MASCHIO XLR
Connessione bilanciata
22
11
33
CONNETTORE FEMMINA XLR
Connessione bilanciata
22
11
33
CONNETTORE JACK TRS
Connessione mono bilanciata
TIPTIP
RINGRING
SLEEVESLEEVE
CONNETTORE JACK TS
Connessione mono sbilanciata
TIPTIP
SLEEVESLEEVE
PIN 1 = TERRA (GROUND; SHIELD)
PIN 2 = LATO CALDO (HOT; +)
PIN 3 = LATO FREDDO (COLD; -)
SLEEVE = GROUND (SHIELD)
TIP = HOT (+)
RING = COLD (-)
