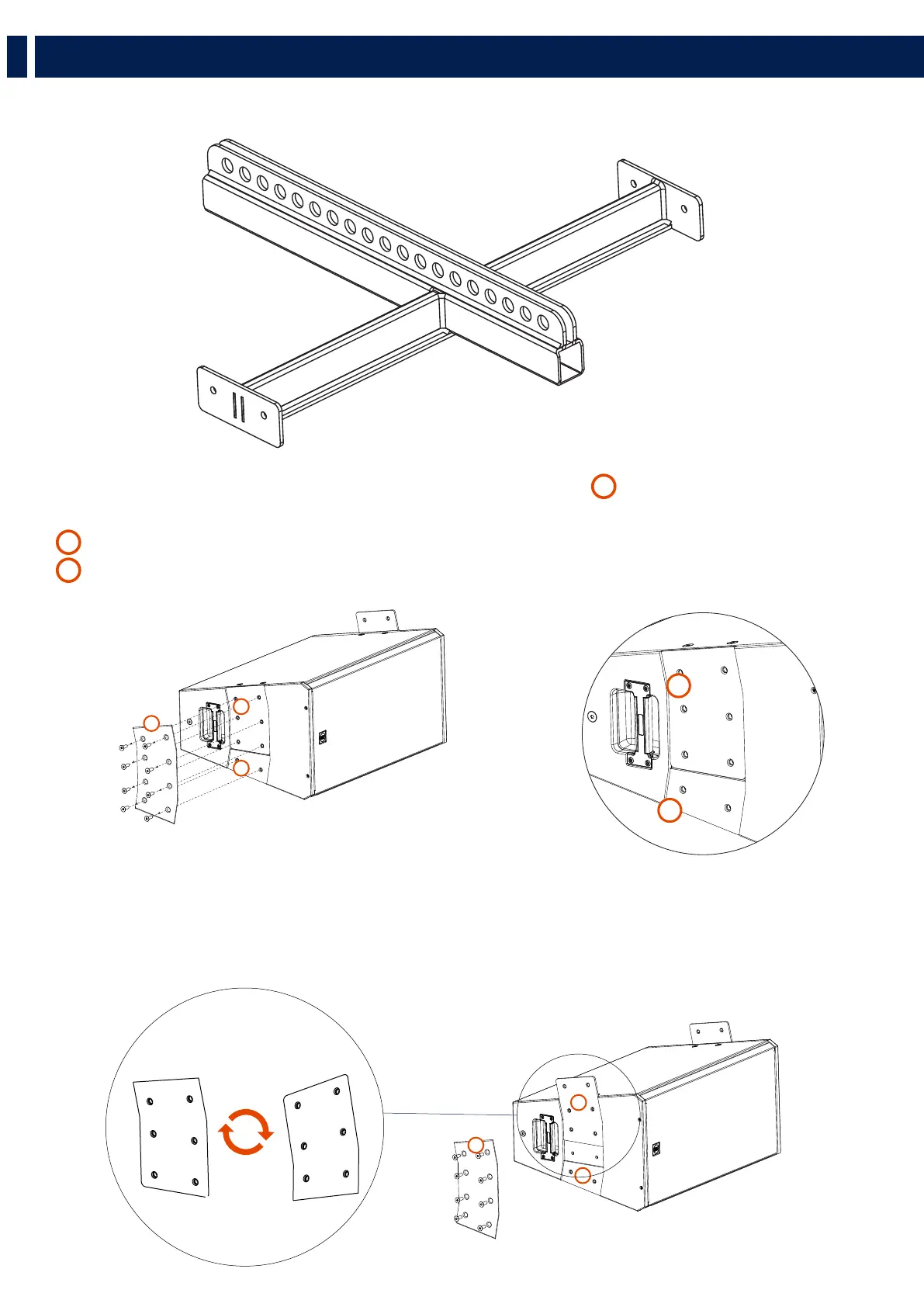

Per sospendere verticalmente una serie di diffusori Q 15, svitare le 8 viti dalla piastra superiore
A
e rimuoverla.
Così come descritto nel capitolo 4.1
(Sospensione orizzontale di 2 o più diffusori)
, sotto alla piastra superiore ci sono altre due piastre:
B
una piastra di collegamento (con 6 fori)
C
una piastra esterna (con 2 fori)
Queste due piastre sono progettate per essere spostate dalla loro posizione in modo da poter collegare un altro diffusore a fianco a seconda della
configurazione desiderata.
Esempio: per una configurazione orizzontale a 1 diffusore, le due piastre devono essere posizionate in questo modo:
5. SOSPENSIONE VERTICALE
Utilizzando il flybar FLY BAR FL-B V Q 15 possono essere sospesi verticalmente fino a 4 diffusori Q 15.
B
C
B
A
C
LE PIASTRE B DEVONO
ESSERE CAPOVOLTE
B
A
C
