29

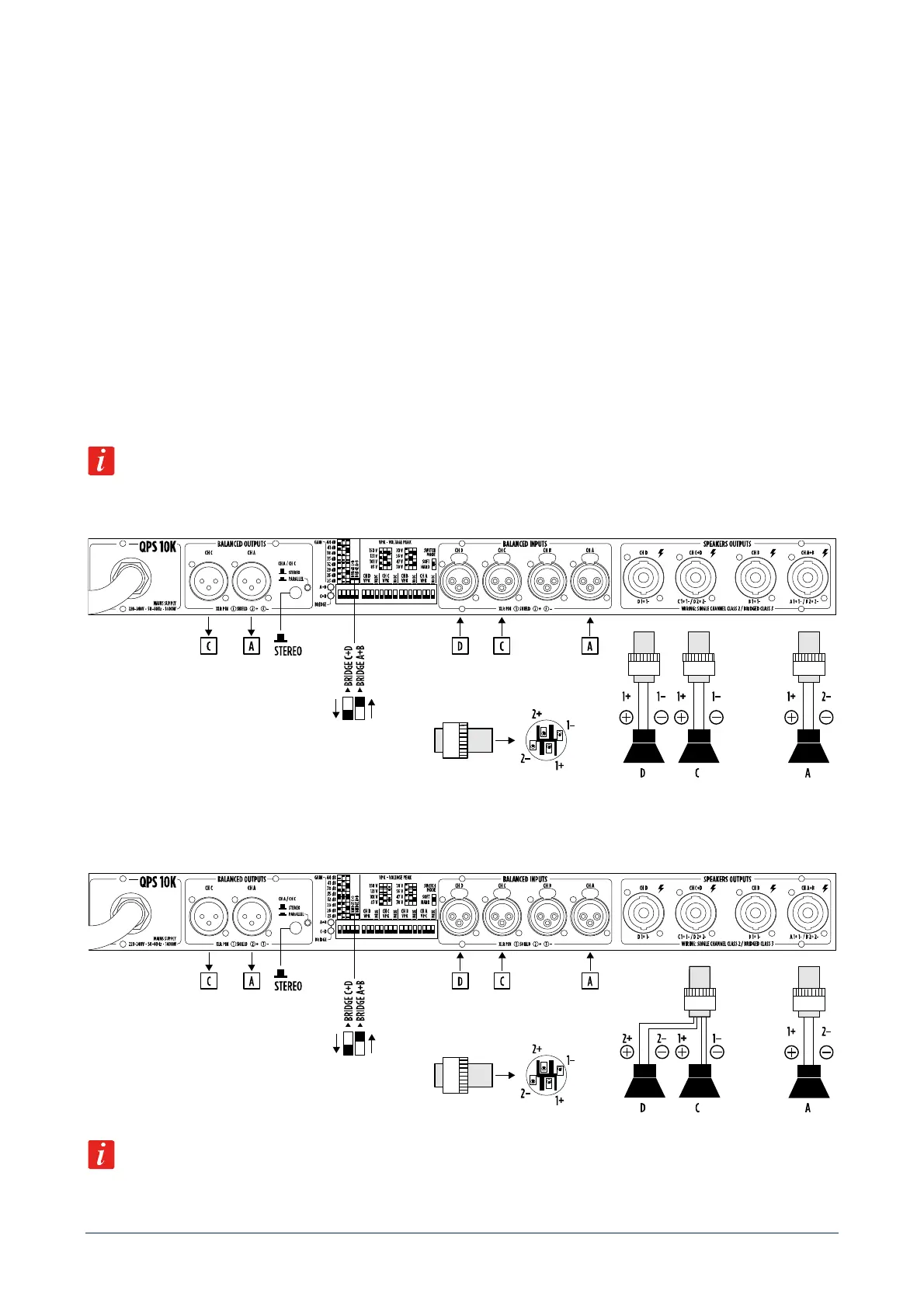

UNA COPPIA DI CANALI A PONTE E DUE CANALI INDIPENDENTI
Assicurarsi che l'amplificatore sia spento prima di impostare:
- il selettore BRIDGE A+B su ON;
- il selettore BRIDGE C+D su OFF;
- il selettore [14] su STEREO.
CANALI A e B: questi sono messi a ponte e hanno in comune lo stesso segnale d'ingresso (quello del canale A). Questo
comporta un raddoppio della tensione d'uscita per ottenere una potenza doppia (su un carico avente impedenza doppia).
Il livello d'uscita è regolabile solo dal controllo del canale A posto sul pannello frontale (ruotare completamente in senso
antiorario il controllo di livello del canale B).
CANALI C e D: sono completamente indipendenti e ciascuno dei due controlli di livello (sul pannello frontale) agisce
(solo) sulla rispettiva uscita altoparlanti.
Non collegare l'uscita altoparlanti del canale B. L'impedenza minima ammessa del carico è 4 Ω per l'uscita altoparlanti
del canale A. Prestare attenzione al cablaggio del connettore SPEAKON: 1+ positivo, 2– negativo. L'impedenza minima
ammessa del carico è 2 Ω per per le uscite altoparlanti dei canali C e D.
Come cablaggio alternativo, è possibile usare solo un paio di connettori SPEAKON (sfruttando tutti i quattro contatti): uno
per i canali A e B, uno per i canali C e D.
È ammesso usare i canali A e B separati (selettore BRIDGE A+B su OFF) ed i canali C e D a ponte (selettore BRIDGE
C+D su ON), considerando un'immagine speculare dei collegamenti e della descrizione sopra menzionata.
