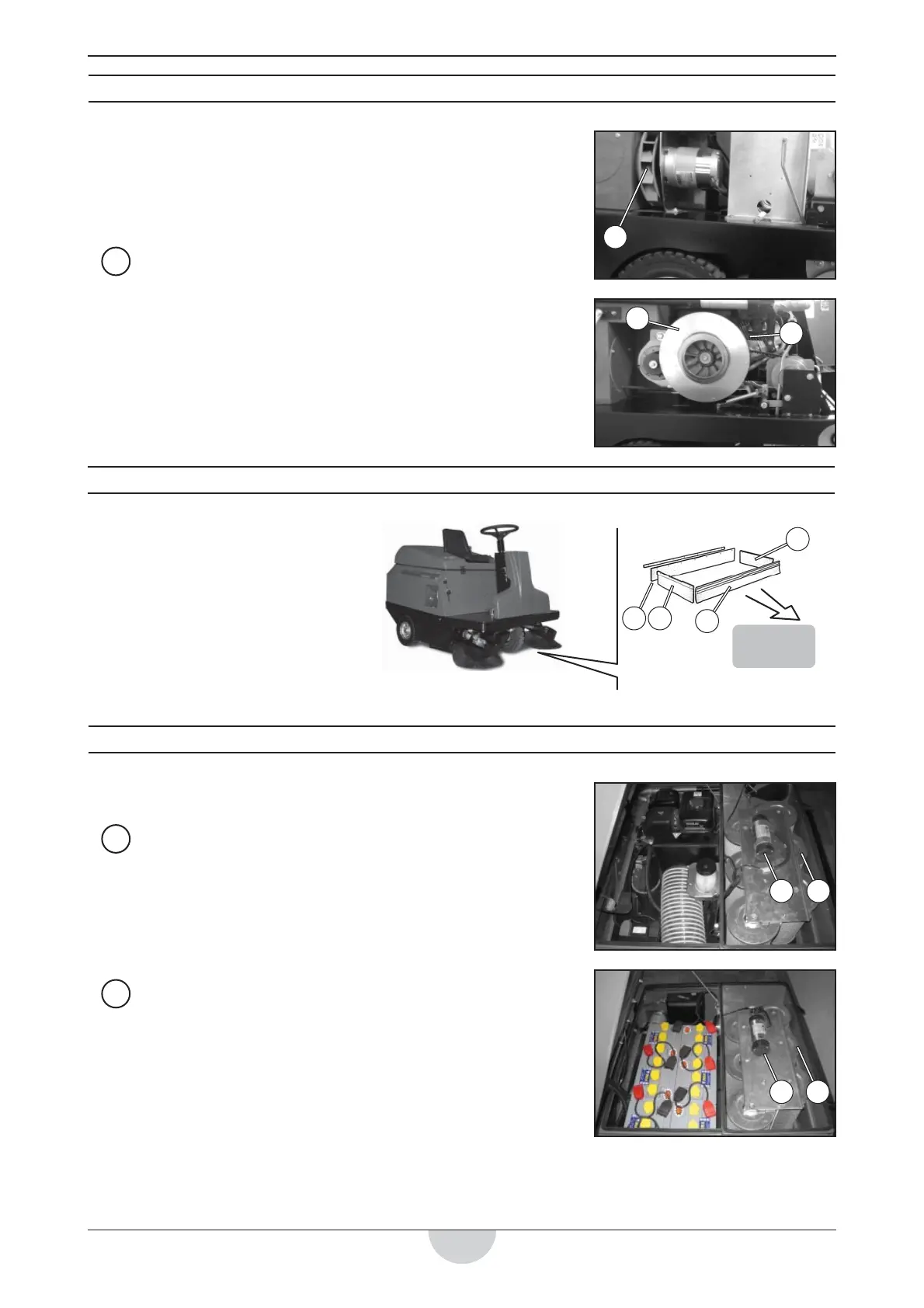

VENTILADOR D’ASPIRACIÓN FIG.14
ALETAS DE RETENCIÓN DEL POLVO FIG.15
Senso di marcia della macchina
Machine drive direction
Sentido de la marcha de máquina
Direction de l'avance de la machine
Vorschubrichtung der Maschine
Rijrichting van de machine
1
23
4
1
1
2
El ventilador de aspiración 1 es el componente que aspira el polvo que levantan los cepillos
Versión gasolina:
El ventilador 1 es accionado directamente por el motor 2.
Versión eléctrica:
El ventilador 1 se acciona por el interruptor 1b en posición “A”, ver “mandos - g.1”.
!
¡Atención! “versión eléctrica”
Si hay agua en el suelo que se va a barre, deberá cerrarse la aspiración por medio del interruptor
1b g.1 en posición “C”.
Durante los desplazamientos con la barredora, actuar en la siguiente manera:
• Parar la rotación de los cepillos (ver “manzdos” - g.1 - punto 5).
• Levantar los cepillos (ver “mandos” - g.1 - puntos 2-6).
• Parar la aspiración (ver “mandos” - g.1 - punto 1b).
versión gasolina
versión eléctrica
Las aletas sirven para retener el polvo que remuve el
cepillo central, por ello es necesario que su funciona-
miento sea siempre perfecto y deben sustituirse en
caso de rotura.
Sustitución de las aletas
• Destornillar los tornillos de jación y ex-
traer las aletas dañadas.
• Montar las aletas nuevas 1-2-3-4 en la
misma posición que las viejas, compro-
bando que tanto las laterales como la
posterior queden a 1 ó 2 mm del suelo.
FILTROS DEL POLVO FIG.16
Los ltros del polvo 2 tienen la función de ltrar el aire polvoriento que aspira el ventilador y por ello deben
funcionar siempre correctamente.
!
¡Atención!
Cuando la barredora levanta polvo, signi ca que los ltros están sucios.
Limpieza de los ltros del polvo
Cuando la barredora durante su funcionamiento levanta polvo, deben limpiarse los ltros.
La limpieza se efectúa de la siguiente manera:
• Usando el sacudidor automático 1, accionar el pomo 1A (versión gasolina) o el interruptor 1B (ver-
sión eléctrica) en la pos. V (Fig. 1) durante unos 10 segundos.
!
¡Atención!
No mantener el sacudidor accionado durante mucho tiempo, a n de evitar problemas en la insta-
lación eléctrica.
• Cada mes aproximadamente, para una limpieza más completa y un funcionamiento e -
caz de la barredora, extraer los ltros y limpiarlos cuidadosamente con un chorro de aire
o, aún mejor, con un aspirador, empezando por el interior de los ltros donde se deposita
mayor cantidad de polvo. Cuando se vuelven a montar los ltros, comprobar que en la
parte inferior esté situada la junta de goma.
21
21
versión gasolina
versión eléctrica
