MACHINE DESCRIPTION
DESCRIZIONE APPARECCHIATURA
A
B
C
D
E
F
H
G
M
L
N
O
I
Questa macchina è destinata alla deumidicazione
di ambienti civili rareddati a pannelli radianti
con installazione tipica a controsotto. L’utilizzo è
raccomandato entro i limiti di funzionamento.
Per evitare la formazione di condensa, i sistemi di
rarescamento radiante incorporati nelle strutture
edilizie devono lavorare avendo cura di mantenere la
temperatura superciale più elevata rispetto a quella
“di rugiada”.
This machine is designed to dehumidify
residential environments cooled with radiant
panels with typical false ceiling installation.
Use is recommended within the operating
limits. In order to prevent condensation,
radiant cooling systems incorporated in
building structures must work taking care to keep
the surface temperature higher than the dew-point.

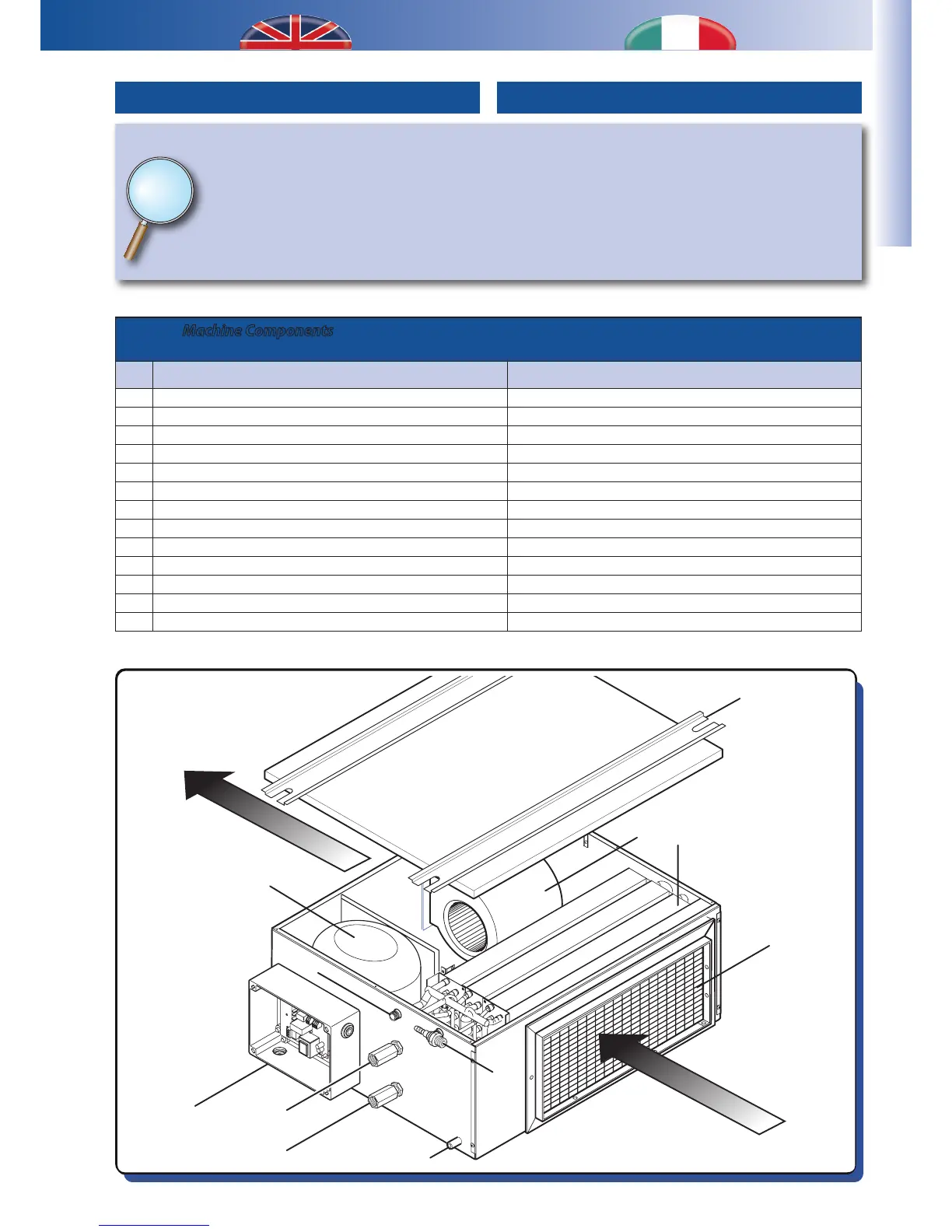

DESCRIPTION OF THE EQUIPMENT DESCRIZIONE APPARECCHIATURA
Table A - Machine Components
Tabella A - Componenti apparecchiatura
Rif. Descriptions Descrizione
A Water outlet (1/2”F) Uscita acqua (1/2”F)
B Water inlet (1/2”F) Ingresso acqua (1/2”F)
C ø14 mm condensation drain Scarico ø14 mm per condensa
D Electrical panel Quadro elettrico
E Filter Filtro
F Fan Ventilatore
G
Compressor
Compressore
H Exchangers Scambiatori
I Hole xing brackets Stae di ssaggio
L Air inlet Ingresso aria
M Dehumidied air outlet Uscita aria deumidicata
N Vent Sato
O Rubber mount for condensation drain Portagomma per scarico condensa
