INSTALLATION INSTALLAZIONE
• CAUTION
Installation and maintenance must be carried out by
qualied personnel only. Throughout installation, make
sure that the equipment is not connected to the electri-
cal mains.
• ATTENZIONE
L’installazione e la manutenzione vanno eseguiti solo da
personale qualicato. Durante tutte le procedure di
installazione, assicurarsi che l’apparecchiatura non sia
collegata alla rete elettrica.

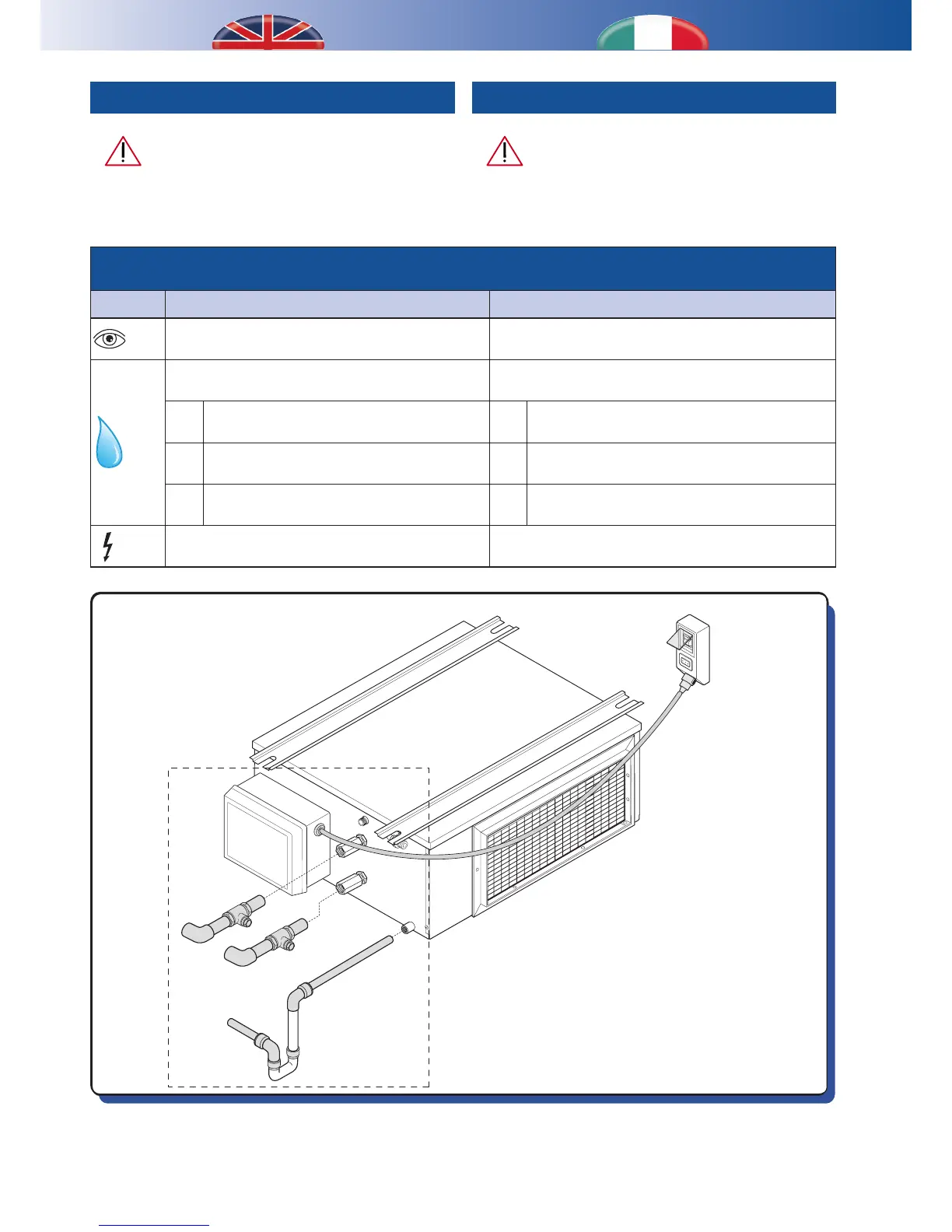

Table B - Installation phases
Tabella B - Fasi di installazione
Rif. Descriptions Descrizione
1 Positioning and xing to the ceiling Posizionamento e ssaggio a sotto
2
Hydraulic connections: Collegamenti idraulici:
A
Pre-treat. water outlet (1/2”F) with shut-o valve
to adjust ow rate
A
Uscita acqua pre-trattam. (1/2”F)
con valvola di intercettazione
B
Pre-treat. water inlet (1/2”F) with flow rate
adjustment lockshield valve
B
Ingresso acqua pre-trattam. (1/2”F)
con detentore di regolazione portata
C ø16 mm condensation drain C Scarico ø16 mm per condensa
3
Electrical connections (power supply, earthing, fan
consent, humidistat)
Collegamenti elettrici (alimentazione, messa a terra,
consenso ventilazione, consenso umidostato)
