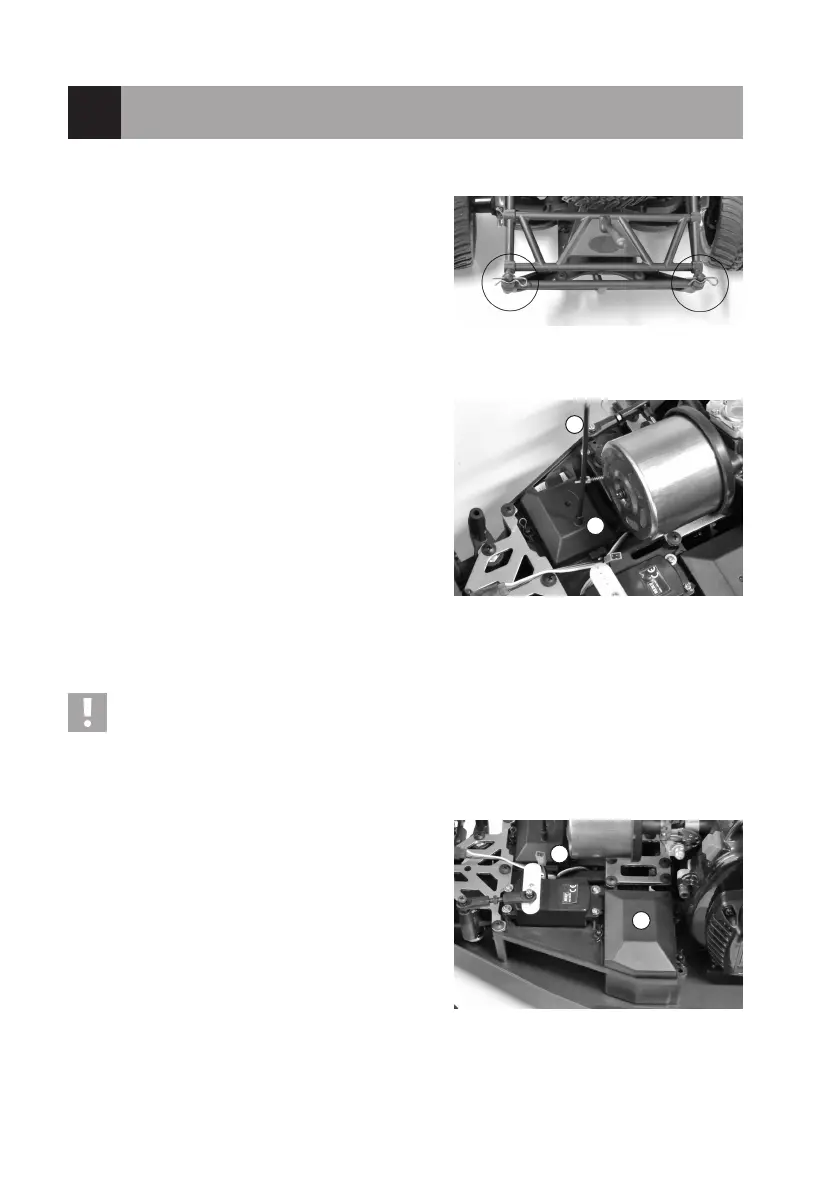

8. Mise en service
a) Ouverture de la carrosserie
Retirezlesdeuxclipsdexationàl’extrémitéarrièreduvéhicule
puisrabattezavecprécautionlacarrosserieà180°versl’avant.
Veillezànepascoincerouarracherlecâblederaccordement
des DEL.
b) Pose du câble d’antenne du récepteur
Ouvrez d’abord la carrosserie, voir plus haut. Faites passer le
câble d’antenne dans le tube d’antenne fourni (1) puis insérez ce
dernier dans le support (2) correspondant sur le haut du compar-
timent du récepteur.
Si le câble d’antenne ne dépasse pas du support (2) lors de la
première mise en service, ouvrez le compartiment du récepteur.
À cet effet, vous devez retirer plusieurs clips, par ex. à l’aide
d’une pince pointue.
Faites ensuite passer le câble d’antenne par le bas à travers
l’ouverture dans le couvercle du compartiment du récepteur.
Pour protéger le récepteur contre les vibrations, vous pouvez
l’emballer dans un peu de mousse alvéolaire.
Refermezlecouvercleducompartimentdurécepteur.Veilleziciànepasécraserlescâbles.
 Andegarantiruneportéeoptimale,lecâbled’antennedoitdépasser,leplusàlaverticalepossible,du
véhicule. Ne raccourcissez jamais le câble d’antenne ! N’enroulez jamais le câble d’antenne ! Cela réduirait
considérablement sa portée.
c) Insertion de la batterie du récepteur
Ouvrez le couvercle (1) du boîtier des batteries en retirant leurs
clipsderetenue,parex.àl’aided’unepincepointue.
Insérez une batterie compatible avec le récepteur puis raccordez-
laàlache(2)del’alimentationélectriquedurécepteur.
Silachen’estpasvisiblelorsdelapremièremiseenservice,
celasigniequ’ellesetrouveencoredanslecompartimentdu
récepteur.
Refermezleboîtierdesbatteries.Veilleziciànepasécraserles
câbles.
1
2
1
2
Figure 2
Figure 1
Figure 3
