INSTRUCCIONES DE MONTAJE
MONTAJE DEL SOPORTE:

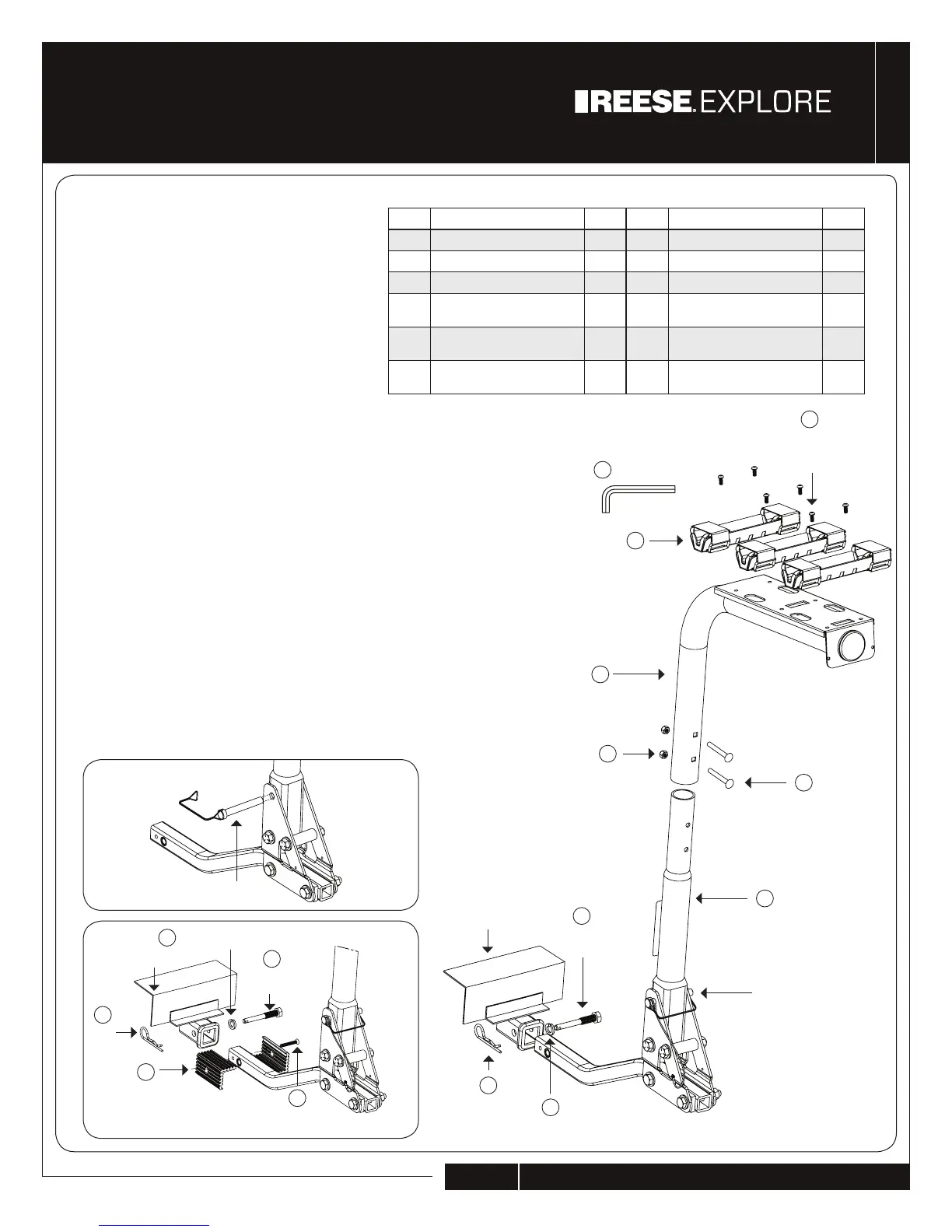

1. Coloque las cunas (C) para bicicleta sobre la placa superior del
soporte como se muestra en la Fig. 1, y asegúrelas con los tornillos M6
x 1 x 14 mm (D) mediante la llave Allen (J) suministrada.
2. Ensamble entre sí las dos secciones tubulares (A, B) como se muestra,
y sujételas con los (2) pernos de cabeza de hongo de 5/16” x 2-1/2” (E)
y contratuercas de 5/16”-18 (F). Aplique un par de apriete de 17 lb·pie.
Fig 1.
3. Con el soporte para bicicletas en posición vertical, instale el ‘pasador
de estribo de bloqueo’ a través del agujero de las placas laterales y
el tubo vertical. Asegure el pasador enganchando el alambre sobre el
extremo del pasador. Fig. 2.
4. Coloque el receptor del soporte para bicicletas en su receptor de
enganche. Asegure el soporte con el pasador anti-traqueteo de 5/8”
(G), la arandela de presión de 5/8” y el clip (I). Fig. 1.
Nota: Si su vehículo tiene un receptor de 2”, se necesita el adaptador de
2 piezas suministrado. Asegure el adaptador de 2 piezas al soporte con el
tornillo de cabeza plana de 1/4-20 x 1-3/4” suministrado. Luego coloque el
soporte en el receptor con el pasador anti-traqueteo, la arandela de presión
de 1/2” y el clip. Fig. 3.
1
Sección tubular, superior
Clip
Herramientas necesarias para el armado:
llave o casquillo de 5/16”, destornillador para
tornillos Phillips N.º 2, llave de 3/4”
PIEZA DESCRIPCIÓN CANT. PIEZA DESCRIPCIÓN CANT.
A Sección tubular, superior 1 G Pasador anti-traqueteo, 1/2” 1
B Sección tubular, inferior 1 H Arandela de presión, 1/2” 1
C Cuna para bicicleta con correas 3 I Clip 1
D
Tornillo de cabeza semiesférica,
M6 x 1 x 14 mm
6 J Llave Allen, 4 mm 1
E
Perno de cabeza de hongo,
5/16”-18 x 2-1/2”
2
K
Tornillo de cabeza plana,
1/4-20 x 1-3/4”
1
F Contratuerca, 5/16”-18 2 L
Adaptador para receptor de
2 piezas
1
LISTA DE PIEZAS
A
I
Tubular Section, Bottom
B
Cuna para bicicleta con
correas
C
Tornillo de cabeza
semiesférica,
M6 x 1 x 14 mm
D
Perno de cabeza de
hongo, 5/16”-18 x 2-1/2”
E
Contratuerca, 5/16”-18
F
Pasador anti-traqueteo,
1/2”
G
Arandela de presión, 1/2”
H
J Llave Allen, 4 mm
J
Pasador de estribo
Pasador de estribo
3
Receptor
Adaptador para receptor
de 2 piezas
Pasador anti-
traqueteo, 1/2”
Arandela de presión, 1/2”
Clip
H
G
L
I
K
Tornillo de cabeza plana,
1/4-20 x 1-3/4”
Receptor
