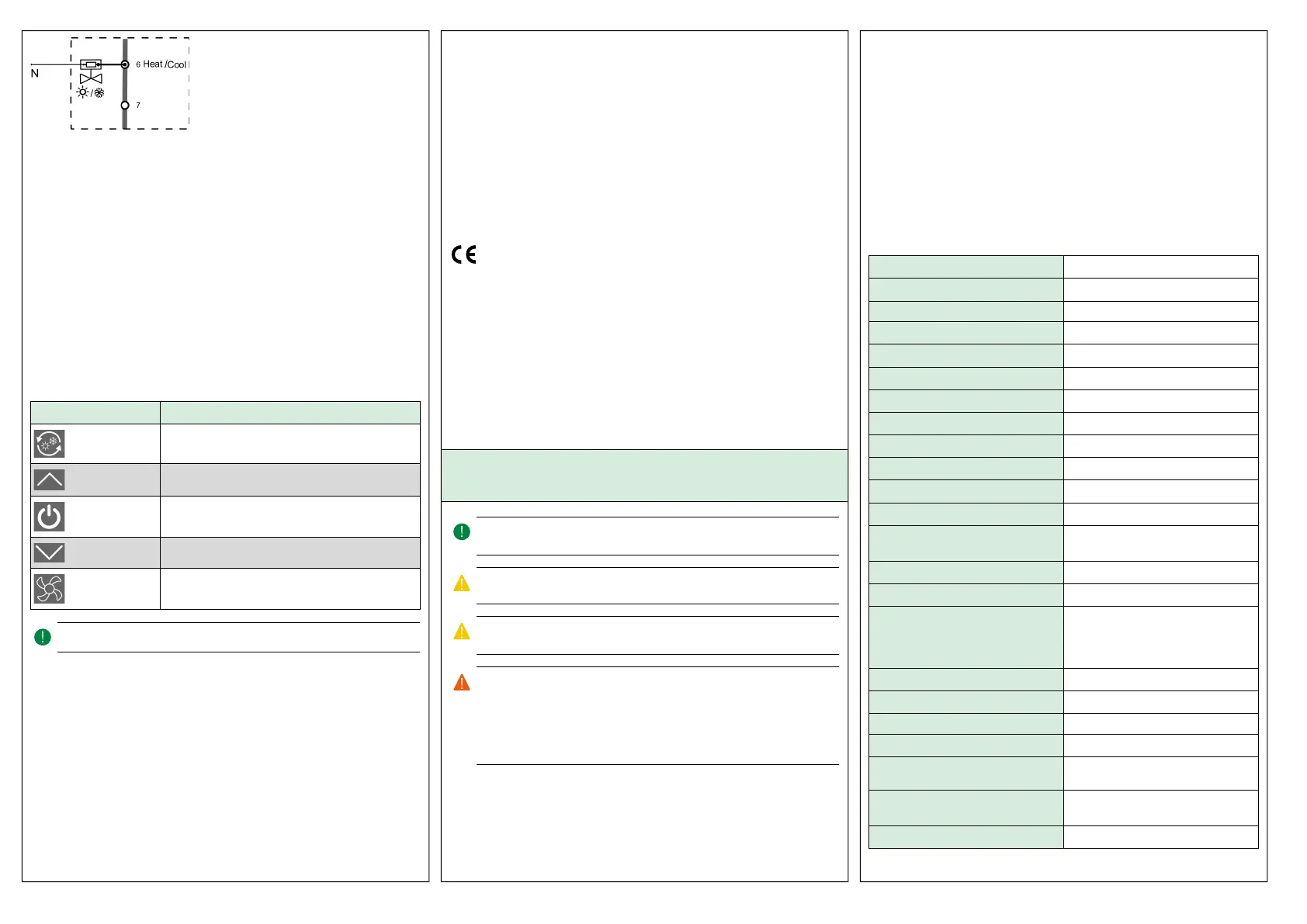

Figure 2 2-pipe wiring
Settings
The thermostat settings can be controlled in one of the following ways:
1. Display buttons: user settings such as temperature setpoint
adjustment and fan speed
2. Parameter list: quick configurations for installer
3. Modbus variables: advanced thermostat control via Modbus
communication
The parameter list is entered by pressing the Arrow up and Arrow down
buttons in the display simultaneously for five seconds.
Table 1 Buttons available in the display
Symbol Description
Changeover button to switch between heating and
cooling via the display
Arrow up/Increase button
On/Off button
Arrow down/Decrease button
Fan button to regulate the fan speed via the display
NNoottee!! All parameters and variables are listed in the manual.
Handling
The display behaves differently depending on the mode and the state
that the thermostat is currently operating in.
The thermostat can be in one of the following states:
– Off: Energy saving state where the thermostat neither heats nor
cools. No background light is lit, only the On/Off button is shown.
– Standby: Energy saving state where reduced heating or cooling takes
place.
– Occupied: Comfort state when someone is present in the room.
Optimal heating and cooling takes place.
The thermostat can be in three different modes when in Standby or
Occupied state:
– Idle mode: The thermostat has been inactive during a set time span.
All buttons and segments, except the two arrows, are dimmed down
in the display.
– Active mode: The thermostat is activated, but no changes are made.
The display shows either the calculated setpoint or the current room
temperature.
– Setpoint mode: This mode is activated when pressing one of the
arrows when in Active mode. Either the calculated setpoint or the
current user defined setpoint adjustment are shown.
This product carries the CE-mark. More information is available at
www.regincontrols.com.
Contact
AB Regin, Box 116, 428 22 Kållered, Sweden
Tel: +46 31 720 02 00, Fax: +46 31 720 02 50
www.regincontrols.com, info@regincontrols.com
DE
INSTALLATIONSANLEITUNG
RCFD-230C
HHiinnwweeiiss!! Weitere Informationen zum Produkt finden Sie im Bedienhand-
buch, das Sie unter www.regincontrols.de runterladen können.
VVoorrssiicchhtt Lesen Sie diese Montageanleitung vor Einsatz des Produktes
durch.
VVoorrssiicchhtt Vergewissern Sie sich, dass die Installation die lokalen Sicher-
heitsanforderungen erfüllt.
WWaarrnnuunngg Vor der Installation oder der Wartung muss die Stromversor-
gung getrennt werden, um tödliche Stromschläge zu vermeiden. Montage
und Wartung dieses Geräts dürfen nur von Fachkräften durchgeführt wer-
den. Der Hersteller haftet nicht für Schäden, die durch mangelnde Fach-
kenntnisse bei der Installation und/oder Sicherheitsvorkehrungen, die
entfernt oder manipuliert wurden, verursacht werden.
Funktion
Der Raumthermostat regelt das Heizen und/oder Kühlen eines Raumes
über Ein-/Ausgänge für 2- oder 4-Rohr-Systeme und verfügt über eine
Funktion für eine 3-stufige Ventilatorregelung. Das große LCD-Touch-
Display zeigt den Status an und wird zusätzlich dazu verwendet, alle
Parameter wie Sollwerte, Hysterese, Ventilator-Stufe etc. zu erreichen.
Das Raumgerät verfügt über einen eingebauten Temperaturfühler zur
Regelung der Raumtemperatur. Die Change-Over-Funktion kann mit
Hilfe eines externen PT1000 Fühlers oder eines digitalen Eingangs
erreicht werden, der an irgendeinen potentialfreien Kontakt
angeschlossen ist. Funktionen wie Schimmelvermeidung und Ventil-
Blockierschutz sichern eine langfristige Funktionalität und ein
problemloses System.
Technische Daten
Versorgungsspannung 230 V ~ (207…253 V ~ 50/60 Hz)
Leistungsaufnahme < 2 VA
Schutzart IP30
Umgebungsfeuchte 10…90 %RH (nicht kondensierend)
Umgebungstemperatur 0…50 °C
Messbereich, Temperatur 0…50 °C
Fühlerelement, Temperatur NTC
Genauigkeit, Temperatur ±0,5 K
Display Integriert
Display-Typ LED-Hintergrundbeleuchtet, LCD
Ausgangssignal, Temperatur NTC
Sollwertanpassung 5...35 °C
Montage Raum (Unterputz mit Schraubenab-
stand ca. 60mm)
Installation Fan-Coils, 2- oder 4-Leitersystem
Digitaleingänge (DI) 1 x potentialfreier Schließkontakt
Digitalausgänge (DO) 3 Relaisausgänge für die dreistufige
Ventilatorregelung, 230 V AC, Max. 5 A
2 x Relaisausgänge für die zweistufige
Ventilatorregelung (230 V AC, Max. 5 A
Analogeingänge (AI) 1 x PT1000
Umschaltfunktion (Change-Over) Automatisch
Kommunikationsschnittstelle 1
Interne serielle Schnittstelle, Typ RS-485
Interne serielle Schnittstelle,
Protokoll
Modbus (RTU)
Interne serielle Schnittstelle,
Kommunikationsgeschwindigkeit
9600 bps (4800…38400 bps)
Interne serielle Schnittstelle, Parität Gerade (,Ungerade, Keine)
RCFD-230C 2
