3
Följ alltid de anvisade säkerhetsföreskrifterna i
dokumentationen för att förebygga risken för brand,
elstöt och personskador
Läs denna instruktion innan produkten
monteras och ansluts
INSTRUKTION
TTC25
SV
Triac-regulator för steglös styrning
av elvärme
TTC25 är en steglös trefas effektregulator för elvärmestyrning med
automatisk spänningsanpassning. Regulatorn arbetar steglöst genom
tidsproportionell styrning - Förhållandet mellan tilltid och fråntid av-
passas efter det rådande effektbehovet.
TTC25 är främst avsedd att användas med Regin TG-givare för
antingen tillufttemperaturreglering eller rumstemperaturreglering.
Vid rumstemperaturreglering kan tillufttemperaturen max- och/eller
minbegränsas.
TTC25 kan användas för styrning av både symmetriska Y-kopplade
värmare och symmetriska eller osymmetriska Delta-kopplade
värmare.
TTC25 är endast avsedd för elvärmestyrning. Reglerprincipen gör att
den inte kan användas till motor- eller belysningsstyrning.
TTC25 är avsedd för montering på DIN-skena.
Installation
Montera TTC25 på DIN-skena i apparatskåp eller annan kapsling.
Montera TTC25 lodrätt med texten rättvänd.
Skyddsform: IP20
Omgivningstemperatur: 0 - 40°C. Icke kondenserande
OBS: TTC25 avger vid full effekt c:a 45W förlustvärme som måste
kunna kylas bort.
Inkoppling
Matningsspänning
Plint L1in, L2in och L3in.
Spänning: 210 - 255 eller 380 - 415V AC 3-fas,
50 - 60 Hz med automatisk spänningsanpassning.
Max ström: 25A/fas.
OBS: Matningen till TTC25 skall ske via en allpolig brytare med
brytavstånd >3mm.
OBS: TTC25 skall jordas.
1
1
1
3
2 3
4 5 6
7
8
9
L1
L2
L3
L3
L2
L1

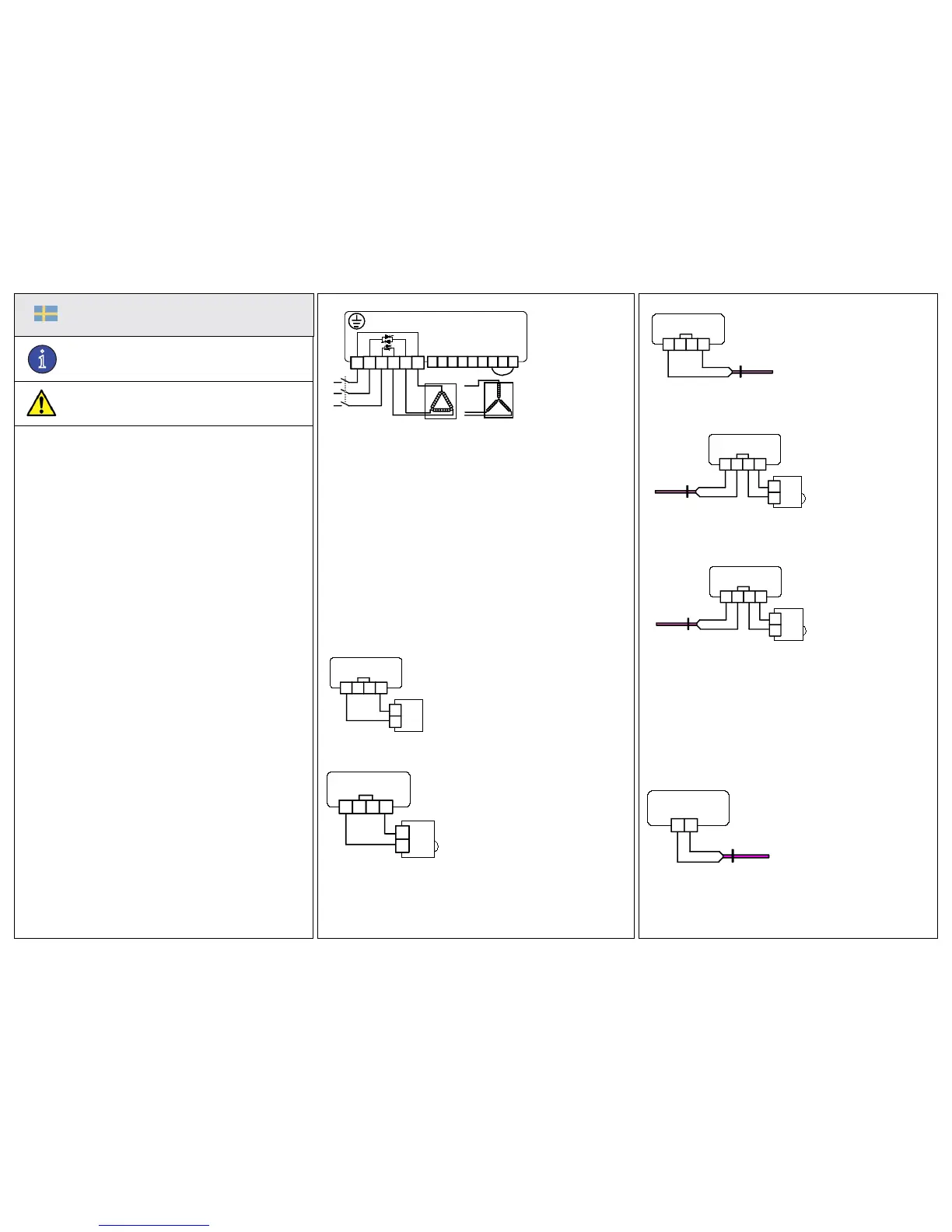

Figur 1: Inkoppling av matningsspänning och belastning
Belastning
Plint L1ut, L2ut och L3ut.
Resistiv 3-fas värmare utan nollanslutning.
Max belastning: 3300W/fas vid 230V huvudspänning (25A).
5750W/fas vid 400V huvudspänning (25A).
Min belastning: 530W/fas vid 230V huvudspänning (4A).
920W/fas vid 400V huvudspänning (4A).
Huvudgivare och externt börvärde (gur 2-6)
Plint 1 och 4. Polaritetsoberoende. Klenspänning.
OBS: Plint 2 och 3 är internt förbundna och används för att förenkla
inkopplingen då extern börvärdespotentiometer används.
OBS: Val av internt eller externt börvärde görs med funktionsomkopplare 1.
Begränsningsgivare
Plint 5 och 6. Polaritetsoberoende. Klenspänning.
Vid rumsreglering kan tillufttemperaturen max- och/eller minbegrän-
sas. Begränsningsgivaren placeras i tilluftkanalen efter värmaren.
Önskad funktion ställs in med hjälp av funktionsomkopplare 2 och 3.
Önskade begränsningstemperaturer ställs in med potentiometrarna
Min och Max.
TG-K360
5 6
Figur 7: Inkoppling av begränsningsgivare
OBS: TG-K360 skall användas.
Figur 2: Inkoppling av rumsgivare TG-R5xx eller TG-
R6xx vid drift med internt börvärde
Figur 3: Inkoppling vid rumsreglering med TG-R430 som
extern givare och börvärdesinställning
12
3
2
TG-K3xx
TG-G1xx
TG-R4xx
3 4
12
2
1
TG-K3xx
TG-G1xx
TBI-xx
3
4
Figur 6: Inkoppling vid extern, separat givare och potentiom-
eter TBI-xx som börvärdesinställning
Figur 4: Inkoppling av golv- eller kanalgivare vid drift
med internt börvärde
Figur 5: Inkoppling vid extern, separat givare och TG-R4xx som
enbart börvärdesinställning
1 2
2
1
TG-R5xx
TG-R3xx
3
4
1 2
3
1
TG-R4xx
3 4
