3. ISTRUZIONI PER IL MONTAGGIO
Per il montaggio sono necessarie 2 persone.
1. Rimuovere l'estrusione di montaggio dalla confezione e montarla sul lato inferiore della
tenda (con un angolo di 90° rispetto al portapacchi). Se si intende aprire la tenda da tetto
dalla parte posteriore del veicolo, è necessario tagliare i profili di alluminio).
2. Posizionare la tenda sul lato a terra su una superficie pulita.
3. Utilizzando i quattro bulloni da 6 mm e le rondelle per parafanghi da 6 mm in dotazione,
far scorrere la mano tra l'interno della cassa e il materasso e inserire i bulloni nei fori

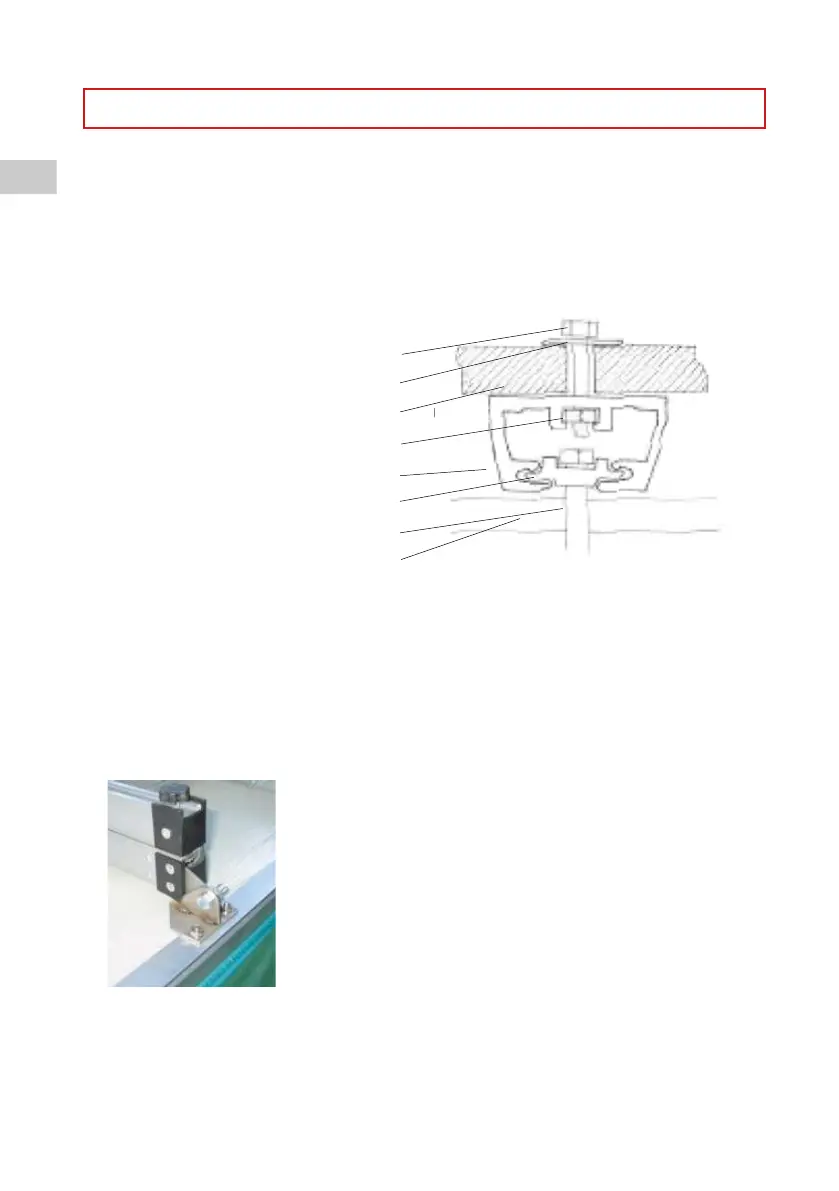

preforati. Vedere il diagramma
- bullone in acciaio inox da 6 mm
- rondella parafango
- base della tenda
- dado da 6 mm
- estrusione di montaggio in alluminio
- piastra di scorrimento con 8 mm
- bullone in acciaio inox
- portapacchi o barre da tetto
4. Posizionare l'estrusione di montaggio sopra i bulloni.
5. Far scorrere i dadi da 6 mm nelle estrusioni di montaggio e serrare saldamente i bulloni
dall'interno della tenda.
6. Montare la scala alla base della tenda utilizzando quattro bulloni da 6 mm. Avvitare ogni
staffa della scala alla base della tenda attraverso i fori preforati. Vedere la figura 1.

figura 1
