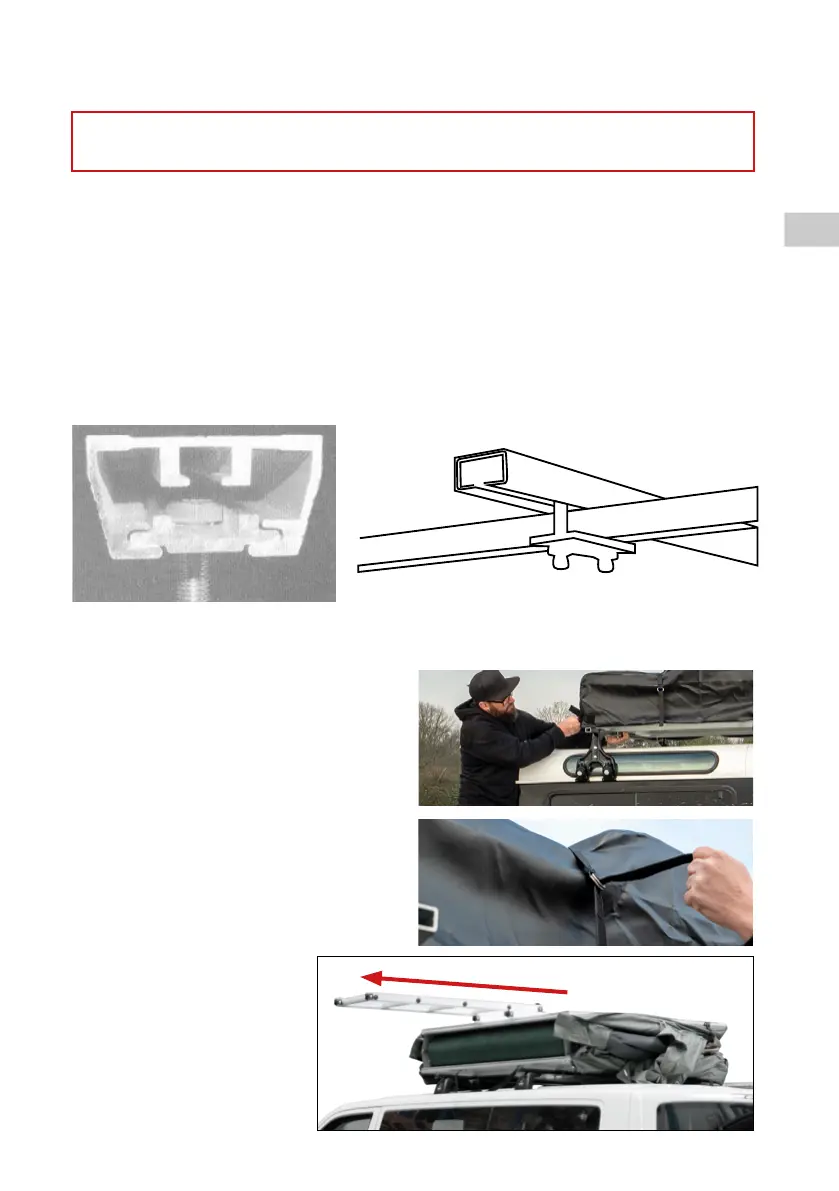

4. FINSTALACIÓN DE LA TIENDA DE CAMPAÑA EN EL PORTAEQUIPAJES O EN LAS
BARRAS DE TECHO
Atención Tenga en cuenta la carga máxima admisible sobre el techo que figura en el
manual de instrucciones de su vehículo!
1. Suba la tienda al vehículo.
2. Coloqueel perno de 8 mm en la placa deslizante. Deslice la placa y el perno en la extrusión
de montaje. Véase la figura 2.
3. Fije la tienda de campaña de techo a su baca o barras de techo en cuatro puntos según la
figura 3.
4. Utilice 2 pernos y 2 placas deslizantes con la placa base para colgar la barra. 1 juego por
esquina.
5. Antes de apretar todas las tuercas, asegúrese de que su carpa de techo esté centrada (de
lado a lado) en el techo de su vehículo y que los puntos de montaje (en la medida de lo posi-
ble) estén colocados simétricamente cerca de cada esquina de la carpa.
figura 2 figura 3
5. INSTRUCCIONES DE INSTALACIÓN
1. Suelte las correas de velcro de sujeción de
cada lado de la tienda.
2. Retire la funda de la tienda abriendo la
cremallera por tres lados y tirando de la
funda hacia abajo. Retire la funda o déjela
colgada en el riel del tubo.
Paso 1
Paso 2
Paso 3
3. Deslice la escalera hacia
fuera hasta que encajen
los pasadores de bloqueo.
