Reimo Wallaby 2 - 3. Asennusohjeet

34
DE
EN
IT
ES
FR
FI
DK
SE
3. ASENNUSOHJEET
Kokoamiseen tarvitaan 2 henkilöä.
1. Irrota kiinnityspuriste pakkauksesta ja kiinnitä se teltan alapuolelle (90° kulmassa kattote-
lineeseen nähden). Jos aiot avata kattoteltan ajoneuvon takaosasta, sinun on leikattava
alumiiniprofiilit).
2. Aseta teltta kyljelleen maahan puhtaalle alustalle.
3. Liu'uta kätesi kotelon ja patjan sisäpuolen väliin neljällä mukana toimitetulla 6 mm:n pultil-
la ja 6 mm:n aluslevyillä ja aseta pultit esiporattuihin reikiin. Katso kaavio
4. Aseta kiinnitysprofiili paikoilleen pulttien päälle.
5. Työnnä 6 mm:n mutterit kiinnitysprofiileihin ja kiristä pultit tiukasti teltan sisäpuolelta.
6. Kiinnitä tikkaat teltan pohjaan neljällä 6 mm:n pultilla. Pulttaa kukin tikkaiden kiinnike
teltan pohjaan esiporattujen reikien kautta. Katso kuva 1.


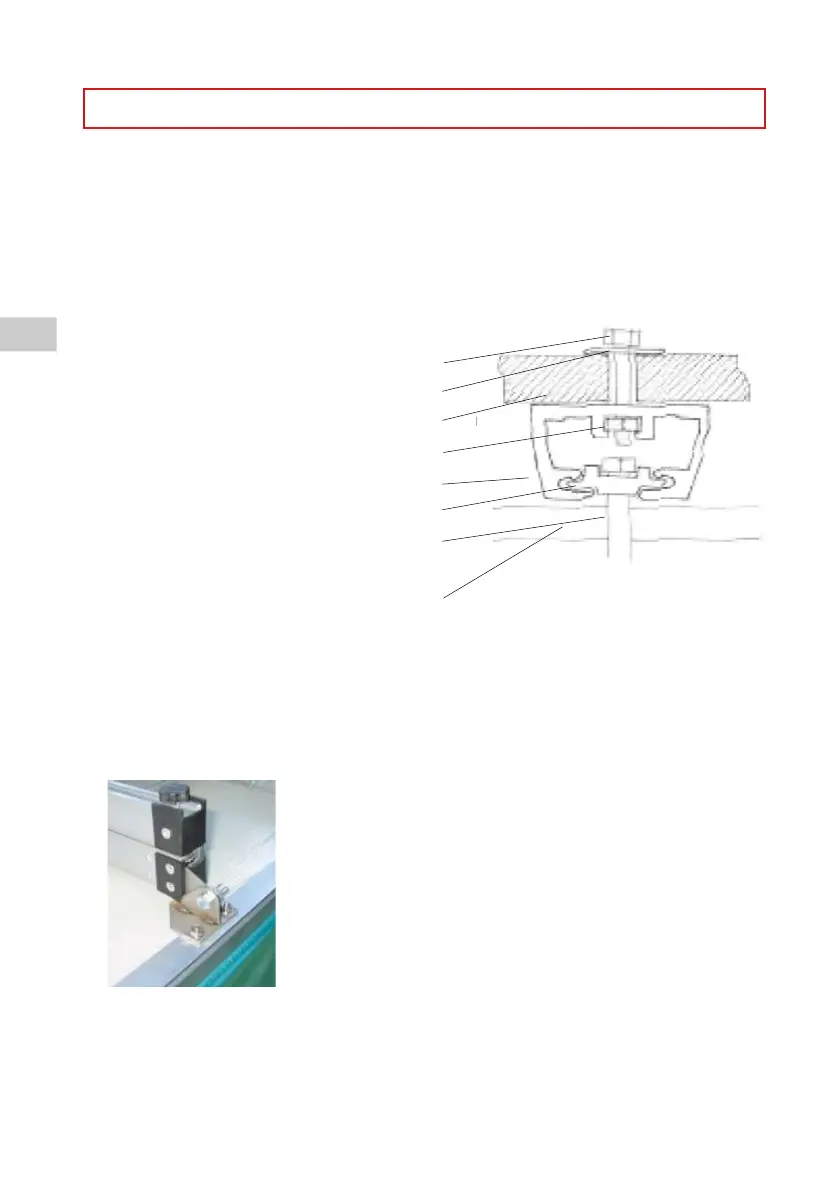

kuva 1
- 6mm ruostumattomasta teräksestä
valmistettu pultti
- lokasuojuksen aluslevy
- teltan pohja
- 6 mm mutteri
- alumiininen asennusprofiili
- liukulevy 8mm
- ruostumattomasta teräksestä valmistettu
pultti
- kattoteline tai kattotanko
