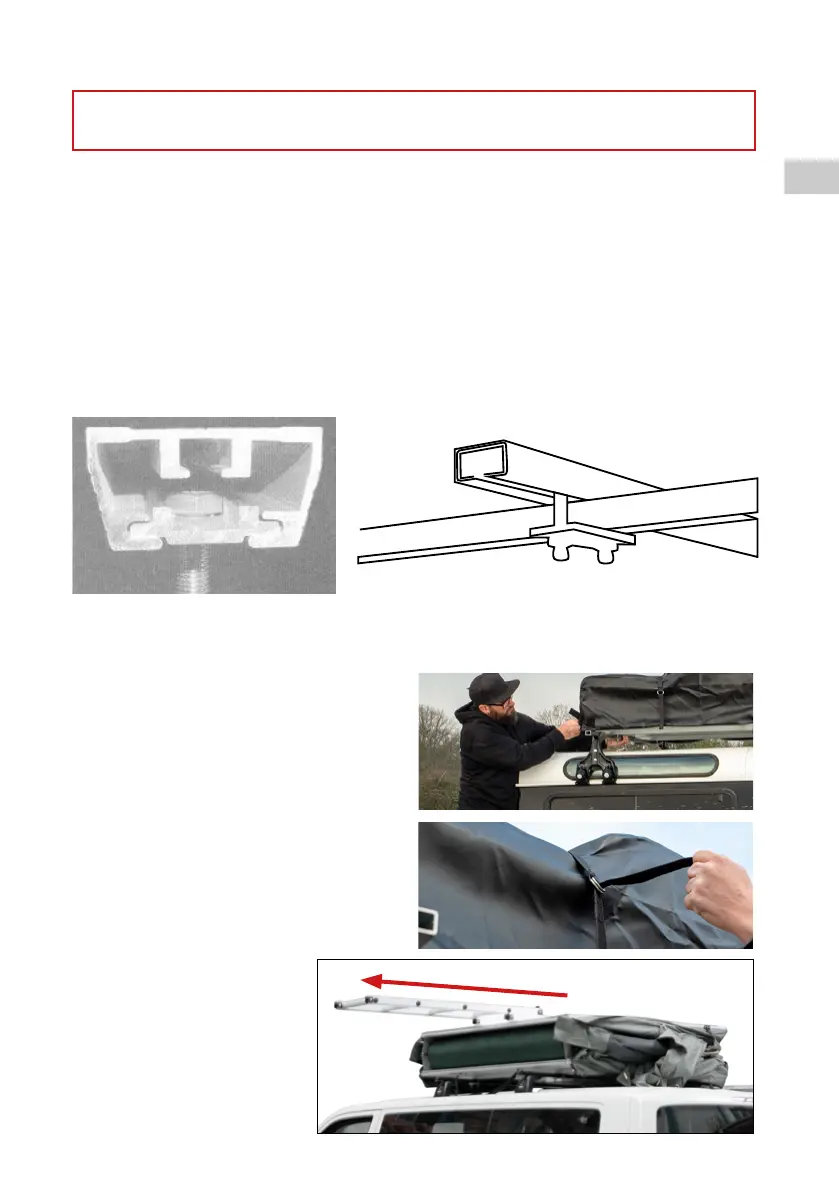

4. FIFISSARE LA TENDA DA TETTO AL PORTAPACCHI O ALLE BARRE PORTATUTTO
Attenzione! Prestare attenzione al carico massimo ammesso sul tetto registrato nel
manuale d'uso del veicolo!
1. Sollevare la tenda sul veicolo.
2. Inserire il bullone da 8 mm nella piastra di scorrimento. Far scorrere la piastra e il bullone
nell'estrusione di montaggio. Vedere la figura 2.
3. Fissare la tenda da tetto al portapacchi o alle barre portatutto in quattro punti come indica-
to nella figura 3.
4. Per appendere la barra, utilizzare 2 bulloni e 2 piastre di scorrimento con la piastra di base.
1 set per angolo.
5. Prima di stringere tutti i dadi, accertarsi che la tenda da tetto sia centrata (da un lato all'al-
tro) sul tetto del veicolo e che i punti di montaggio (per quanto possibile) siano posizionati
simmetricamente vicino a ciascun angolo della tenda.
figura 2 figura 3
5. ISTRUZIONI PER LA CONFIGURAZIONE
1. Rilasciare le cinghie di fissaggio in velcro
su ciascun lato della tenda.
2. Rimuovere la copertura dalla tenda
aprendo la cerniera su tre lati e tirando
la copertura verso il basso. Rimuovere la
copertura o lasciarla appesa al binario
delle tubature.
Passo 1
Passo 2
Passo 3
3. Estrarre la scala fino a
quando i perni di bloccaggio
si innestano.
