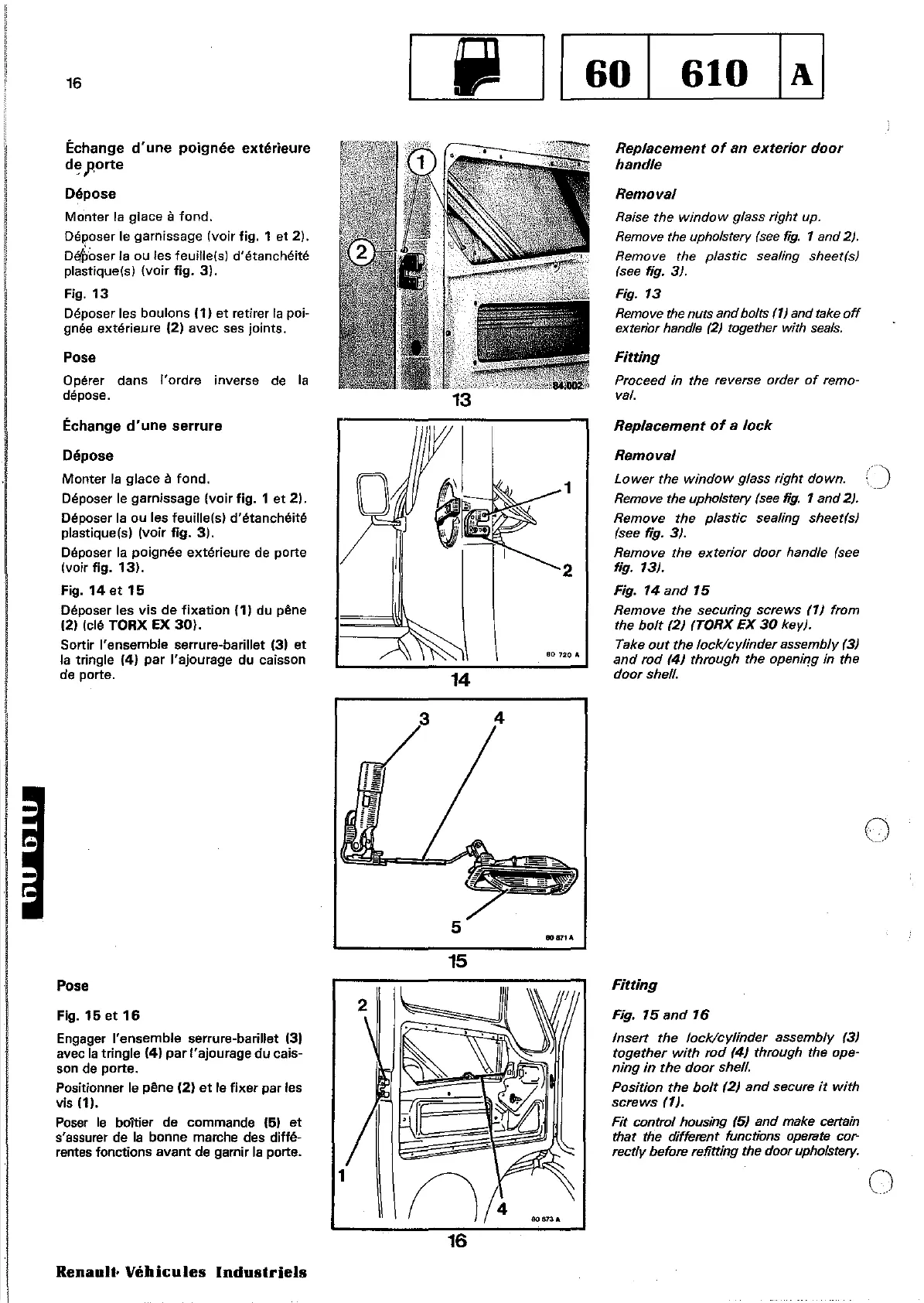

16
_6_10----'[;]
Échange
d'une
poignée
extérieure
de
p.o
rte
Dépose
Monter
la
glace
à
fond.
Déposer le garnissage (voir fig. 1
et
2).
D~oser
la ou les feulllelsi d'étanchéité
plastiquelsl
Ivoir
fig.
31.
Fig.
13
Déposer les
boulons
(1)
et
retirer
la
poi~
gnée extérieure
(2)
avec
ses
joints.
Pose
Opérer dans
l'ordre
inverse de
la
dépose.
Échange
d'une
serrure
13
Replacement
of
an
exterior
door
handle
Remo
val
Raise the window glass right up.
Remove the upholstery
(see
fig.
1 and 2).
Remove the
plastic
sealing sheet(s)
(see
fig. 3).
Fig.
13
Remove
the
nurs andbolrs
Il)
and take
off
exten'or handle
(2)
together with sesls.
Fitting
Proceed in the reverse order
of
remo-
val.
Replacement
of
a
lock
BO
720
"
Dépose
Monter
la
glace à
fond.
Déposer le garnissage
(voir
fig. 1
et
2).
Déposer la
ou
les feuillels) d'étanchéité
plastiquels)
Ivoir
fig. 3).
Déposer la poignée extérieure de porte
(voir fig.
13).
Fig.
14
et
15
Déposer les vis
de
fixation
(1) du pêne
1211clé
TORX EX
30).
Sortir l'ensemble serrure-barillet (3)
et
la tringle (4)
par
l'ajourage du caisson
de porte.
14
3 4
1
2
Removal
Lower
the
window
glass
right
down.
--)
Remove the upholstery
(see
fig.
1 and
21.
Remove
the
plastic
sealing sheet(sJ
(see fig.
3).
Remove
the
exterior
door
handle (see
fig. 13).
Fig.
14
and
15
Remove
the
securing
screws
(1)
from
the
boit
12/
(TORX
EX
30
key).
Take
out
the lock/cyl/nderassembly
(31
and
rad
141
thraugh the opening in the
door shell.
Pose
Fig.
15et
16
Engager l'ensemble serrure-barillet
131
avec
la
tringle (4)
par
l'ajourage
du
cais-
son de porte.
Positionner le pêne (2)
et
le
fixer
par les
vis
Il).
Poser
le
boitier de commande (5)
et
s'assurer de
la
bonne marche des diffé-
rentes fonctions
avant
de garnir
la
porte.
Renault,
Véhicules
Industriels
1
5
15
808714
c"\.·
"
.....
)
Fitting
Fig.
15
and
16
Insert the lock/cyl/nder assembly 13/
together
with
rad
(41
through the ope-
ning
in
the
door
shell.
Position
the
boIt
(2)
and
secure
it
with
screws
Ill.
Fit control housing
(5)
and
make certain
that the different functions operate cor-
rect/y before refitting the door upholstery.
