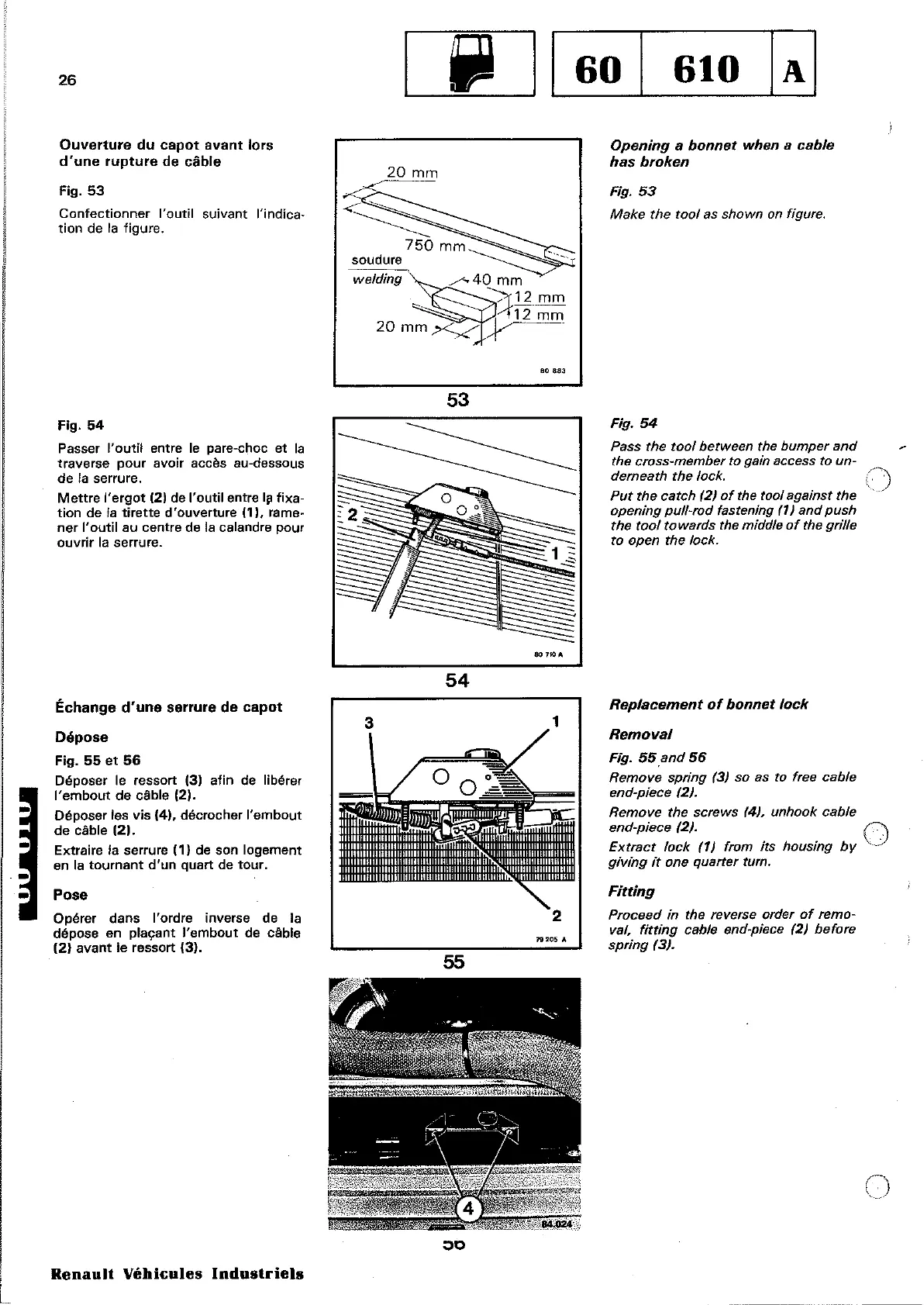

Ouverture
du
capot
avant
lors
d'une
rupture
de
câble
Fig.
53
Confectionner
l'outil
suivant
l'indica~
tion
de
la
figure.
Opening
a
bonnet
when
a
cable
has
broken
Fig.
53
Make
the
tool
as
shawn
on figure.
00883
53
Fig.
54
Passer l'outil entre
le
pare-choc
et
la
traverse
pour
avoir accès au-dessous
de
la serrure.
Mettre
j'ergot
(2)
de
l'outil entre
I~
fixa-
tion
de
la
tirette d'ouverture
(1),
rame~
ner
l'outil
au centre de la calandre pour
ouvrir
la serrure.
Fig.
54
Pass
the
tool
between
the bumper
and
the cross-member to gain 8ccess to un-
derneath
the
lock.
Put
the
catch
(21
of
the tool against the
opening
pull-rad
fastening
(71
and
push
the
tool
towards
the middle
of
the grille
to
open the lock.
&0
710
...
54
1
Échange
d'une
serrure
de
capot
Dépose
Fig.
55
et
56
Déposer le resson (3) afin
de
libérer
l'embout
de câble (2).
Déposer les vis
(41,
décrocher l'embout
de câble
121.
Extraire la serrure (1) de son
logement
en
la
tournant
d'un
quart
de
tour.
Pose
Opérer dans l'ordre inverse de la
dépose en plaçant
l'embout
de câble
(2) avant le ressort (3).
3
55
79
~05
A
Replacement
of
bonnet
lock
Removal
Fig.
55and
56
Remove
spring
(3)
sa
as to free cable
end-piece
(21.
Remove the screws (4)1 unhook cable
end-piece
(21.
0
Extract
lock
(71
from its housing
by~·
giving
it
one quarter turn.
Fitting
Proceed
in the reverse order
of
remo-
val,
fitting
cable end-piece
(21
before
spring
(31.
i.
