_6_1_0_[;]
47

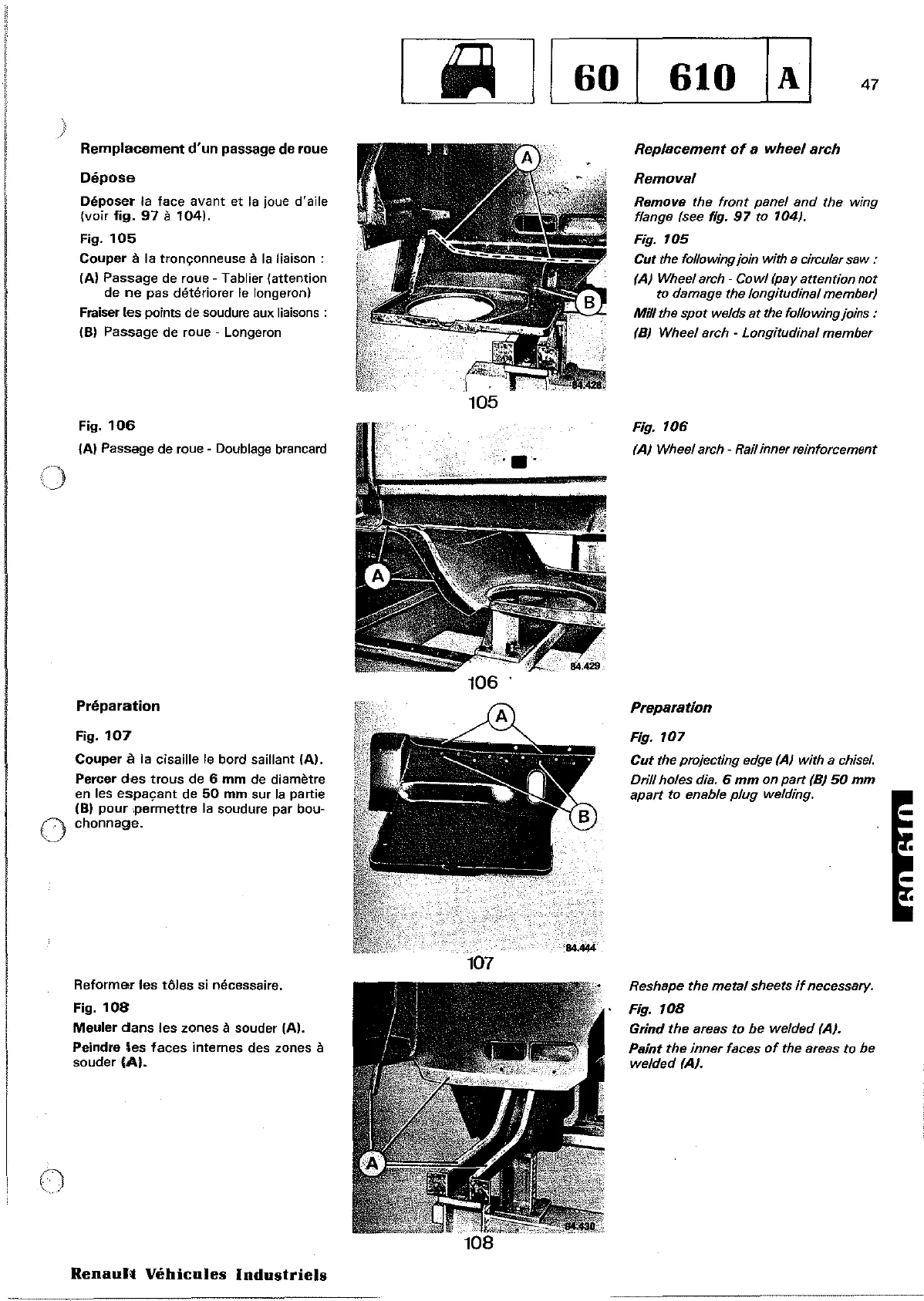

Remplacement
d'un
passage de roue
Dépose
Déposer la face avant et
la
joue d'aile
(voir
fig.
97
à 1041.
Fig.
105
Couper à la tronçonneuse à
la
liaison:
(A) Passage
de
roue - Tablier (attention
de
ne
pas détériorer
le
longeron)
Fraiser
(es
points
de
soudure
aux
liaisons:
(8)
Passage de roue - Longeron
Fig.
106
fA) Passage
de
roue
~
Doublage brancard
Préparation
Fig.
107
Couper à la cisaille
le
bord saillant (A).
Percer
des
trous de 6 mm
de
diamètre
en
les
espaçant de
50
mm sur
la
partie
(B)
pour
.,permettre la soudure par bou-
()
chonnage.
Reformoo-Ies tôles
si
nécessaire.
Fig.
108
Meuler
dans
les zones à souder (A).
Peindre
'es
faces internes des zones à
souder
(A).
Renault
Véhicules
Industriels
105
106
.
Replacement
of
a
wheel
arch
Removal
Remove the front panel and the
w;ng
flange (see fig.
97
ta
1041.
Fig.
105
Cut
the
fo/lowing
jo;n
with 8
circular
saw
:
(A) Wheel arch -
Cowl
(p.y
attention not
to
damage
the longitudinal member)
MUI
the spot welds
.t
the following
joins:
(B)
Wheel.rch
- Longitudinal member
Fig.
106
(A) Wheel
arch
-
Rail
inner
reinforcement
Preparation
Fig.
107
Cut
the projecting edge (AI with a
chisel.
Drill
hales
di
•.
6
mm
on
p.rt
(BI
50
mm
.p.rt
to
en.ble
plug
welding.
Reshape the
metsl
sheets
jf
necessary.
Fig.
10B
Grind
the
.re.s
to
be
welded (AI.
Paint the inner faces
of
the
Sleas
to
he
welded (AI.
