Renishaw OTS User Manual

1-4
1
2
1
2
1
1

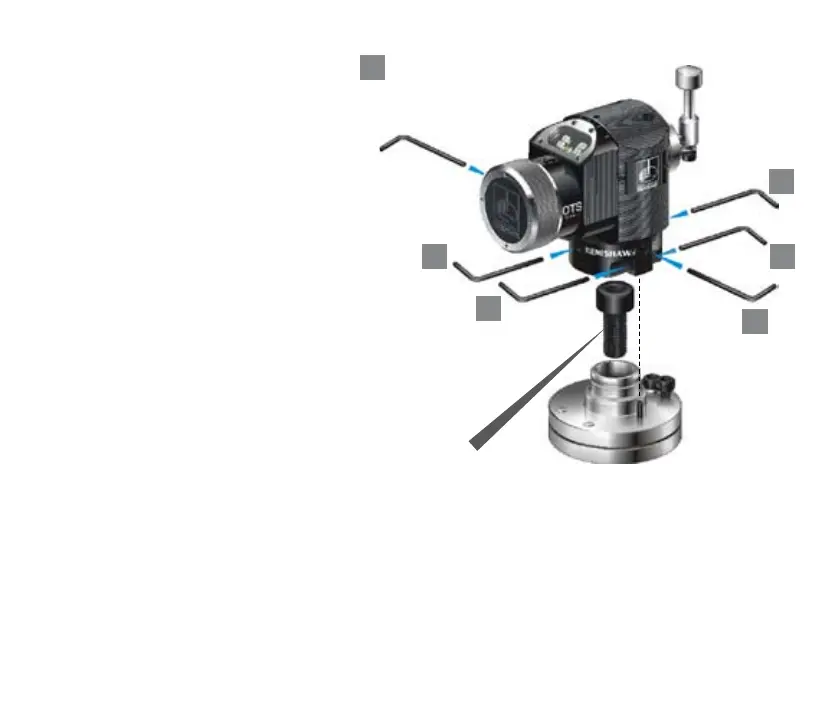

Mounting the probe on the
machine table
Montage des Messtasters auf
dem Maschinentisch
Montaje de la sonda en la mesa
de la máquina
Installation du palpeur sur la
table de la machine
Montaggio della sonda sulla
tavola della macchina
機械のテーブルへのプローブの取
り付け
0.8 Nm
(0.6 lb.ft)
0.8 Nm
(0.6 lb.ft)
M12 bolt and T nut - supplied by user.
M12 Schraube und T-Nutstein (nicht im Lieferumfang
enthalten)
Tornillo M12 y tuerca T, a cargo del usuario.
Boulon M12 et écrou en T - fourni par l’utilisateur.
Vite M12 e tassello a T - forniti dall’utilizzatore.
M12 ボルトと T ナット - お客様にてご用意下さい。

Renishaw OTS Specifications

General

Type	Optical Tool Setter
Transmission type	Infrared
Protection Rating	IPX8
Repeatability	1.0 µm 2σ
Power Supply	2 x AA batteries
