Wichtig:
Lautsprecher-lmpedanzen
2
Lautsprecher: Werden
nur 2 Lautsprecher
angeschlossen
oder sind von 4 angeschlossenen
Lautsprechern
immer nur
2 in Betrieb, so
sind alle Lautsprecher-
lm
pedanzen
von 4 bis
16 O
zulässig.
Lautsprecher
mit lmpedanzen
unter 4 Q dür-
fen nicht angeschlossen
werden. Bei Lautsprechern
mit 4 bis
8 c, lmpedanz steht
die volle Verstärkerleistung
zur Ver-
fügung.
Bei Lautsprechern
mit 16 O lmpedanz
ist ent-
sprechend den technischen
Daten die maximale
Ausgangs-
leistung
geringer.
4
Lautsprecher: Beim
gleichzeitigen
Betrieb
von 4 Laut-
sprechern
sind nur lmpedanzen
von 8 bis 16
O zu lässig
(bei-
de Tasten nicht
gedrückt
=
Parallelschaltung
der Laut-
sprechergruppen!).
Die minimale
lmpedanz von 8
S,
je
Laut-
sprecher
darf daher nicht
unterschritten werden.
Es
ist darauf
zu achten, dass die Spitzenbelastbarkeit
der
Lautsprecher,
der Ausgangsleistung
des
Verstärkers
pro
Kanal entspricht. Lautsprecher
mit
geringerer
Belastbarkeit
können
durch Überlastung zerstört werden
(
siehe auch
Seite 14).
Für den Anschluss
von
elektrostatischen Lautsprechern
(
z.B. Ouad
)
oder
für die Speisung
von Ela
-
Systemen
(
mit Übertragern
)
sind
die Kodierungsscheiben zu drehen.
Dazu können die weissen Scheiben mit einer
Pinzette
herausgezogen
werden. Wie Fig.
4 zeigt, werden die Ko-
dierungsscheiben.
um 180o
gedreht,
wieder eingesteckt.
Die
Lautsprecherausgänge
von Kanal
1 und Kanal 2 dürfen
nicht zusammengeschaltet
werden.

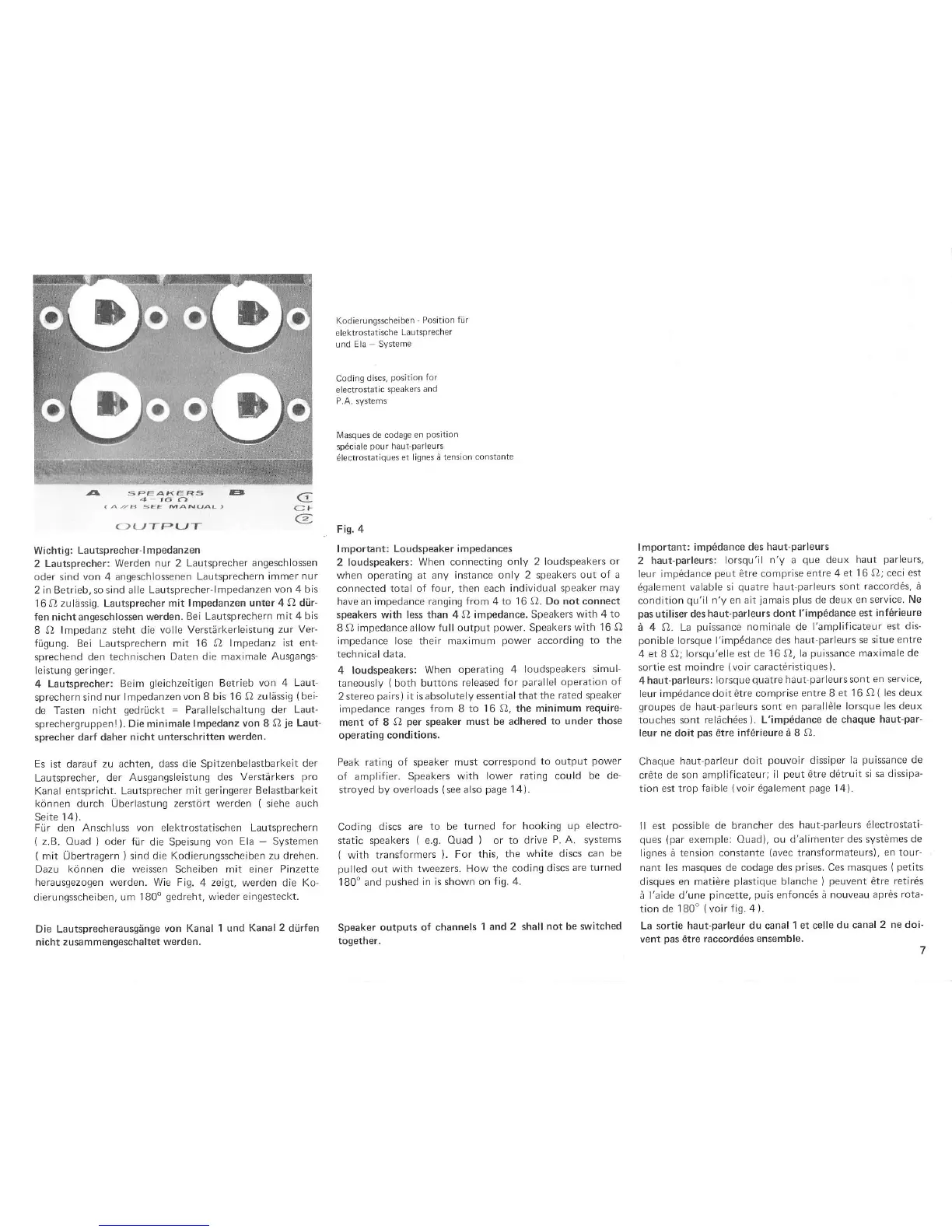

Kodierungsscheiben'
Position
f
ür
elektrostatische
Lautsprecher
und
Ela
-
Systeme
Coding
discs,
position
for
electrostatic
speakers
and
I\4asques
de codaqe
en
position
sp6ciale
pour
haut
parleurs
6lectrostatiques
€t
lignes
ä tension
constante
Fis.4
I mportant: Loudspeaker
impedances
2 loudspeakers:
When connecting only 2 loudspeakers
or
when operating
at
any instance only 2 speakers
out ot a
connected total of four, then each individual
speaker may
havean impedance ranging from 4 to 16
'l.
Do not connect
speakers with less than 4
s,
impedance.
Speakers
with 4 to
8
O impedance ailow full output
power.
Speakers
with 16
'f,
impedance lose their maximum
power
according to
the
technical data.
4 loudspeakers:
When
operating 4 loudspeakers
simul
taneously
(both
buttons
released
for
parallel
operation of
2stereo
pairs)
it isabsolutelyessential
thatthe rated speaker
impedance
ranges from 8 to
16 s), the minimum
require-
ment
of
8
Q
per
speaker
must be adhered
to under those
operating
conditions.
Peak rating
of speaker must correspond
to output
power
of amplifier.
Speakers
with !ower rating could
be de
stroyed by overloads
(see
also
page
l4).
Coding
discs are
to
be
turned for hooking
up electro-
static
speakers
(
e.g. Ouad
)
or to
drive P. A. systems
(with
transformers
).
For this. the
white discs
can be
pulled
out with
tweezers. How the coding
discs
are turned
180' and
pushed
in is shown on
fig.
4.
Speaker
outputs of channels
1 and 2 shall
not be switched
together.
lmportant: impödance
des haut-parleur$
2
haut-parleurs:
lorsqu'il n'y a
que
deux
haut
parleurs,
leur
imp6dance
peut
Ctre comprise
entre 4
et 16 O; ceci
est
6galement valable si
quatre
haut'parleurs sont
raccord6s, ä
condition
qu'il
n'y en ait
jamais
plus
de deux
en service.
Ne
pas
utiliser des haut-parleurs
dont l'imp6dance
est inf6rieure
ä 4 O. La
puissance
nominale de l'amplificateur
est dis-
ponible
lorsque l'impddance
des haut
parleurs
se situe entre
4 et
8
fr; lorsqu'elle
est
de
16 O, Ia
puissance
maximale de
sortie est moindre
(voir
caractdristiques).
4 haut-parleurs:
lorsque
quatre
haut
parleurs
sont en service,
leur
impddance doit otre comprise
entre 8 et 1 6
O
(
les deux
groupes
de haut
parleurs
sont
en
parallÖle
lorsque les deux
touches sont
relächdes
).
L'imp€dance
de chaque
haut-par-
leur
ne doit
pas
6tre inf6rieure ä I
O.
Chaque
haut-parleur
doit
pouvoir
dissiper la
puissance
de
crete de
son amplificateur; il
peut
6tre ddtruit
si sa dissipa-
tion
est trop
faible
(voir
6galement
page
14).
tl
est
possible
de brancher
des
haut
parleurs
dlectrostati-
ques
(par
exemple: Ouad),
ou d'alimenter des systömes
de
lignes ä tension constante
(avec
transformateurs),
en
tour-
nant les masques
de codage des
prises.
Ces
masques
{petits
disques en matidre
plastique
blanche
)
peuvent
ätre retirds
ä l'aide
d'une
pincette. puis
enfoncds ä nouveau
aprös rota-
tion de
180'
{voir
fig. 4
).
La sortie
haut-parleur du canal 1
et
celle
du canal
2 ne doi-
vent
pas
6tre raccorddes
ensemble.
7
