RDE 91 001-03-R/05.03 | A2F Mobile Hydraulics | Bosch Rexroth AG 11

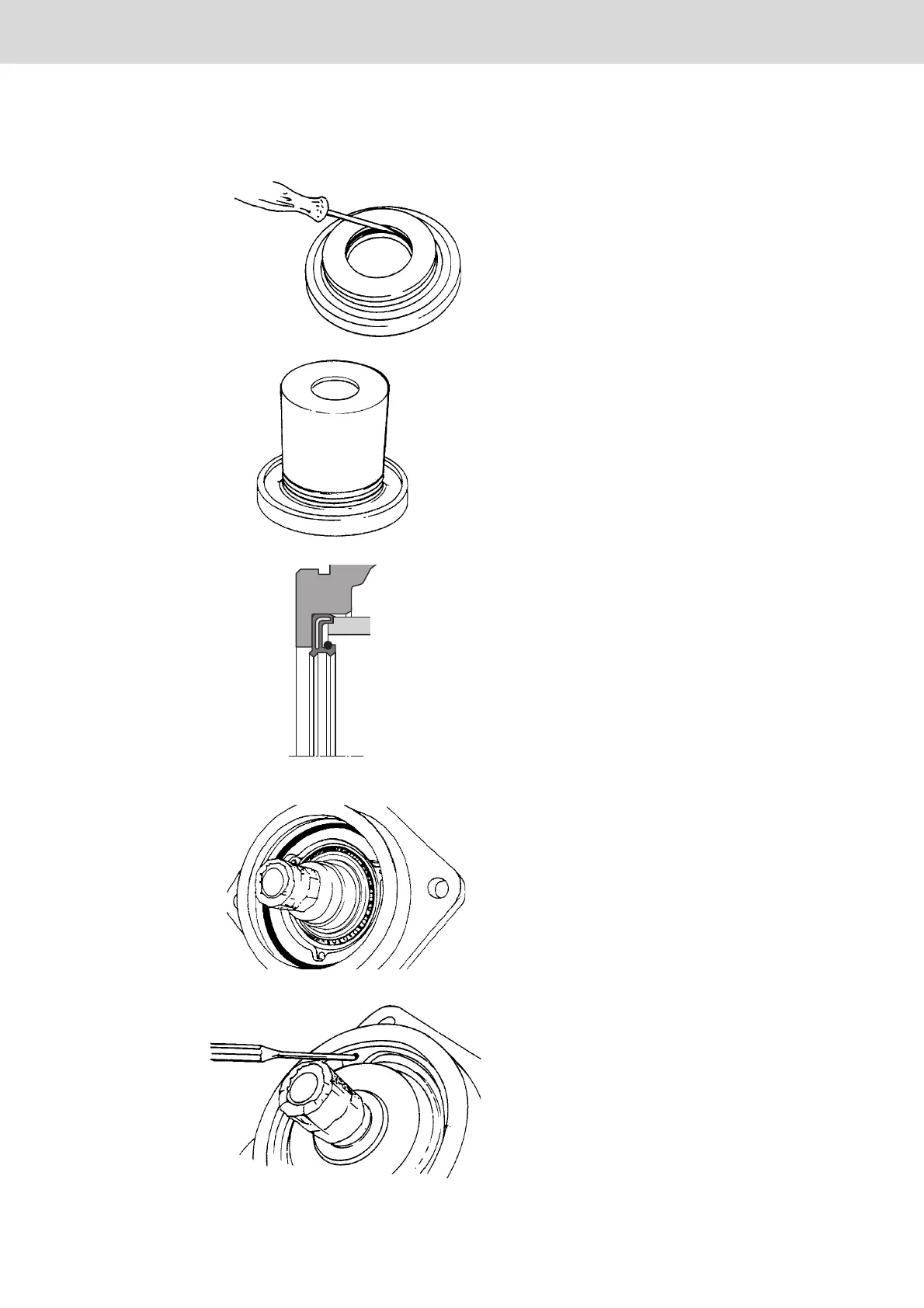

Wellendichtring demontieren.
Remove shaft seal.
Neuen Wellendichtring lagerichtig mit
passender Büchse einpressen.
Press in the new shaft seal,ensuring that
it is correctly orientated, using a suitable bush.
Neuen O-Ring einlegen, auf bündiges Anliegen
achten. O-Ring sowie Dicht- und Staublippe des
Wellendichtringes einfetten. (siehe Serviceinfo)
Fit new O-ring, ensure that it is correctly located.
Grease the O-ring as well as the seal and dust lips
of the shaft seal. (see service information)
Sicherungsring einbauen.
Sitzkontrolle des Sicherungsringes in der Nut.
Fit circlip.
Check to ensure that the circlip is correctly located
within the groove.
Triebwelle abdichten
Sealing of the drive shaft
