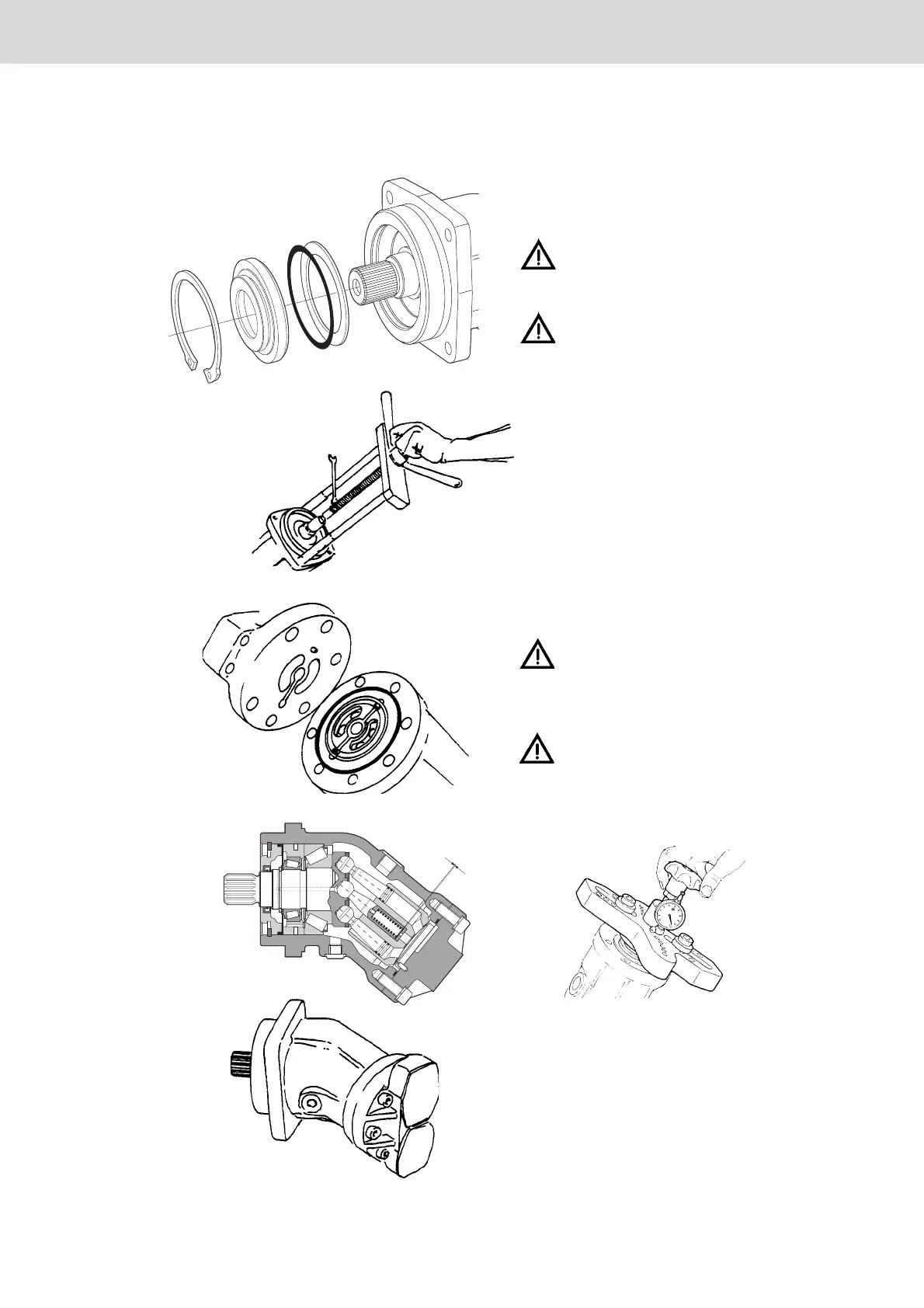

RDE 91 001-03-R/05.03 | A2F Mobile Hydraulics | Bosch Rexroth AG 21
Paßscheibe, O-Ring einlegen. Verschlußring
montieren.
O-Ring, Zwischenraum Wellendichtring einfetten
(siehe Serviceinfo).
Fit the shim and O-ring. Then fit the cover.
Grease the O-ring as well as the seal and dust
lipsof the shaft seal.
Triebwerk gegen Verschlußring ziehen.
Kontrolle: Verschlußring spielfrei.
Pull the rotary group against the cover.
Check: to see that the cover is free of play.
Befestigungsschraube ausbauen.
Steuerplatte lagerichtig aufsetzen.
Fertigmontage
Abstimmung Pos. D - siehe Serviceinfo
Remove fixing screw. Fit the control plate into its
correct location.
Final assembly
For adjustment of Pos. D - see service info
Anschlüsse mit Staubschutz abdichten.
Korrosionsschutz (innen/außen). Fertig!
Seal connections to protect against dust.
Corrosion proctection (internal/external).
Assembly complete.
Triebwerk einbauen
Installing rotary group
Pos. D
Abstimmung Pos. D / Adjustment item D
