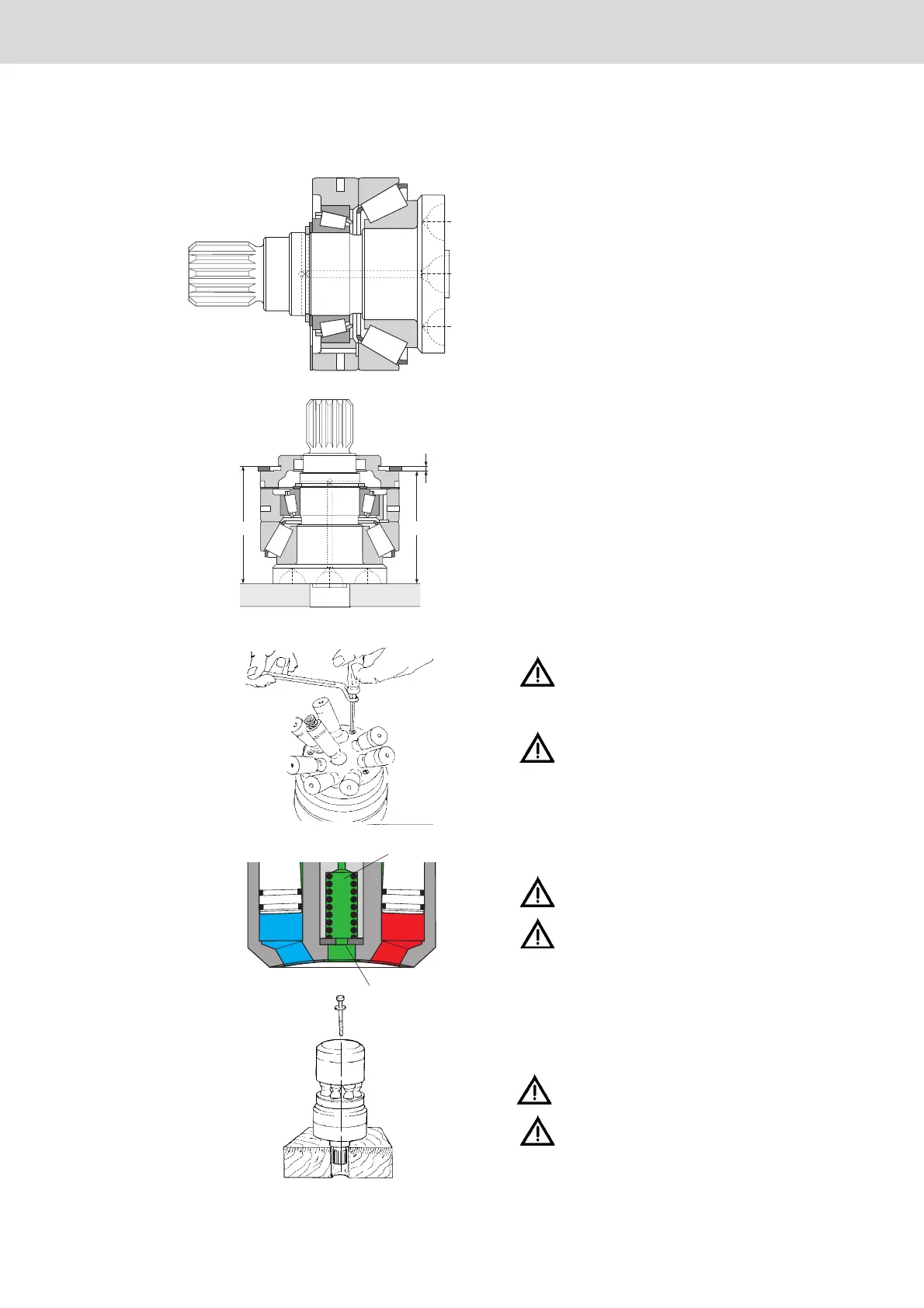

Triebwerk einbauen
Installing rotary group
Rückzugplatte mit Kolben und Mittelzapfen
einsetzen.
Schrauben mit Precote-Beschichtung verwenden.
Fit retaining plate complete with pistons and
centre pin.
Uses screws with a Precote coating.
Druckfeder (1) und Abstimmscheibe (2) einbauen.
Fit the compression spring (1) and shim(2).
Zylinder in Neutralposition befestigen.
Fix the cylinder in the neutral position.
Triebwelle mit Lager vormontiert verwenden.
Use a pre-assembled drive shaft with bearings.
1
2
Abstimmung Pos. A / Adjustment item A
A = A* + S
S = Nennmaß - Sicherungsring /Safety ring
A
A*
S
