22 Bosch Rexroth AG | Mobile Hydraulics A2F | RDE 91 001-03-R/05.03

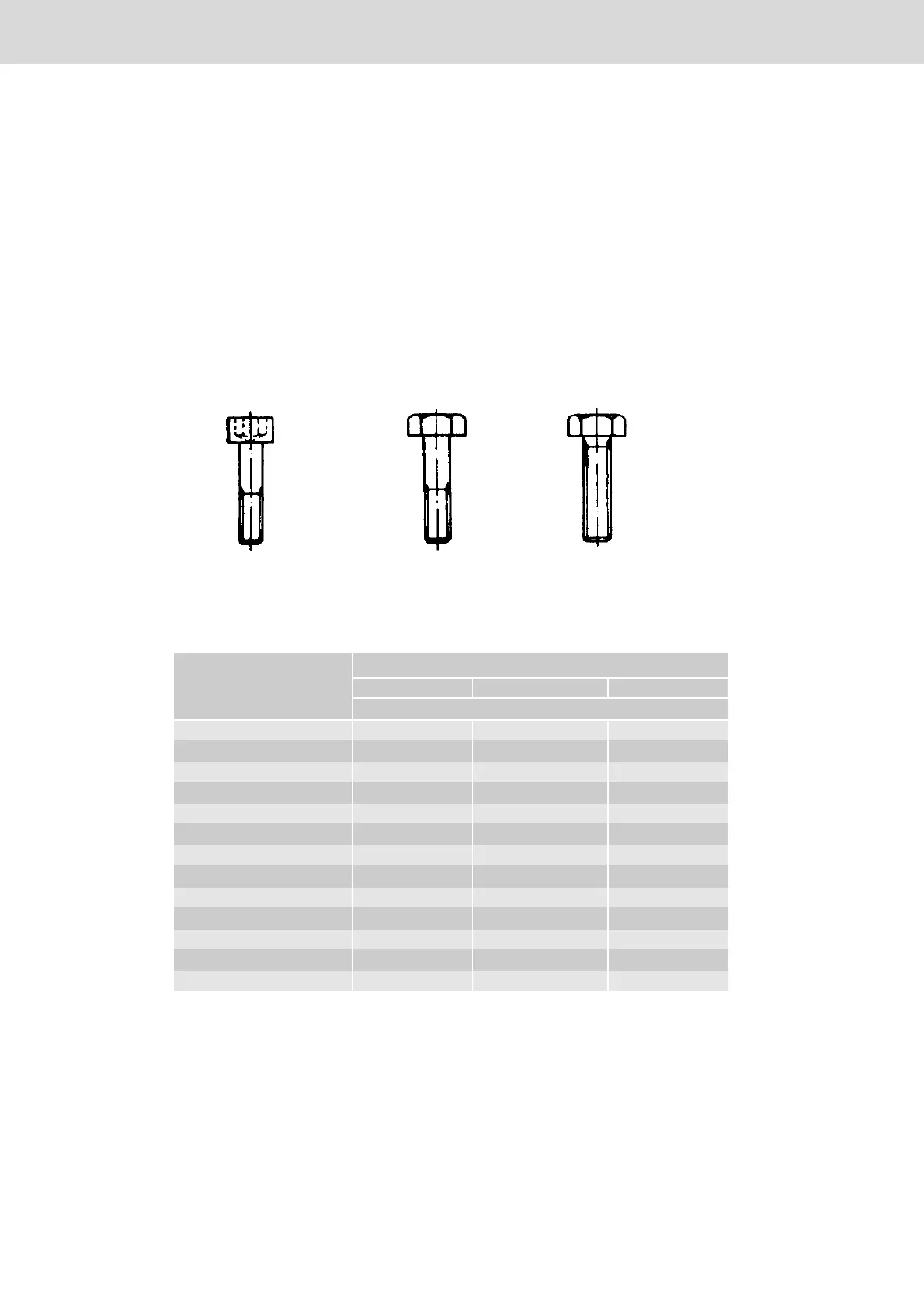

Montageanweisung für Anziehdrehmomente
Assembly guidelines for tightening torques
1. Schaftschrauben (nach N 08.001)
Die Werte gelten für Schaftschrauben mit metri-
schem ISO-Gewinde nach DIN 13 Teil 13, sowie
Kopfauflagemaßen nach DIN 912 Zylinder-
schrauben, DIN 931 Sechskantschrauben mit
Schaft bzw. DIN 933 Sechskantschrauben mit
Gewinde bis Kopf.
1. Bolts (to N 08.001)
The values stated are valid for bolts with metric
ISO threads to DIN 13 part 13, as well as head
areas to DIN 912 socked head cap screws, DIN
931 hexagon bolt or DIN 933 hexagon bolts with
threads up to the head.
Festigkeitsklassen / Tensile strength class
Gewinde / Thread 8.8 10.9 12.9
Anziehdrehmoment / Tightening torque M
A
in Nm
M3 1,1 1, 6 1, 9
M4 3,1 4,5 5,3
M5 6,1 8,9 10,4
M6 10,4 15,5 18
M8 25 37 43
M10 51 75 87
M12 87 130 150
M14 140 205 240
M16 215 310 370
M18 300 430 510
M20 430 620 720
M22 580 830 970
M24 740 10601240
