RDE 91 001-03-R/05.03 | A2F Mobile Hydraulics | Bosch Rexroth AG 13

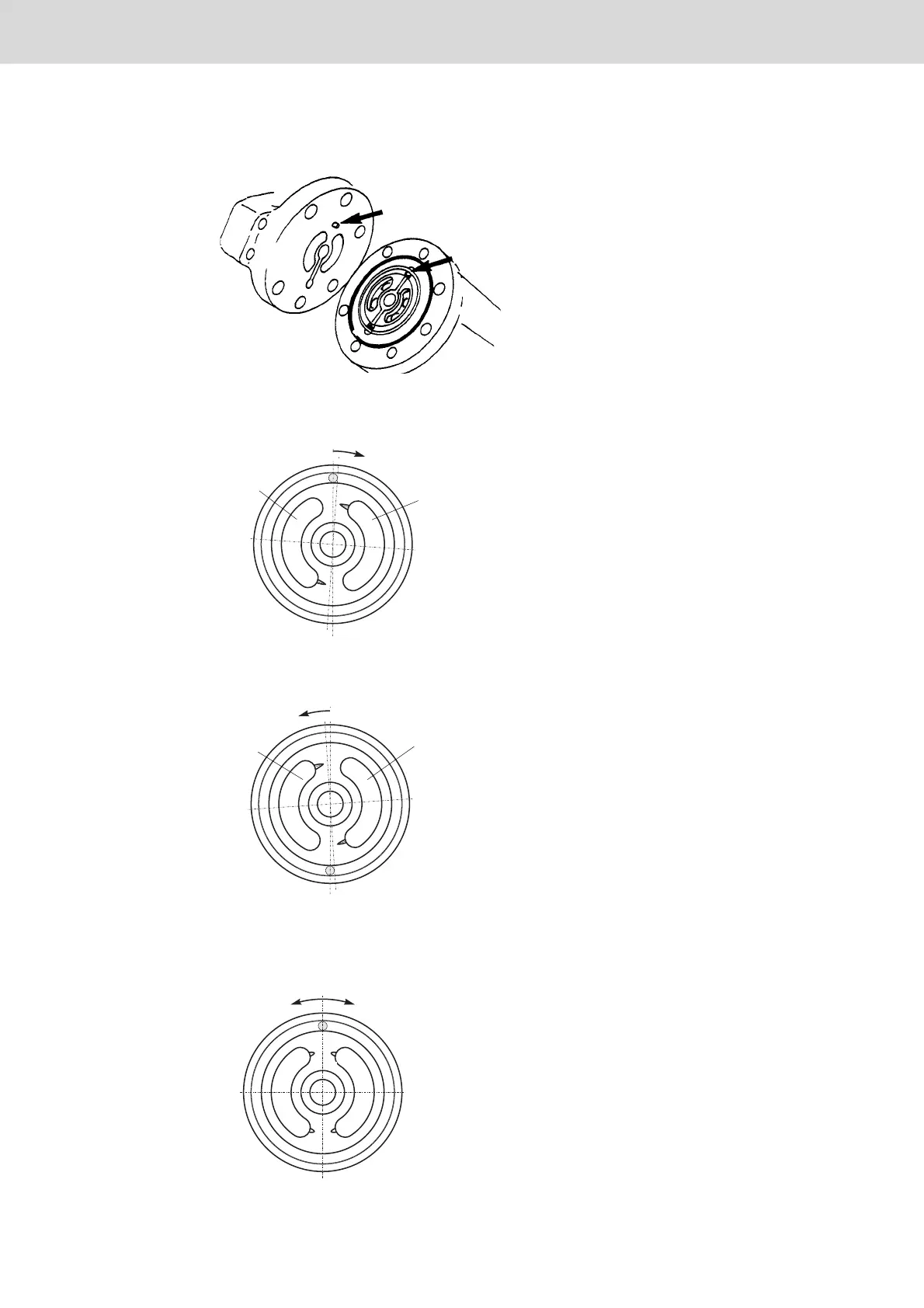

Auf Montagestellung des Verdrillstiftes achten
(Pfeile).
Take the assembly position of the locating
pin (arrow) into account.
Pumpe, Drehrichtung rechts.
(Blick auf sphärische Fläche.)
Pump, clockwise rotation.
(viewed on spherical surface.)
Pumpe, Drehrichtung links.
(Blick auf sphärische Fläche.)
Pump, anti-clockwise rotation.
(viewed on spherical surface.)
Motor, beide Drehrichtungen.
(Blick auf sphärische Fläche.)
Motor, bi-directional.
(Viewed on spherical surface.)
Anschlußplatte abdichten
Sealing of the cover plate
Druckseite /
Pressure side
Saugseite /
Suction side
Druckseite /
Pressure side
Saugseite /
Suction side
