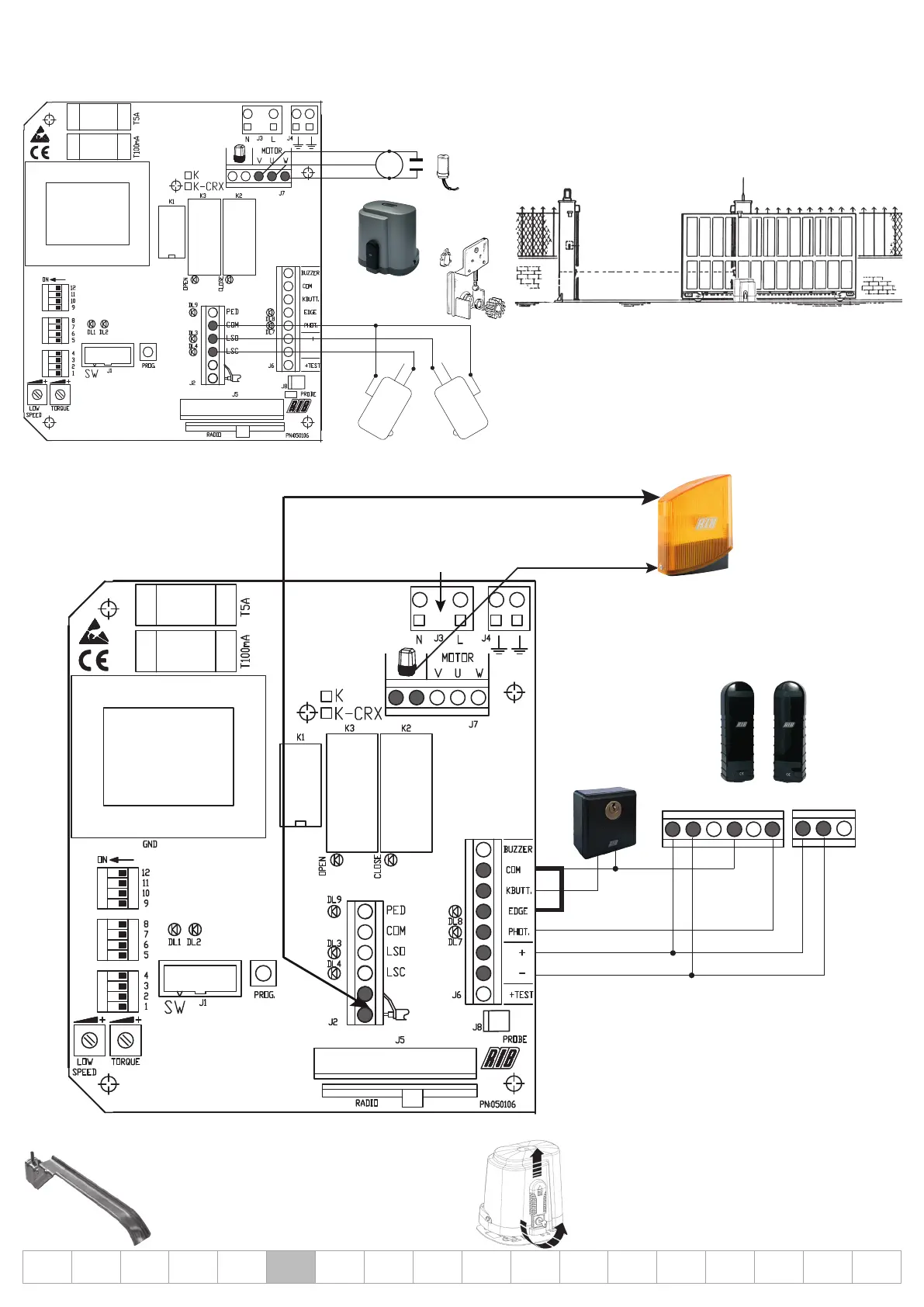

VEREINFACHTE ANWEISUNGEN FÜR K500 MIT K-CRX
1° Anschließen von Motor und Endschalter (werkseitig ausgeführt)
M
A
A
A
BRAUN
BLAU
SCHWARZ
C C
NO NO
NC NC
MOTOR
KONDENSATOR
BLAU
Der Motor ist für die Önung nach rechts vorgesehen.
Wenn die Önung nach links geht, müssen die Leiter LSO und LSC der Klem-
menleiste J2 und der Leiter V und W der Klemmenleiste J7 invertiert werden.
2° Anschließen des Zubehörs
A*
A
S C
NC
NO
A*
A
S
A
A
A
STROMVERSORGUNG
Schnellverbinder.
Drücken. Den Leiter einführen.
Loslassen, um ihn festzumachen.
ANTENNE – Ein koaxiales Kabel RG58 verwenden
COM-EDGE
überbrücken
A*A => A+A- Die Polarität der
Lichtschrankenversorgung beachten.
3° Installation und Einstellung der Endschalternocken
Die Nocken auf der Zahnstange positionieren.
Zur Befestigung die beiden Schrauben fest anziehen. Unten
wird beschrieben wie das Ansprechen der Nocken am besten
eingestellt wird.
Den Motor entblocken (den Schlüssel im Gegenuhrzeigersinn bis zum
Anschlag drehen, ohne ihn dabei zu forcieren) und das Tor bei Hand
verfahren.
Kontrollieren, an welchem Punkt die Nocken ansprechen.
N.B.: Die Nocken müssen die elektrischen Mikroschalter drücken, ehe
der bewegliche Teil die mechanischen Sperren berührt.
WICHTIG
