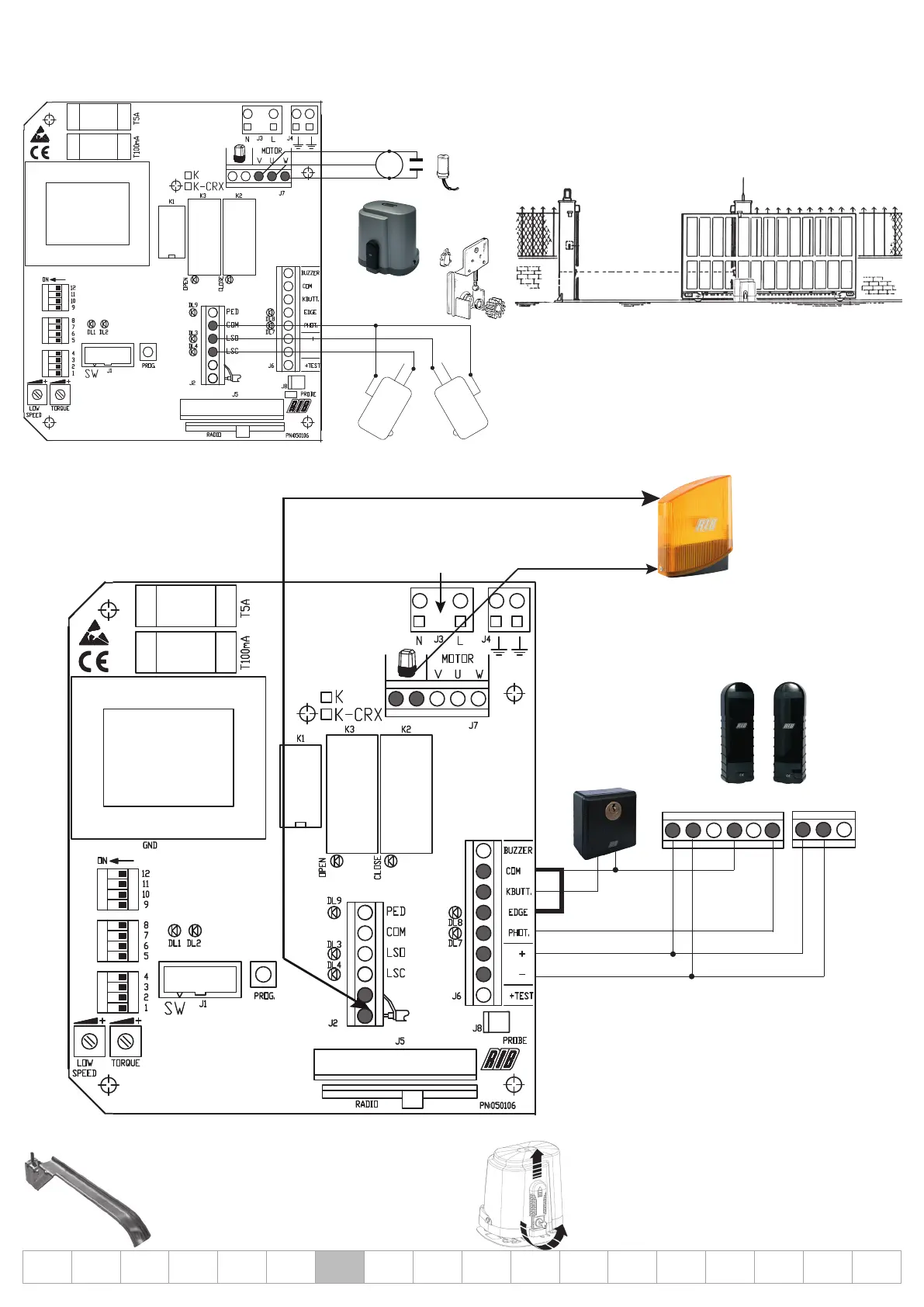

УПРОЩЁННЫЕ ИНСТРУКЦИИ ДЛЯ K500 С K-CRX
1° Соединение двигателя и концевика (осуществляемое на фабрике)
M
КОРИЧНЕВЫЙ
СИНИЙ
СИНИЙ
ЧЁРНЫЙ
C C
NO NO
NC NC
ДВИГАТЕЛЬ
КОНДЕНСАТОР
A
A
A
Двигатель предрасположен для открытия в правую сторону.
При открытии в левую сторону необходимо поменять местами провода LSO
и LSC клеммной колодки J2 и провода V и W клеммной колодки J7
2° Соединение аксессуаров
A*
A
S C
NC
NO
A*
A
S
A
A
A
ПИТАНИЕ
Быстродействующий соединитель.
Нажать. Ввести провод.
Отпустить для блокировки.
AНТЕННА – Использовать коаксиальный кабель RG58
Осуществить
мост COM-EDGE
A*A => A+A- Соблюдать полярность
питания фотоэлементов
3° Установка и регулировка кулачков концевика
Позиционировать кулачки на зубчатую рейку.
Завинтить два винта для блокировки. Далее описывается
наилучший способ регулировки вмешательств кулачков.
Разблокировать двигатель (повернуть ключ против часовой стрелки
до концевика без приложения усилия) и передвинуть ворота
вручную.
Проверить точку вмешательства кулачков.
ПРИМЕЧАНИЕ: Кулачки должны сжимать электрические
микровыключатели до того как подвижная часть будет касаться
механических остановов.
ВАЖНО
