K500 İLE K-CRX İÇİN BASİTLEŞTİRİLMİŞ TALİMATLAR

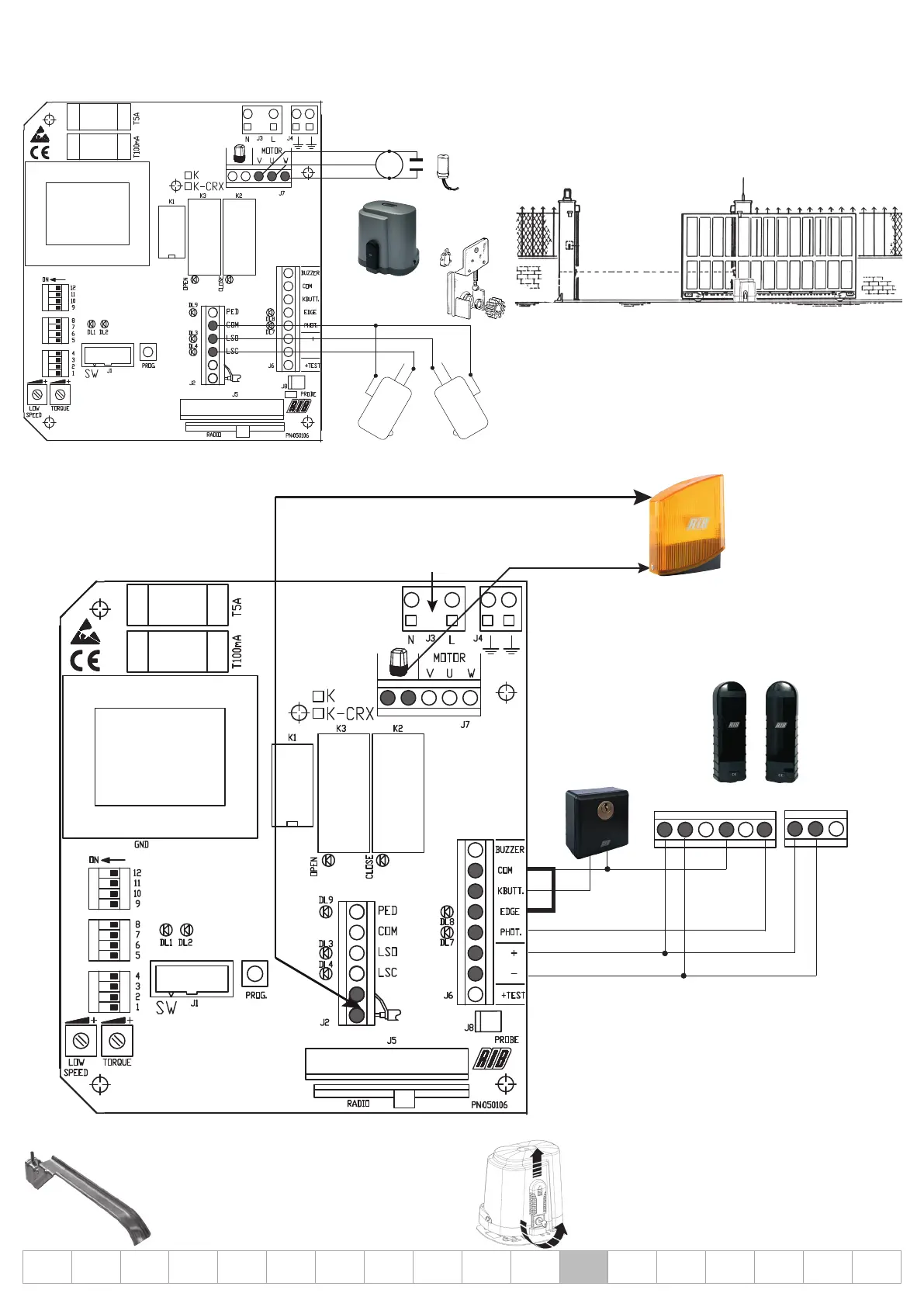

1 Motor ve kurs sonu bağlantısı (fabrikada gerçekleştirilir)
M
KAHVERENGİ
MAVİ
SİYAH
C C
NO NO
NC NC
MOTOR
KONDANSATÖR
MAVİ
A
A
A
Motor üzerinde sağ tarafa doğru bir açıklık vardır.
Eğer açıklık motor üzerinde sol tarafa doğru ise J2 soketinde LSO ile LSC
kablolarının ve J7 soketinde V ile W değiştirilmesi gerekir
2° Aksesuarların bağlantısı
A*
A
S C
NC
NO
A*
A
S
A
A
A
BESLEME
hızlı bağlantı soketi (quick coupling).
Basınız. Kabloyu yerleştiriniz.
Kitleme için bırakınız.
ANTEN – Koaksiyel RG58 kablo kullanınız
Köprü yapınız
(jumper) COM-EDGE
A*A=> A+A- Fotosel beslemelerinin
kutuplarının doğru olmasına dikkat ediniz
3 Kurs sonu kamlarının kurulması ve ayarlanması
Kamları kremayer dişlisi üzerine yerleştiriniz.
İki cıvata ile sıkarak sabitleyiniz. Aşağıda, kamların daha verimli
bir biçimde çalışması için nasıl ayarlanması gerektiği anlatılmıştır.
Motoru serbest hale getiriniz (anahtarı, çok zorlamadan, kurs sonuna
gelene kadar saat yönünün tersine doğru çeviriniz ) ve kapıyı manüel
olarak hareket ettiriniz.
Kamların çalışma noktalarını kontrol ediniz.
NOT: Kamlar, kapının oynar kısmı mekanik dayamalara dokunmadan
önce mikroswitch’lere bastırmalıdır.
