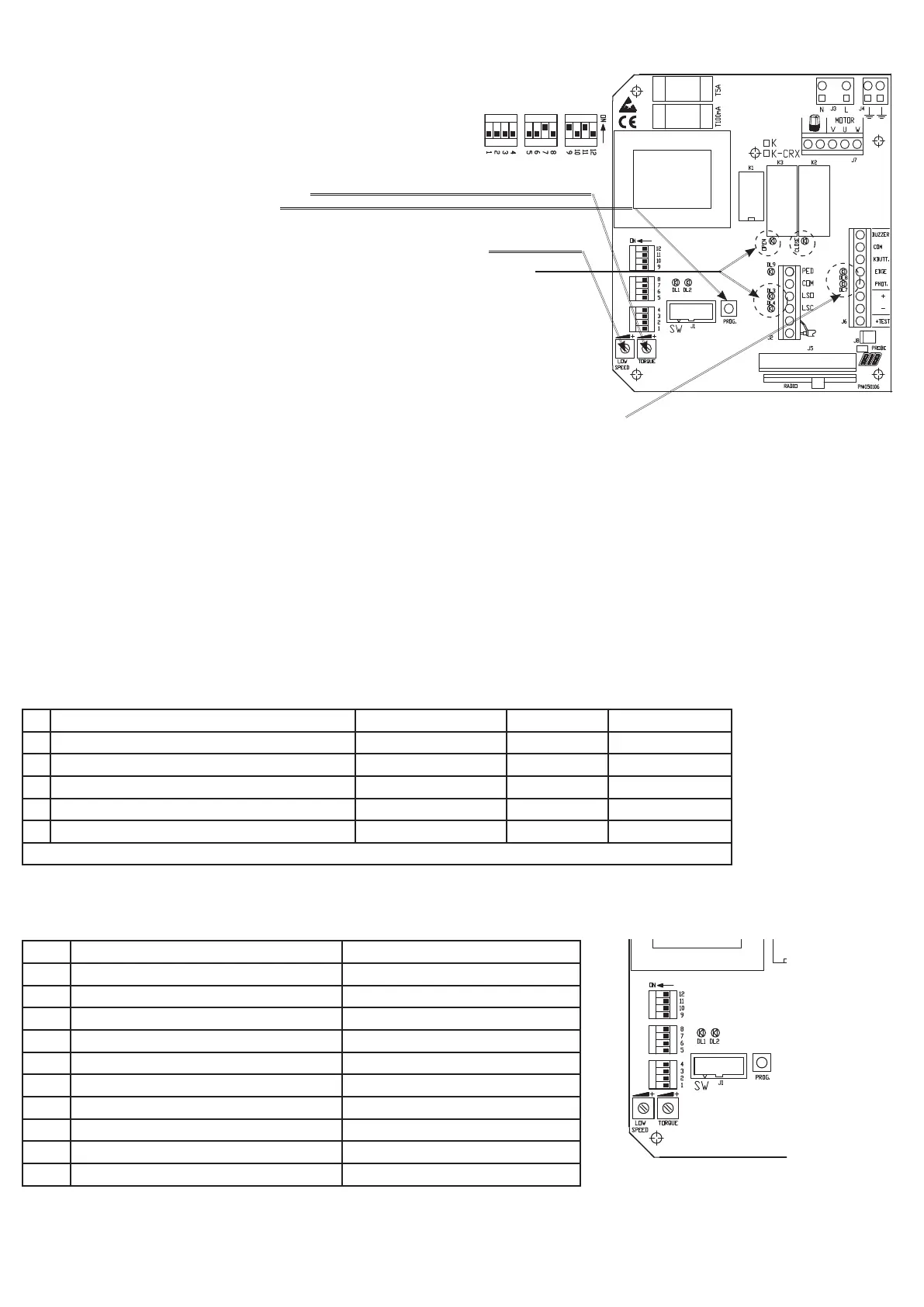

4 Gidiş yönünün, güç ayarının ve yaklaşmada yavaşlamanın kontrolü
YİNELİYORUZ: Kapının sol tarafa doğru açılması durumunda V ve W’yi aynı LSO ile LSC gibi yer değiştirin.
NOT: Bu aşamada hareket tamamen sürekli olarak PROG ve adım-adım işlev tipi butonuna basarak gerçekleşecektir, bu durumda, PROG butonuna her basıldığında aç-dur-kapa-dur-aç, işlem
sırası elde edilir.
İyi bir yapılandırmanın onayı, ledlerin aşağıda açıklanan biçimde kontrolü ile elde edilir.
a) DIP 1-2-3-4-5-6-8-10-12 mikroswitch’lerini OFF konumuna ve DIP 7-9-11 mikroswitch’lerini ON
konumuna getiriniz.
b) DIP 1’i ON konumuna getiriniz (DL1 ledi hızlı bir biçimde sürekli olarak yanıp söner)
c) “TORQUE” güç ayar düğmesini minimum olarak ayarlayınız
d) PROG butonuna basınız (Yeşil led yanar ve kapı açılır)
e) “TORQUE” gücünü, sadece gerektiğinde, dereceli olarak arttırınız (DİKKAT: aşırı güç kullanıcılar için tehlikeli olabilir)
f) Motor hızı, 10 saniye sonra, “LOW SPEED” düğmesi kullanılarak ayarlanabilecek bir hıza düşecektir.
g) Açılma tamamlandığında kurs sonu kamlar tarafından bastırılır ve motor durur (DL3 ve “OPEN” ledleri söner).
h) PROG butonunu serbest bırakınız.
i) Tekrar PROG butonuna basınız (“CLOSE” kırmızı yanar ve kapı kapanma için hareket eder)
j) 10 saniye sonra motor yavaşlar. Kapı, tamamen kapanma noktasına geldiğinde kurs sonu motoru durdurur (DL4 ve “CLOSE”
ledleri söner)
k) PROG butonunu serbest bırakınız, kapıyı biraz açmak ve kurs sonunu kapanma sonu durumundan çıkarmak için PROG
butonuna tekrar basınız.
l) DIP 1 ‘i tekrar OFF konumuna getiriniz ve madde 5’e geçiniz.
5 Çalışma sürelerinin ve otomatik kapanma öncesi bekleme sürelerinin programlanması.
ÖNEMLİ: Emniyetler kurulu değilse COM-PHOT ve COM-EDGE arasında bir köprü bağlantısı yapınız. DL7 ve DL8 ledleri yanmalıdır.
Sönük bir led, emniyetler ile ilgili bir arızanın mevcut olduğunu yada bağlantının olmadığını belirtir ve kapı hareketinin otomatik olarak durdurur.
a) DIP 2’yi ON konumuna getiriniz (DL1 ledi yavaş bir biçimde sürekli olarak yanıp söner)
b) PROG butonuna bir kez hızlıca basınız (kapı kapanır, kurs sonunda durur, 2 saniye bekler daha sonra açılış sonu elektriksel kurs sonunun bulunduğu yere gelene kadar otomatik olarak açılır).
Kapı, açılış sonu noktasına geldiğinde, otomatik olarak kapanma işlemini gerçekleştirmeden önce, panel bekleme süresini saymaya başlar.
NOT: Otomatik kapama fonksiyonu aktif olmasa da (DIP 3 OFF konumunda), bu süre bilgisinin girilmesi gerekir.
c) İstenen süre kadar bekleyiniz, daha sonra bekleme süresini hafızaya almak ve kapının otomatik olarak kapanmasını başlatmak için PROG butonuna bir kez basınız.
d) Kapı kapanır. DL1 ledi yanıp sönmeyi keser. Zamanlar hafızaya alınmıştır. DIP 2 ‘yi OFF konumuna getiriniz..
6a Uzaktan kumanda cihazının programlanması (K-CRX için)
1 - DIP 1’i ON konumuna getiriniz, daha sonra DIP 2’yi ON konumuna getiriniz => DL1 ledi 10 saniye boyunca yanıp sönecektir.
2 – 10 saniye içinde kumanda cihazının tuşuna (genellikle A kanalı) basınız. Eğer kumanda cihazı, programı doğru bir biçimde hafızaya aldıysa DL2 ledi (yeşil) yanıp sönecektir.
3 – Kodların programlanması süresi, bir sonraki kumanda cihazını hafızaya almak için otomatik olarak yenilenir.
4 – Programlama işlemini sona erdirmek için 10 saniye bekleyiniz ya da PROG butonuna bir kez hızlıca basınız. => DL1 ledi yanıp sönmeyi kesecektir.
5 - Riposizionare DIP 1 su OFF e DIP 2 su OFF.
6b Uzaktan kumanda cihazının programlanması (K için)
J5 soketine bir ACG5051 radyo alıcısı yerleştiriniz (Bu işlem kumanda cihazının ilk kanalı ile elektrik panosuna kumanda etmenizi sağlayacaktır)
Geçiş bölgesinin yada başka bir donanımın, açılış komutunu radyo alıcısı aracılığı ile sağlamak için, Radyo alıcısının ikinci rölesini R2 COM/PED’e bağlayınız.
İşlem Led onayı İşlem Açıklama
DL1 ve DL2 yanıp söner
Bir kez hızlıca alıcının P butonuna basınız DL1 yanıp söner P tuşunu bırakın madde 2°’ye geçiniz
1.5 saniye boyunca kumanda cihazının A tuşuna basınız DL2 flaş çakar İletim olmaz madde 3°’e geçiniz
Bir kez hızlıca alıcının P butonuna basınız DL2 yanıp söner P tuşunu bırakın madde 4°’e geçiniz
1.5 saniye boyunca kumanda cihazının B tuşuna basınız DL1 flaş çakar İletim olmaz İşlem tamamlanmıştır
Programlama işleminden çıkmak için DL2’nin 10 kez yanıp sönmesini sağlayınız yada alıcının üzerindeki P tuşuna basınız.
7 Yapılandırmanın özelleştirilmesi
Farklı microswitch’leri değiştirerek yapılandırma üzerinde değişiklik yapmak mümkündür
Microswitch’ler ON konumunda Microswitch’ler OFF konumunda
DIP3 Otomatik kapanma aktif durumda Otomatik kapanma aktif durumda değil
DIP4 Fotoseller sadece kapanma için aktif durumda Fotoseller her zaman aktif durumda
DIP5 3 saniye ön yanıp sönme Motor ve flaşör birlikte çalışmaya başlar
DIP6 Adım-adım kumanda Açılmada kumanda etkili değil
DIP7 Elektronik fren aktif durumda Elektronik fren aktif durumda değil
DIP8 Yavaşlama aktif durumda değil Yavaşlama aktif durumda
DIP9 Dereceli hareket etme aktif durumda Dereceli hareket etme aktif durumda değil
DIP10 kenar izleme TESTİ aktif kenar izleme TESTİ aktif değil
DIP11 K500 -
DIP12 - K500
ÖNEMLİ: Tesisat, yürürlükte olan güncel tüm Standart ve Yönetmeliklere uygun olmalıdır.
