RIB AA33694 Simplified Instructions

配K2007 CRX的K500简明使用手册
第1步 连接电机与限位器（工厂中进行）
M
蓝色
棕色
蓝色
黑色
C C
NO NO
NC NC
电机
电容器
A
A
A
电机预制开启方向为向右开启。
如需向左开启，必须交换端子板J2的LSO和LSC线以及端子板J7的V和W
线。

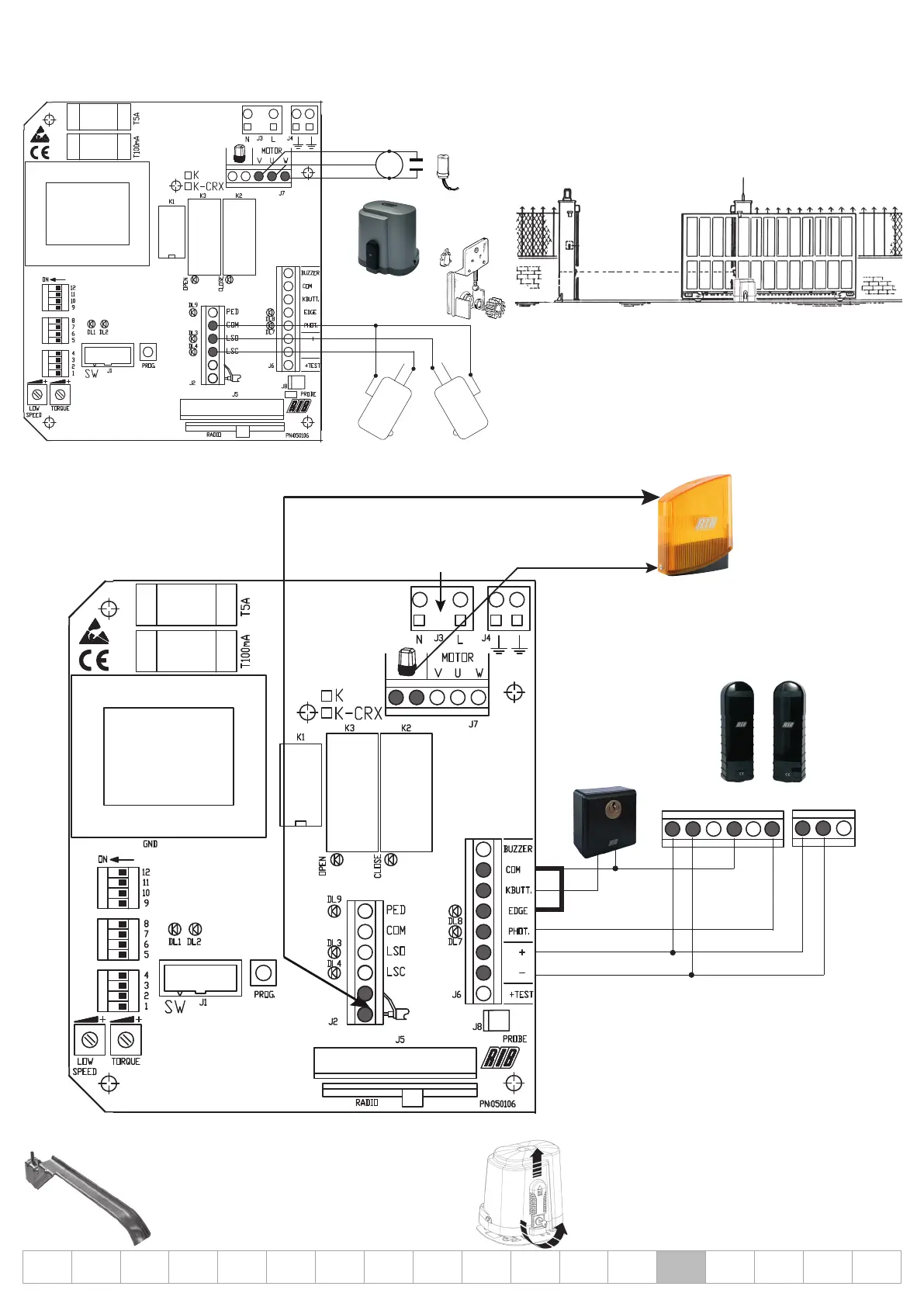

第2步 连接配件
A*
A
S C
NC
NO
A*
A
S
A
A
A
电源
快速连接器。
按下。插入电线。
松开并固定电线。
天线 - 使用同轴电缆RG58
对COM-EDGE进行跳线
A*A => A+A+ 注意光电管电源极性
第3步 安装并调整限位器凸轮
将凸轮放在齿轨上。
拧紧两个螺钉，固定凸轮。下面介绍如何让凸轮更好的
发挥作用。
松开电机（将扳手以逆时针方向旋转至限位器处，不要过度
用力），然后用手移动栅栏。
检查凸轮制动点。
注意：凸轮必须在活动部分触碰机械制动之前压在电子微动
开关上。
重要
