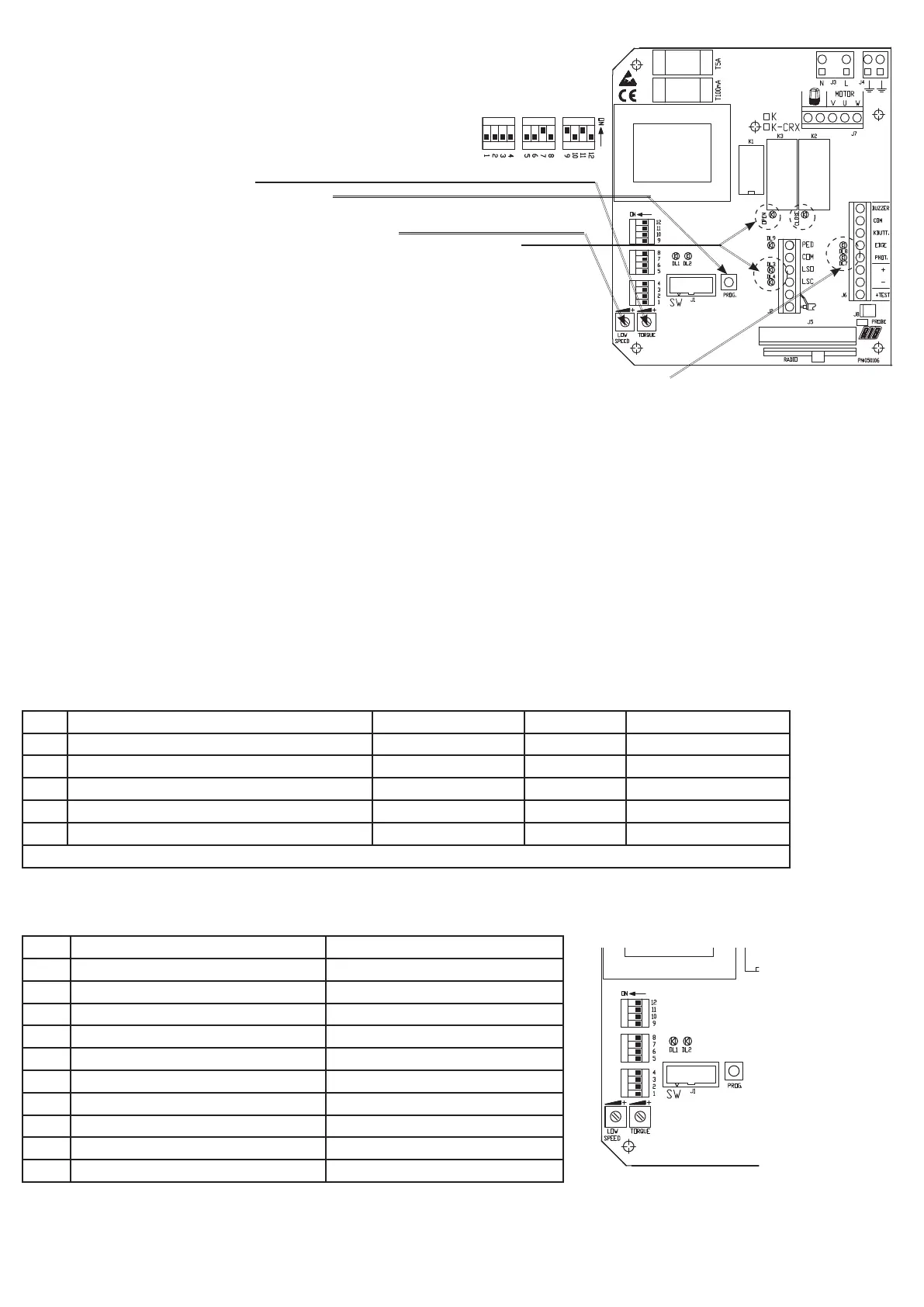

第4步 检查运行方向、力度调整和末段减速
再次说明:如果栅栏向左侧开启,则要交换V和W,以及LSO和LSC。
注意: 本阶段中,只有长按PROG按钮才能控制栅栏运动,此时采用步进式运行,即每次按下
PROG按钮,进行“开-停-关-停-开……”运动。
可以通过如下方式检查指示灯来确认是否配置正确。
a) 将微动开关DIP 1-2-3-4-5-6-8-10-12放在关位上,且DIP 7-9-11放在开位
上。
b) 将DIP 1放在开位上(指示灯DL1快速闪烁)。
c) 将转矩微调电容器放在最小位置上。
d) 按下PROG按钮(绿色指示灯点亮,栅栏打开)。
e) 只有在却有必要的情况下,逐渐增大转矩力(注意:力度过大可能对使用者造成危险)。
f) 10秒后,马达减速,该速度可以通过慢速微调电容器调整。
g) 开门过程的末段,凸轮压下限位器,电机停止(指示灯DL3和“开启”熄灭)。
h) 松开PROG按钮。
i) 重新按下PROG按钮(红色指示灯“闭合”点亮,栅栏开始闭合)。
j) 10秒后,电机减速。当栅栏完全关闭后,限位器关闭电机(指示灯DL4和“闭合”熄灭)。
k) 松开PROG按钮,重新按下PROG按钮,让栅栏将闭合末端限位器稍稍松开。
l) 重新将DIP 1放在关位上,继续第5步操作。
第5步 启用自动闭合之前设置工作时间和等待时间
重要:如果没有安装安全装置,则在COM-PHOT和COM-EDGE之间进行跳线。指示灯DL7和DL8必须点亮。
某个指示灯熄灭代表着安全装置故障或没有连接,因此将锁定栅栏运动。
a) 将DIP 2放在开位上(指示灯DL1缓慢闪烁)
b) 按一下PROG按钮(栅栏闭合,停在限位器上,等待2秒,然后自动开启,停在开启末端电子限位器上)。当栅栏到达开启末端后,控制板将
开始记录等待时间,然后自动闭合。
注意:即使没有启用自动闭合功能(DIP 3位于关位上),也应当进行上述操作。
c) 根据需要等待一段时间,然后按一下PROG按钮,记录等待时间,让栅栏重新闭合。
d) 栅栏闭合。DL1停止闪烁。完成等待时间记录。重新将DIP 2放在关位上。
第6a步 配置遥控器(用于K2007-CRX)
1 - 将DIP 1放在开位上,然后将DIP 2放在开位上 => 指示灯DL1闪烁10秒。
2 - 在10秒之内按下遥控器上的键(一般为频道A)。如果能够正确记忆遥控器,则指示DL2(绿色)闪烁一下。
3 - 自动更新编码配置时间,此时可以记忆下一遥控器。
4 - 如需停止配置,等待10秒,或者按一下PROG按钮 => 指示灯DL1停止闪烁。
5 - 重新将DIP 1放在关位上,DIP 2放在关位上。
第6b步 配置遥控器(用于K2007)
将无线电接收器ACG5051插入插塞J5(这样可以用遥控器的第一个频道直接操控控制板)。
将无线电接收器的第二个中继器R2连接在COM/PED上,允许通过无线电操控行人通道或其他装置。
操作 指示灯确认 回应 说明
DL1和DL2闪烁
按一下无线电接收器上的按钮P DL1闪烁 松开P 前进至第2步
按下遥控器按钮A并保持1.5秒 DL2闪烁一下 无操作 前进至第3步
按一下无线电接收器上的按钮P DL2闪烁 松开P 前进至第4步
按下遥控器按钮B并保持1.5秒 DL1闪烁一下 无操作 结束
让DL2闪烁10次,或按下无线电接收器上的按钮P,退出配置
第7步 个性化配置
调整下列各微动开关可修改配置
微动开关放在开位上 微动开关放在关位上
DIP3 启用自动闭合 禁用自动闭合
DIP4 只有在闭合时启用光电管 时刻启用光电管
DIP5 预闪烁3秒 电机和闪烁器同时启动
DIP6 步进式控制 开启时无法控制
DIP7 启用电子制动 禁用电子制动
DIP8 禁用减速 启用减速
DIP9 启用渐进启动 禁用渐进启动
DIP10 启用安全条自检 禁用安全条自检
DIP11 K500 -
DIP12 - K500
重要:设备必须符合各种现行规范与指令。
