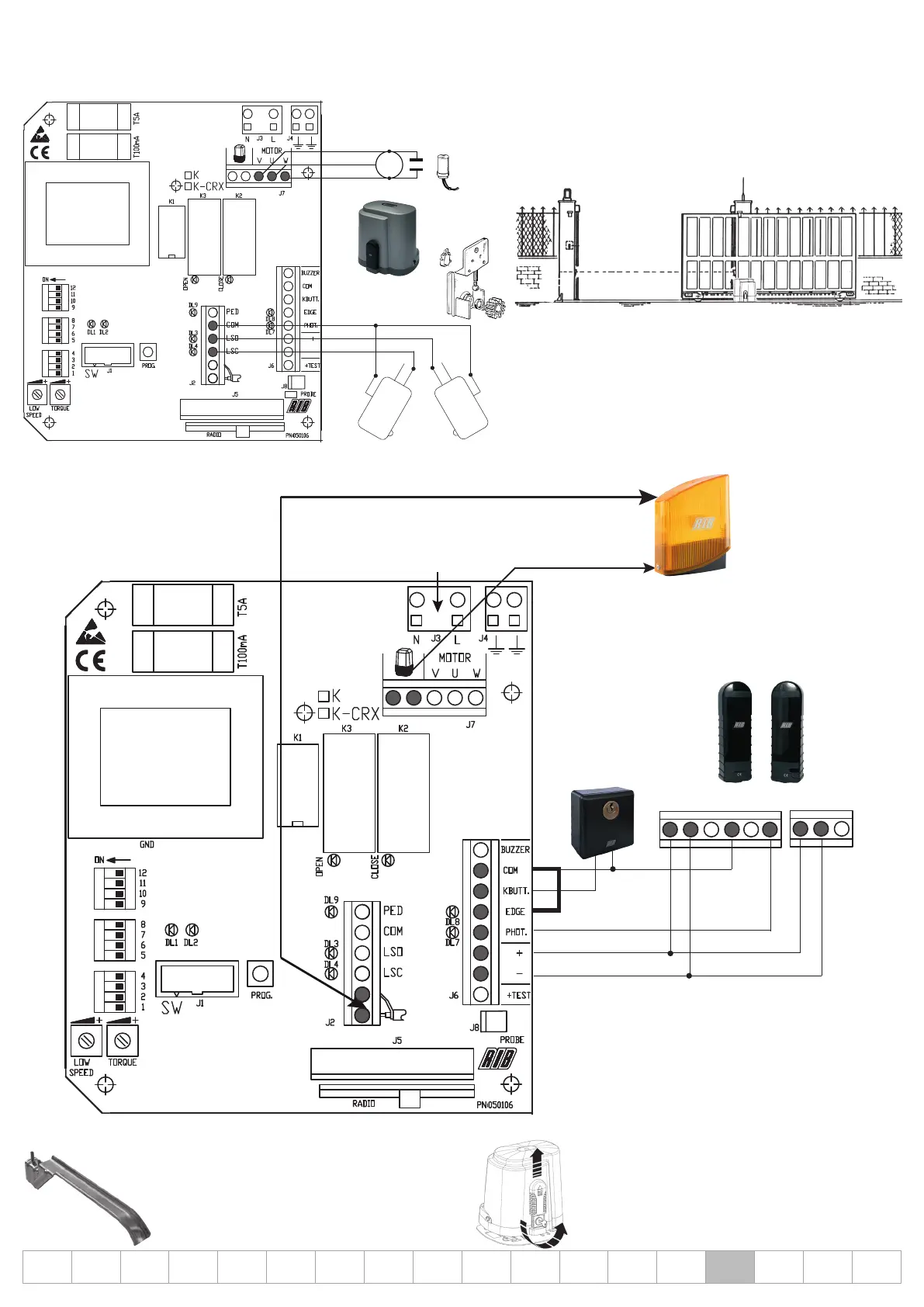

UPROSZCZONE INSTRUKCJE DLA K500 Z K-CRX
1° Podłączanie silnika i łącznika krańcowego (przeprowadzane fabrycznie)
M
BRĄZOWY
NIEBIESKI
NIEBIESKI
CZARNY
C C
NO NO
NC NC
SILNIK
KONDENSATOR
A
A
A
Silnik ustawiony jest na otwieranie prawostronne.
W przypadku, gdy otwieranie ustawione jest lewostronnie należy zamienić pr-
zewody LSO i LSC na bloku końcowym J2 oraz przewody V i W na bloku końcowym
J7.
2° Podłączanie akcesoriów
A*
A
S C
NC
NO
A*
A
S
A
A
A
ZASILANIE ELEKTRYCZNE
szybki łącznik
Należy nacisnąć.
Należy włożyć przewody.
Należy je zwolnić, aby móc je zablokować.
ANTENA – Należy użyć kabla współosiowego RG58
Przewód
przyłączeniowy
COM-EDGE
A*A => A+A- Należy wziąć pod uwagę
biegunowość zasilania fotokomórek
3° Instalacja i dopasowanie krzywek płyt ograniczających
Należy umieścić krzywki na stojaku.
Należy je unieruchomić przy pomocy dwóch śrub. Sposób
odpowiedniego dopasowania krzywek został opisany poniżej.
Należy zwolnić silnik (przekręcić klucz w stronę przeciwną do ruchu
wskazówek zegara aż do momentu osiągnięcia oporu bez wysiłku), a
następnie przesunąć bramę ręcznie.
Należy sprawdzić czy krzywki są uruchomione.
Uwaga: Krzywki muszą naciskać na mikroprzełączniki elektryczne zanim
ruchoma część dotknie mechanicznych ograniczników.
WAŻNE
