EGYSZERŰSÍTETT TELEPÍTÉSI UTASÍTÁS K500 K-CRX

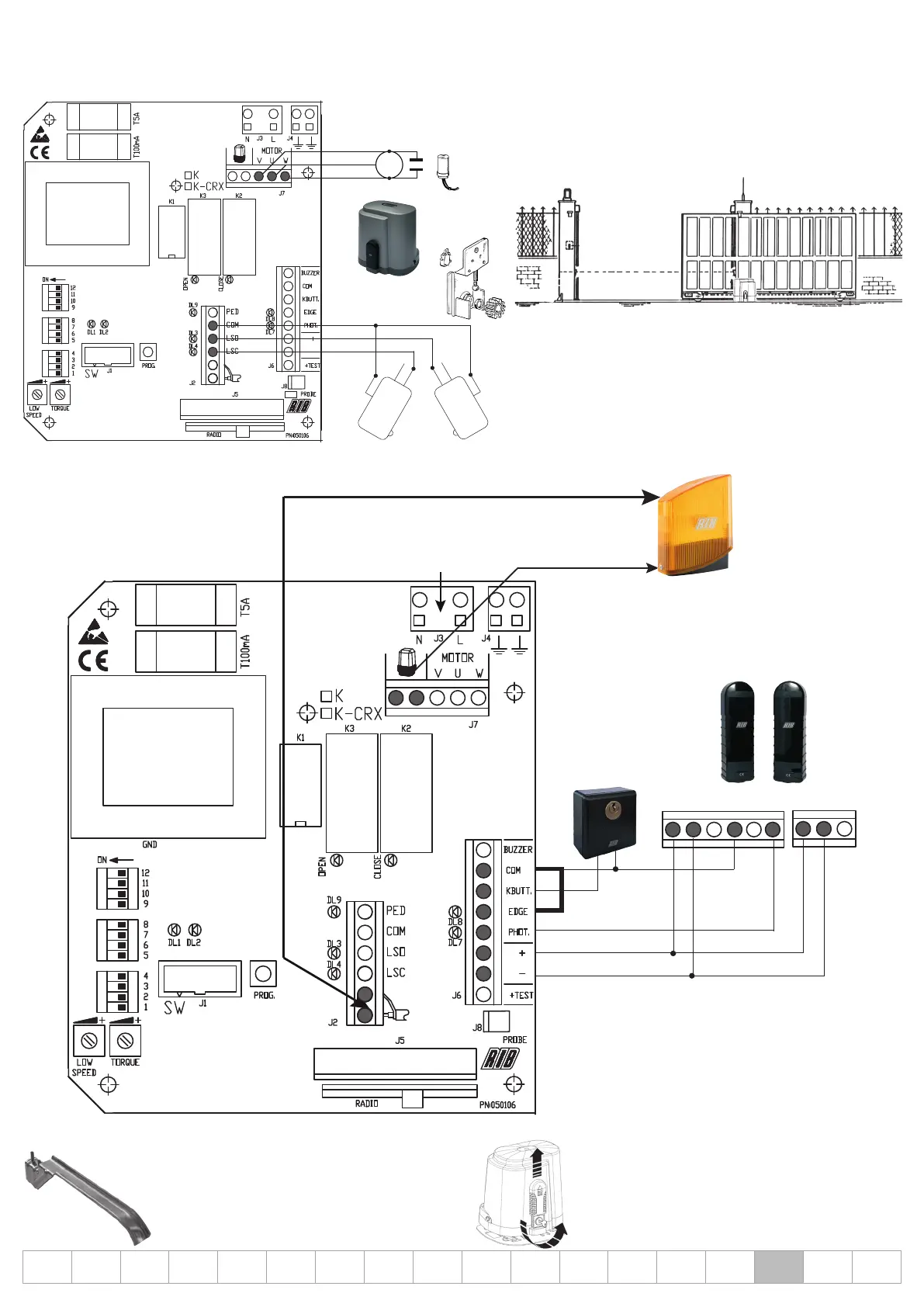

1 - A motor és a végálláskapcsoló gyári bekötései
M
BARNA
KÉK
KÉK
FEKETE
C C
NO NO
NC NC
MOTOR
KONDENZÁTOR
A
A
A
A motort úgy szerelik össze, hogy jobbra nyit. A kapu vonlában állva, kifelé nézve, jobb
oldalon van a motor.
Ha balra kell nyitni, akkor a J2 csatlakozóban az LSO és LSC vezetékeit, valamint
a J7 csatlakozóban a V és W vezetékeit cserélje fel.
2 - Tartozékok csatlakoztatása
A*
A
S C
NC
NO
A*
A
S
A
A
A
ELEKTROMOS ELLÁTÁS
gyorscsatlakozó
Nyomja meg, a csatlakozó rugós gombját.
Helyezze be a vezetéket.
Engedje el, hogy rögzítse.
ANTENNA - Használjon RG58 koaxiális kábel
Áthidalás
COM-EDGE
pontok között
A *, A => A +, A -
Ügyeljen a polaritásra, a fotocellák bekötésekor
3 - A végálláskapcsoló tolólemezeinek felszerelése és beállítása
Helyezze a végálláskapcsolók tolólemezeit a fogaslécre.
Húzza meg a két csavart, hogy rögzítse azokat.
Hogyan lehet finoman beállítani végálláskapcsolókat, az
alábbiakban ismertetjük:
Oldja ki a motort, (fordítsa a kulcsot az óramutató járásával ellentétes
irányba ütközésig erőltetés nélkül) és mozgassa a kaput kézzel.
Állítsa be a tolólemezek pozicionálásával a végálláskapcsolók billenési
pontjait.
Megjegyzés: A tolólemezeknek kb 2cm-rel előbb, meg kell nyomniuk a
mikrokapcsolókat, mielőtt a mozgó rész érintené a kapu
állórészét.
FONTOS
