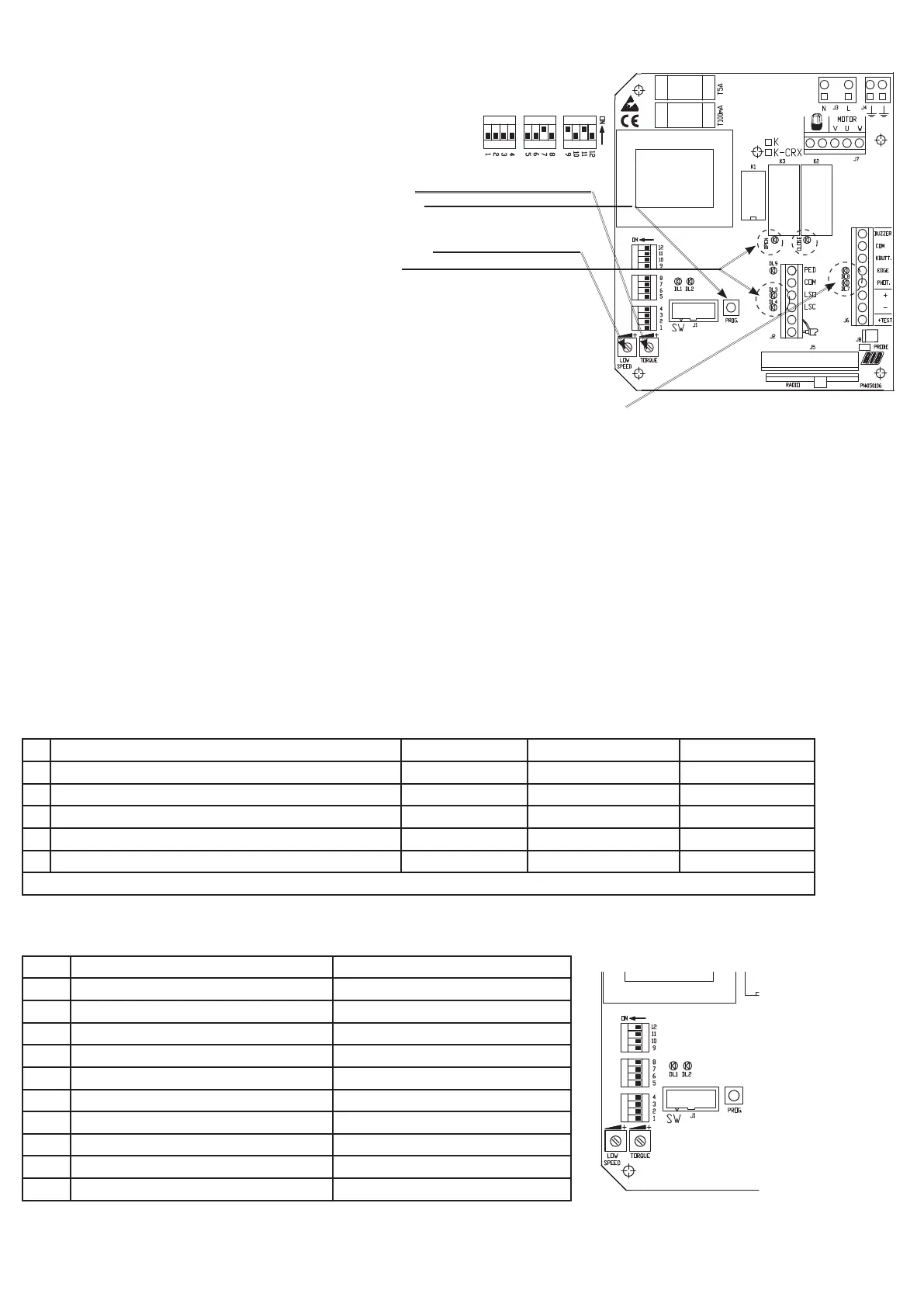

4 ° A munkairány állapotának visszajelzése, az erő és a lassítás beállítása
Megismételjük: Ha a kapu balra nyílik, fordított V és W, valamint fordított LSO és LSC bekötés!
Megjegyzés: Ebben a beállítási fázisban a kapu csak addig mozog, ameddig nyomva tartja a PROG gombot, A “step-by-step” mód azt jelenti, hogy minden egyes alkalommal, amikor a
PROG gomb megnyomásra kerül, végrehajt egy nyit-stop, vagy zár-stop munkaciklust. Ezalatt, a PROG gombot
folyamatosan nyomva kell tartani.
A helyes beállítást ellenőrizze a LED-eken, az alábbiak szerint.
a) Állítsa a DIP 1-2-3-4-5-6-8-10-12 kapcsolókat OFF állásba, a DIP 7-9-11
kapcsolókat pedig ON állásba.
b) Állítsa a DIP 1 kapcsolót ON állásba. (DL1 LED gyorsan villog)
c) Állítsa be a “TORQUE” trimmerrel a motor erejét (nyomatákát), a minimum értékre.
d) Nyomja meg és tartsa lenyomva a PROG gombot (a zöld LED világít és a kapu nyílik)
e) Fokozatosan növelje az erőt “TORQUE” trimmerrel, de csak akkor, ha szükséges (FIGYELEM: A túlzott erő veszélyes lehet a
felhasználók számára. A kaput 100-150N erővel kell tudni megállítani mozgás közben. Ez Kb 10-15kg.)
f) 10 másodperc után, a motor lelassul. A lassítás beállítható a “LOW SPEED” trimmerrel.
g) A nyitási végálláskapcsoló elérésekor leáll a motor. (DL3 és “OPEN” kikapcsol).
h) Engedje el a PROG gombot.
i) Ismét nyomja meg és tartsa lenyomva a PROG gombot. (a piros LED “CLOSE” fog világítani, és a kapu elindul záró irányba)
j) 10 másodperc után, a motor lelassul. A végálláskapcsoló leállítja a motort, amikor a kapu teljesen bezárt (DL4 és “CLOSE”
kikapcsol)
k) Engedje el a PROG PROG gombot, majd nyomja meg újra, hogy megnyissa a kaput egy kicsit, majd engedje el. A zárási
végálláskapcsolót így zárt helyzetbe hozta.
l) Állítsa vissza a DIP 1 kapcsolót “OFF” állásba. Jön az 5. lépés.
5 - A várakozási idő programozása, az automatikus zárás előtt.
FONTOS: Áthidalás kell a COM-EDGE és a COM-PHOT között, ha a biztonsági eszközök nincsenek telepítve. A DL7 és DL8 LED-eknek világítaniuk kell..
Ha a LED nem világít az azt jelzi, hogy egy biztonsági eszköz meghibásodott, vagy nincs kapcsolat a fotocellák között.
Ezért a kapumozgás le van tiltva.
a) Állítsa a DIP 2 kapcsolót ON állásba. (a DL1 LED lassan villog)
b) Nyomja meg a PROG gombot röviden. A kapu bezárul, leállítja a végálláskapcsoló. Vár két másodpercet, majd automatikusan kinyit. Megáll a nyitott állapotában, a végálláskapcsoló nyitva.
Miután a kapu befejezte a nyitást a vezérlés elkezdi számolni a várakozási időt,
c) Várja ki a szükséges időt, majd nyomja meg a PROG gombot. Ezzel eltárolja a várakozási időt, és elindítja a kapu zárását.
d) A kapu bezárt, a DL1 villogása megszűnt. Az időket tárolja. Állítsa vissza a DIP 2 kapcsolót OFF állásba.
Megjegyzés: Még ha az automatikus zárás funkció nem is aktív, akkor is be kell állítani. (DIP 3 kapcsoló OFF)
6. - Távirányítók feltanítása a K-CRX vezérléshez.
1 - Állítsa a DIP 1, majd a DIP 2 kapcsolókat ON állásba. (DL1 LED villog 10 másodpercig)
2 - Nyomja meg ezen 10 másodpercen belül a távirányító gombját. (általában A csatorna) Ha sikeres a tanítás a DL2 zöld LED villog.
3 - A távirányítók feltaníthatósági ideje, automatikusan megnövekszik 10 másodperccel. Így a következő távirányító is tárolható.
4 - A feltanítás befejezéséhez várjon 10 másodpercet, vagy nyomja meg a PROG gombot röviden. (DL1 LED kialszik)
5 - Állítsa vissza a DIP 1 és a DIP 2 kapcsolókat OFF állásba.
6b - Távirányítás a K vezérléshez
Csatlakoztasson egy ACG5051 rádióvevőt a J5 csatlakozóhoz.
Ez lehetővé teszi, hogy közvetlenül irányítsa az első csatornáján a K vezérlést.
Kösse össze a második csatorna R2 relé kimenetét a COM / PED pontokkal, amely így tudja a gyalogos nyitást.
Esetleg egyéb eszközt lehet a második csatorna kimenetén távirányítóval vezérelni.
Művelet LED megerősítés Teendő Megerősítés
DL1 és DL2 villog
1° Röviden nyomja meg a kis gombot a vevőn “P” DL1 villog engedje el a P gombot ugorjon a 2. lépésre
2° Nyomja meg az “A” gombot a távvezérlőn 1,5 másodpercig DL2 egyszer villan nincs teendő ugorjon a 3. lépésre
3° Röviden nyomja meg a kis gombot a vevőn “P” DL2 villog engedje el a P gombot ugorjon a 4. lépésre
4° Nyomja meg a “B” gombot a távvezérlőn 1,5 másodpercig DL1 egyszer villan nincs teendő Kész
Engedje DL2-t 10-szer villogni, vagy nyomja meg a P gombot. A vevő kilép programozásból.
7 - A beállítások testreszabása
A beállítás javítható, módosítható a különféle mikrokapcsolók átállításával.
DIP kapcsoló ON DIP kapcsoló OFF
DIP3 Automatikus zárás engedélyezve Automatikus zárás tiltva
DIP4 Fotocella csak záráskor aktív Fotocella mindig aktív
DIP5 Elővillogás 3 másodperc Motor és villogó együtt indul
DIP6 Step-by-step vezérlés Nem befolyásolja a nyitást
DIP7 Electronikus fék aktiválva Electronikus fék nem aktív
DIP8 Lassítás nincs engedélyezve Lassítás engedélyezve
DIP9 Lágy indítás engedélyezve Lágy indítás nincs engedélyezve
DIP10 Biztonsági eszközök öntesztje aktiválva Lassítás engedélyezve
DIP11 K500 -
DIP12 - K500
FONTOS: A rendszernek meg kell felelnie a jelenleg hatályban lévő szabványoknak és irányelveknek.
