ZJEDNODUŠENÝ POKYNY PRO K500 s K

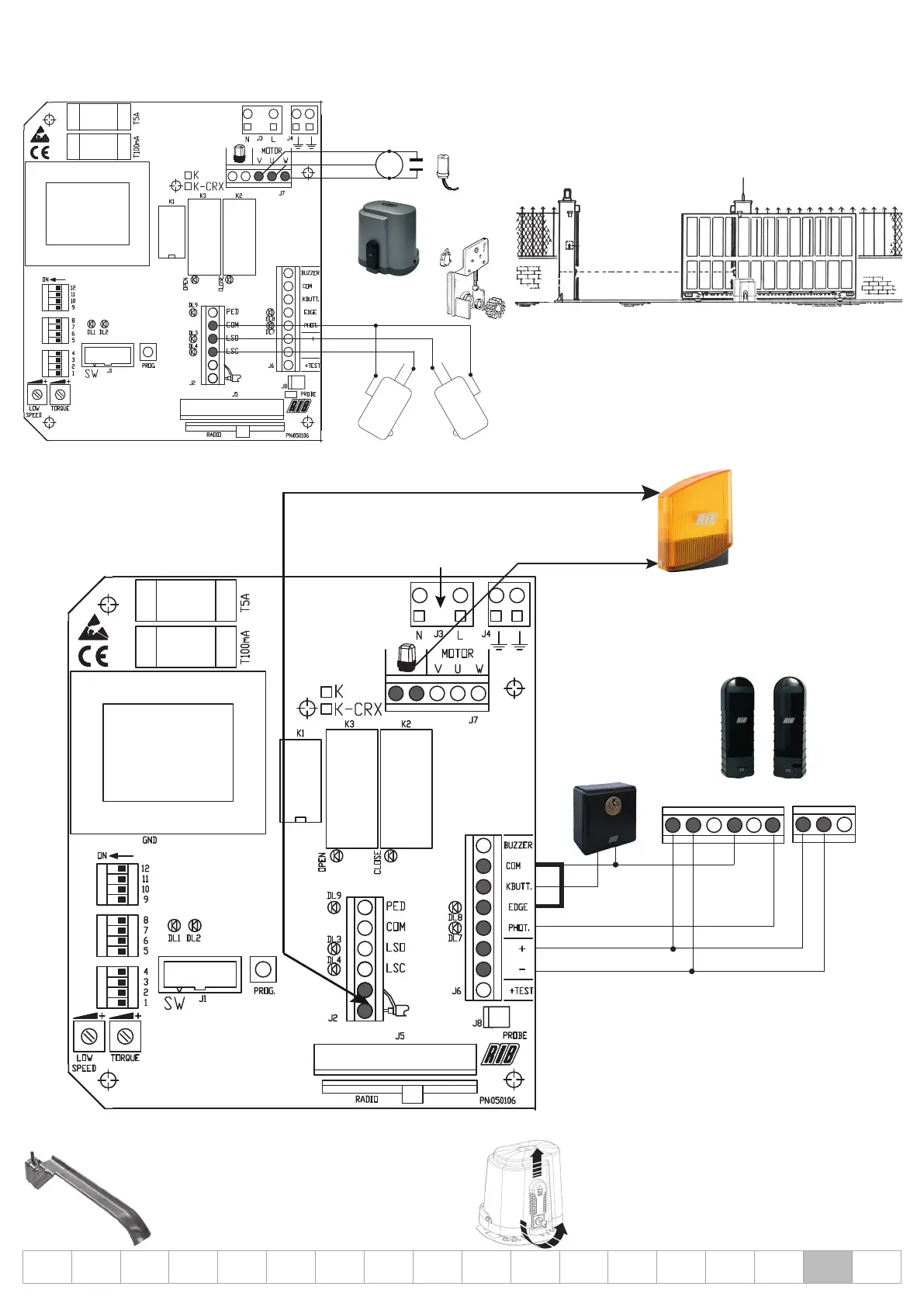

1 ° Připojení motoru a spínače (provádí v továrně)
M
C C
NO NO
NC NC
MOTOR
Kondenzátor
Hnědá
Modrá
Černá
Modrá
A
A
A
Motor je nastaven na otevřený směrem doprava.
Pokud otevření je na levé straně, musí LSO a LSC dráty na svorkovnici J2 a V a W
dráty na svorkovnici J7 být obrácen.
2 ° Připojení příslušenství
3 ° Instalace a nastavení vaček limit desky
Pozice vaček na stojanu.
Utáhněte dva šrouby na doraz.(zamknout). Jak nastavit vačky je
vysvětleno níže.
Verze motoru (otočením klíče proti směru hodinových ručiček, dokud
není dosaženo limitu bez vynucení) a posuňte bránu rukou
Zkontrolovat, kdy jsou aktivovány vačky
Poznámka: vačky musí stisknout elektrický mikrospínač,před mobilní
částí se dotýká mechanických zarážek.
A*
A
S C
NC
NO
A*
A
S
A
A
A
ELEKTRICKÉ NAPÁJENÍ
Rychlospojka
Zmáčkněte. Vložte drát.
Uvolnění zamknout ji.
ANTÉNA - Použijte RG58 co-axiální kabel
Spojka-COM-EDGE
A*A=> A+A- Dbejte na správnou
polaritu elektrického napájení do fotobuněk
DULEŽITÉ
