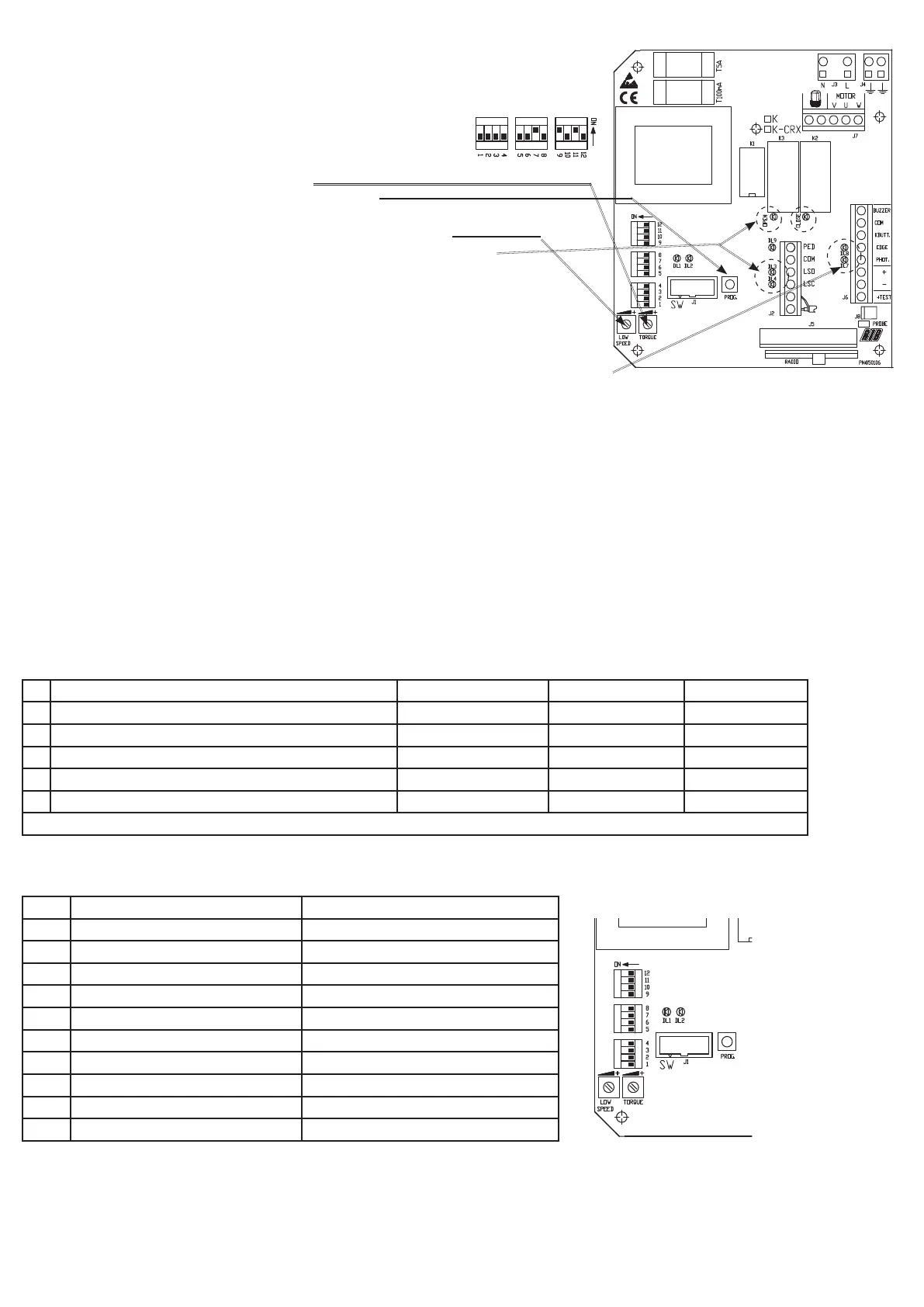

4 ° Kontrola směru manévru, nastavení síly a zpomaluje když se blíží.
Opakujeme: Pokud se brána otevře na levé zvrátit V a W a LSO s LSC.
Poznámka: V této fázi se brána pohybuje pouze tím, že stále tiskneme tlačítka PROG a je krok-za-krokem, což znamená, že
pokaždé, když je stisknuto tlačítko PROG máme open-stop-zavřít-otevřít-stop.
Chcete-li potvrdit, že konfigurace je správně, zkontrolujte LED jak je popsáno níže.
a) Nastavte DIP 1-2-3-4-5-6-8-10-12 mikrospínače na OFF a DIP 7-9-11 na ON.
b) Nastavte DIP 1 na ON (LED dioda bliká rychle DL1)
c) Nastavte “MOMENT” Nastavení síly zastřihovač na minimum
d) Stiskněte a podržte tlačítko PROG (zelená LED se rozsvítí a brána se otevře)
e) Postupně zvyšovat “MOMENT” v platnost pouze v případě potřeby (POZOR: příliš velkou silou, může být nebezpečné pro
uživatele)
f) Po 10 sekundách se motor zpomalí na rychlost, která je upravena s “LOW SPEED” ukladač.
g) Na konci otevření je koncový spínač,stiskněte vačku a zastaví se motor (DL3 a “OPEN” LED vypnout).
h) Uvolněte tlačítko PROG.
i) Stiskněte a podržte tlačítko PROG znovu (červený “CLOSE” LED se zapne a brána se začne zavírat)
j) Po 10 sekundách se motor zpomaluje. Koncový spínač zastaví motor, když je brána zcela uzavřena (DL4 a “ZAVŘENO” vypnout)
k) Uvolněte tlačítko PROG a stiskněte tlačítko PROG znovu otevřít bránu lehce a volný konec-o-uzavření koncový spínač.
l) Dejte DIP 1 zpět na OFF a přejděte ke kroku 5.
5 ° Programování a pracovní doba čekání, než mít automatické zavírání.
DŮLEŽITÉ: Jumper mezi COM-PHOT a COM-EDGE v případě, že bezpečnostní zařízení nejsou nainstalovány. LED DL7 a DL8 musí
být zapnuto.
Pokud LED nesvítí znamená to selhání bezpečnostního zařízení nebo žádné připojení a pohyb vrat je blokován.
a) Nastavte DIP 2 na ON (DL1 LED bliká pomalu)
b) Stiskněte tlačítko PROG krátce (brána zavře, zastaví se, když to přijde až na doraz, to počká 2 sekundy a pak se automaticky otevře, zastavení proti konci-z-otevření koncového spínače).
Jakmile je brána dokončil otevírání ovládacím panelu začne počítat doba čekání před branou začíná zavírání automaticky.
Poznámka: I když automatické zavírání funkce není aktivní (DIP 3 OFF), musí být ještě do paměti.
c) Počkejte na dobu chtěla a stiskněte tlačítko PROG ukládat čekací dobu a začít bránu uzavírá.
d) brána je uzavřena. DL1 přestane blikat. Časy jsou uloženy. Dejte DIP 2 zpět na OFF.
6a° Programování dálkového ovládání (pro K-CRX)
1 - Dejte DIP 1 na ON a pak DIP 2 na ON => v DL1 bliká LED po dobu 10 sekund.
2 - Stiskněte tlačítko na dálkovém ovladači (obvykle kanál A) v rámci 10 sekund. Pokud je dálkový ovladač správně uchováván zelená DL2 LED bliká jednou.
3 - Code programovací čas se automaticky obnoví, takže další dálkový ovladač může být uložen.
4 - Na konec programování počkejte 10 sekund nebo stiskněte tlačítko PROG krátce => DL1 LED přestane blikat.
5 - Dejte DIP 1 zpět na OFF a DIP 2 na OFF.
6b ° Programování dálkového ovládání (pro K)
Připojen buď ACG5051 nebo ACG5048 rádiový přijímač na konektor J5 (to vám umožní ovládat elektronický panel přímo s prvním kanálem na dálkovém ovladači).
Připojení druhého relé R2 radiového přijímač do COM / PED na pěší otevření nebo jiné
Akční LED potvrzení Reakce Poznámky
DL1 a DL2 flash
1° Stiskněte krátce malé tlačítko na přijímači P DL1 bliká zpráva P přejděte ke kroku 2°
2° Premere il tasto A del telecomando per 1,5 secondi DL2 flash jednou nepřenáší přejděte ke kroku 3°
3° Stiskněte krátce malé tlačítko na přijímači P DL2 bliká zpráva P přejděte ke kroku 4°
4° Premere il tasto B del telecomando per 1,5 secondi DL1 flash jednou nepřenáší hotové
Nechte DL2 flash 10-krát, nebo stiskněte tlačítko P na přijímači pro ukončení programování
7 ° Přizpůsobení nastavení
Konfigurace může být upravena tak, že se různé mikrospínače dají kombinovat.
Mikrospínače na ON Mikrospínače na OFF
DIP3 Automatické zavírání aktivní Automatické zavírání není aktivován
DIP4 Fotobuňky aktivní pouze v zavíracích aktivní po celou dobu
DIP5 Pre-bliká po dobu 3 sekund Motor a blikač začít spolu
DIP6 krok-za-krokem příkaz velení nemá žádný vliv na otevření
DIP7 Elektronická brzda aktivována Elektronická brzda není aktivována
DIP8 Zpomalení není aktivován Zpomalování aktivován
DIP9 Postupný start aktivní postupný start není aktivován
DIP10 bezpečnostní pás self-test aktivuje bezpečnostní pás self-test není aktivován
DIP11 K500 -
DIP12 - K500
DŮLEŽITÉ: Systém musí splňovat všechny normy a směrnice v současné době v platnosti.
