K-CRX를 사용하는 K500의 간단작동법

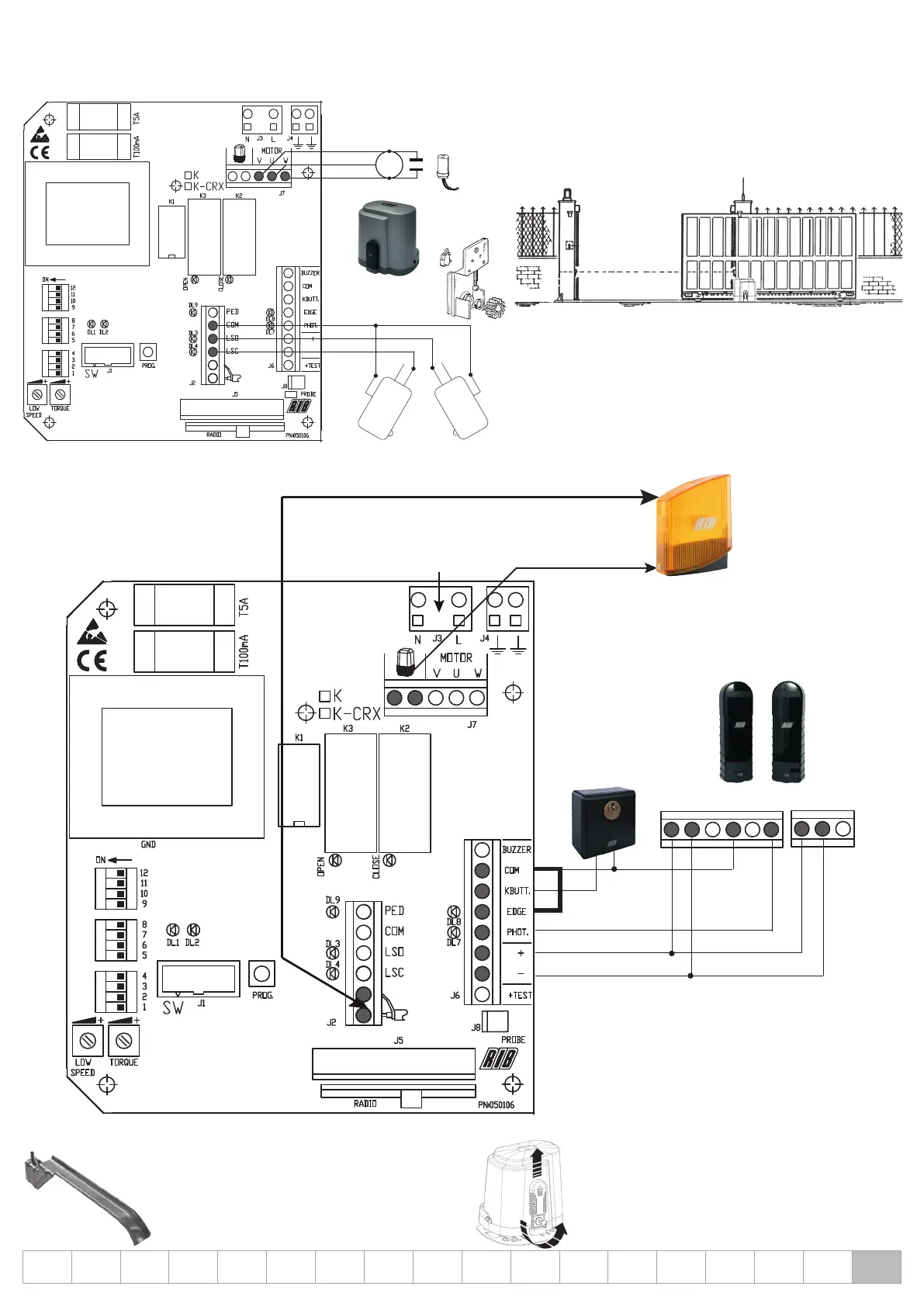

모터와 작동차단기의 첫번째 연결방법 (공장내 적용)
M
파란색
갈색
파란색
검정색
C C
NO NO
NC NC
모터
콘덴서
A
A
A
모터는 기본적으로 오른쪽 방향을 향해 열리도록 되어있습니다.
열림방향이 왼쪽을 향할 경우 단자반 J2에 있는 LSO, LSC 선과 단자반 J7에 있는
V, W 선을 도치시켜야 합니다.
부속장치의 두번째 연결
A*
A
S C
NC
NO
A*
A
S
A
A
A
전력공급
고속연결선
누르시오. 선을 넣으시오.
고정시키기 위해 놓으시오.
안테나 - 동축케이블 Rg58을 사용하십시오.
COM-EDGE를 연결하시오.
A*A => A+A- 전류공급 전지양극을 주의하여 작업하시오.
세번째 캠차단장치 설치 및 조정
작동차단 캠 조정 및 설치 캠을 받침대에 위치시킵니다.
두개의 나사로 고정시킵니다. 후에 캠을 어떻게 작동시킬지
자세히 설명이 나와있습니다.
수동으로 모터를 작동시키며(키를 반시계방향으로 작동 중지까지
무리하지 않고 돌립니다.) 벽문을 엽니다.
캠의 작동위치를 확인합니다.
알림: 캠은 이동기계부분이 고정기에 닿기 전에 전기 소형단속기를
눌러야 합니다.
