30
D

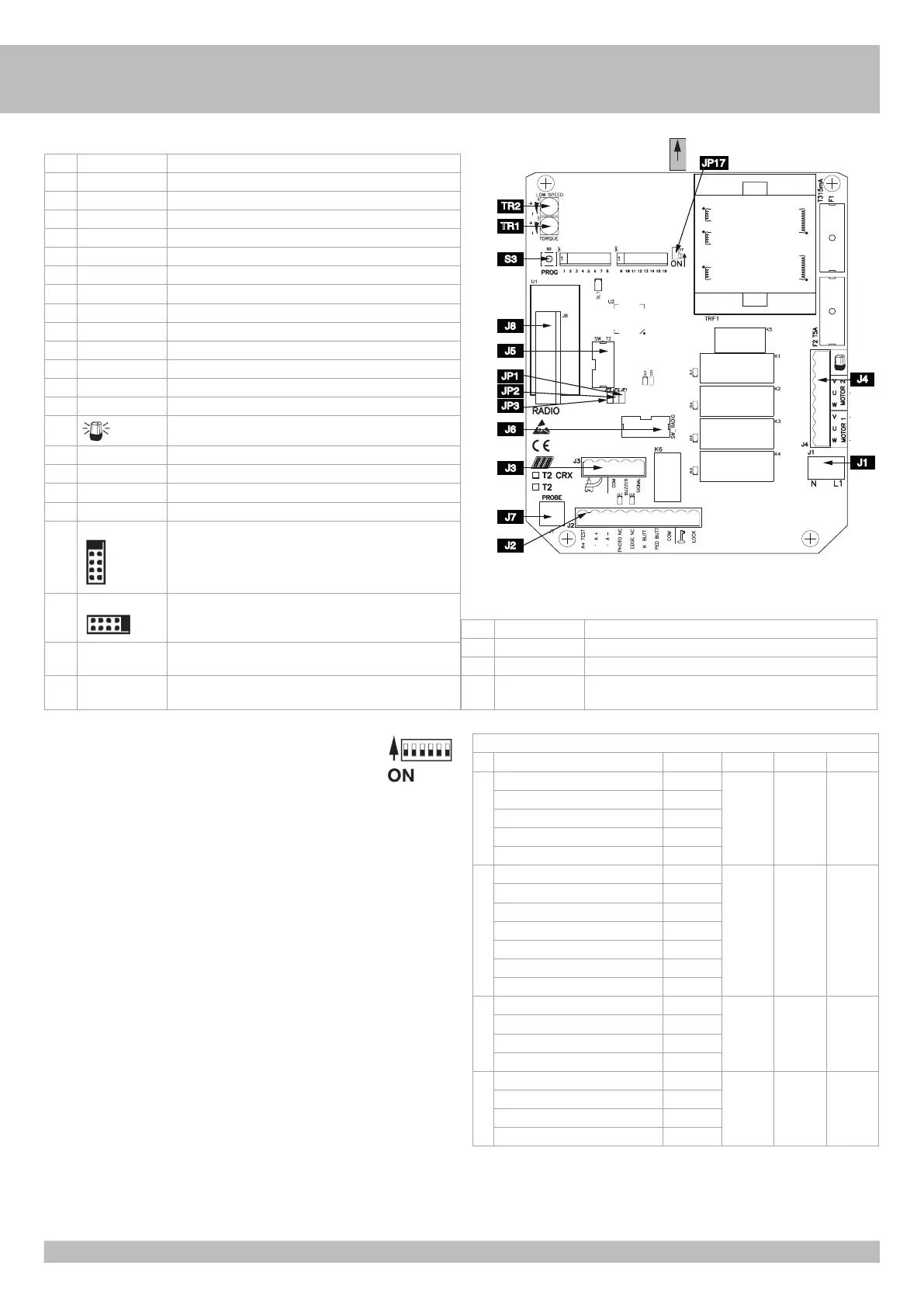

A - VERBINDUNGEN
B - BETRIEBSMIKROSCHALTER
DIP 1 (ON) KONTROLLE MOTOR /EN-DREHRICHTUNG (PUNKT C)
DIP 2 (ON) PROGRAMMIERUNG DER ZEITEN (PUNKT D)
DIP 1-2 SPEICHERUNG/LÖSCHUNG FUNKCODES FÜR STEUERUNG GESAMTÖFFNUNG (DIP
1 auf ON gefolgt von DIP 2 auf ON) (PUNKT E) NUR FÜR DIE MODELLE CRX
DIP 1-3 SPEICHERUNG/LÖSCHUNG FUNKCODES STEUERUNG FUSSGÄNGERÖFFNUNG (DIP
1 auf ON gefolgt von DIP 3 auf ON) (PUNKT F) NUR FÜR DIE MODELLE CRX
DIP 2-1 PROGRAMMIERUNG DER FUSSGÄNGERZONEN-ÖFFNUNGSZEITEN (PUNKT D)
DIP 3 Wartezeit vor der automatischen Gesamtschließung und der Fußgängerzone (ON)
DIP 4 Photozellen immer aktiv (OFF) - Photozellen nur bei Schließung aktiv (ON)
DIP 5 Vor-Blinken (ON) - normales Blinken (OFF)
DIP 6 Befehl einzelner Impuls (K BUTT) und Funkempfänger Schritt-Schritt (OFF) -
Automatik (ON)
DIP 7 Verlangsamung (ON - aktiviert)
DIP 8 Aktivierung Elektroschloss (ON - aktiviert)
DIP 9 Aktivierung Elektroschlossentriegelung und Entblockungserleichterung (ON -
aktiviert)
DIP 10 Aktivierung Elektroschlossverriegelung (ON - aktiviert)
DIP 11 Bei OFF ist die Funktion “Stromausfall” nicht aktiviert.
Bei ON ist die Funktion „Stromausfall“ aktiviert (siehe Tab 2 Seite 31)
DIP 12 Betrieb für sofortiges Wiederverschließen nach Durchfahrt vor dem Fotozellen
ON - Aktiviert
OFF - deaktiviert
DIP 13 Aktivierung Profilüberwachungs-TEST (ON aktiviert - OFF deaktiviert)
DIP 14 Wahl des angeschlossenen Motorentyps (siehe nebenstehende TABELLE 1)
DIP 15 Wahl des angeschlossenen Motorentyps (siehe nebenstehende TABELLE 1)
DIP 16 Wahl des angeschlossenen Motorentyps (siehe nebenstehende TABELLE 1)
JP 17 Wahl des Betriebs mit 1 oder 2 Motoren (Default - Jumper geschlossen 2 Motoren)
JP1 => Überprüfen, dass die Überbrückung aktiviert ist !
JP2 => Überprüfen, dass die Überbrückung aktiviert ist !
JP3 => Überprüfen, dass die Überbrückung aktiviert ist !
TABELLE1
MOTORTYP KODE DIP 14 DIP 15 DIP 16
1 KING 230/50 AA14001 OFF OFF OFF
KING L 230/50 AA14010
KING 220/60 AA14002
KING L 220/60 AA14011
KING ICE 230/50 AA14019
2 MAGIC IRR. 105° AA10960 ON OFF OFF
MAGIC IRR. 180° AA10965
MAGIC REV. 105° AA10920
MAGIC REV. 180° AA10930
DUKE 110° AA10975
DUKE 180° AA10985
PRATIC AA18001
3 KING EVO AA14050 OFF ON OFF
KING EVO L AA14070
KING EVO ICE AA14060
KING EVO L ICE AA14075
4 IDRO DUE 27/R AA10843 ON ON OFF
IDRO DUE 27/1B AA10844
IDRO DUE 27 SUPER/R AA10809
IDRO DUE 27 SUPER/1B AA10804
J1 N -L1 Speisung 230 V WS 50/60 Hz (120V/60Hz auf Anfrage)
J2 A+ TEST Pluspol für Speisung Profil-Autotest 24V GS
A + Pluspol für die Speisung der Zusatzeinrichtungen 24V GS
A - Minuspol für die Speisung der Zusatzeinrichtungen 24V GS
PHOT. NC Kontakt Photozelle (NC)
EDGE NC Kontakt Profil (NC)
K BUTT. Kontakt einzelner Impuls (NO)
PED. BUTT. Steuerungskontakt Öffnung Fußgängerzone (NO)
COM Kontakte-Gemeinschaftsklemme
LOCK Anschluss Elektroschloss (max. 15W 12V)
AERIAL Radioantenne
J3 COM Kontakte-Gemeinschaftsklemme
BUZZER Anschluss Akustiksignalmelder (24 Vdc max 200 mA)
SIGNAL Kontrollleuchte Tor offen 24V GS
J4
Blinker (max. 40W)
U - MOTOR 2 GEMEINSCHAFTSANSCHLUSS MOTOR 2
V-W - MOTOR 2 ANSCHLUSS WENDEGETRIEBE UND KONDENSATOR MOTOR 2
U - MOTOR 1 GEMEINSCHAFTSANSCHLUSS MOTOR1
V-W - MOTOR 1 ANSCHLUSS WENDEGETRIEBE UND KONDENSATOR MOTOR1
J5 SW T2
NICHT DIE ÜBERBRÜCKUNG BERÜHREN ! OHNE ANTRIEB NICHT
BETRIEBSFÄHIG!
J6 SW RADIO
(nur für die Modelle CRX) NICHT DIE ÜBERBRÜCKUNG BERÜHREN
! OHNE FUNKSYSTEM NICHT BETRIEBSFÄHIG !
J7 PROBE Klemmbrett für Anbindung zum eingebauten Erwärmungsfühler,
nur für System King Ice (Art.-Nr. AA14019).
J8 RADIO Eingebautes Funkmodul (Modell CRX), oder Steckvorrichtung für
Funkempfänger RIB mit Speisung 24V Vdc.
JP17 Wahl des Betriebs mit 1 oder 2 Motoren
S3 PROG Programmierungstaste
TR1 TORQUE Elektronischer Kraftregler
TR2 LOW SPEED Elektronischer Langsamlaufregler in Anlehnung an DIP 7 ON
(siehe Tab. 1)
TR2
TR1
S3
J8
J5
J3
J7
J2
J4
J1
J6
JP1
JP2
JP3
JP17
ON
