RIB B2 24V - Page 32

32
D

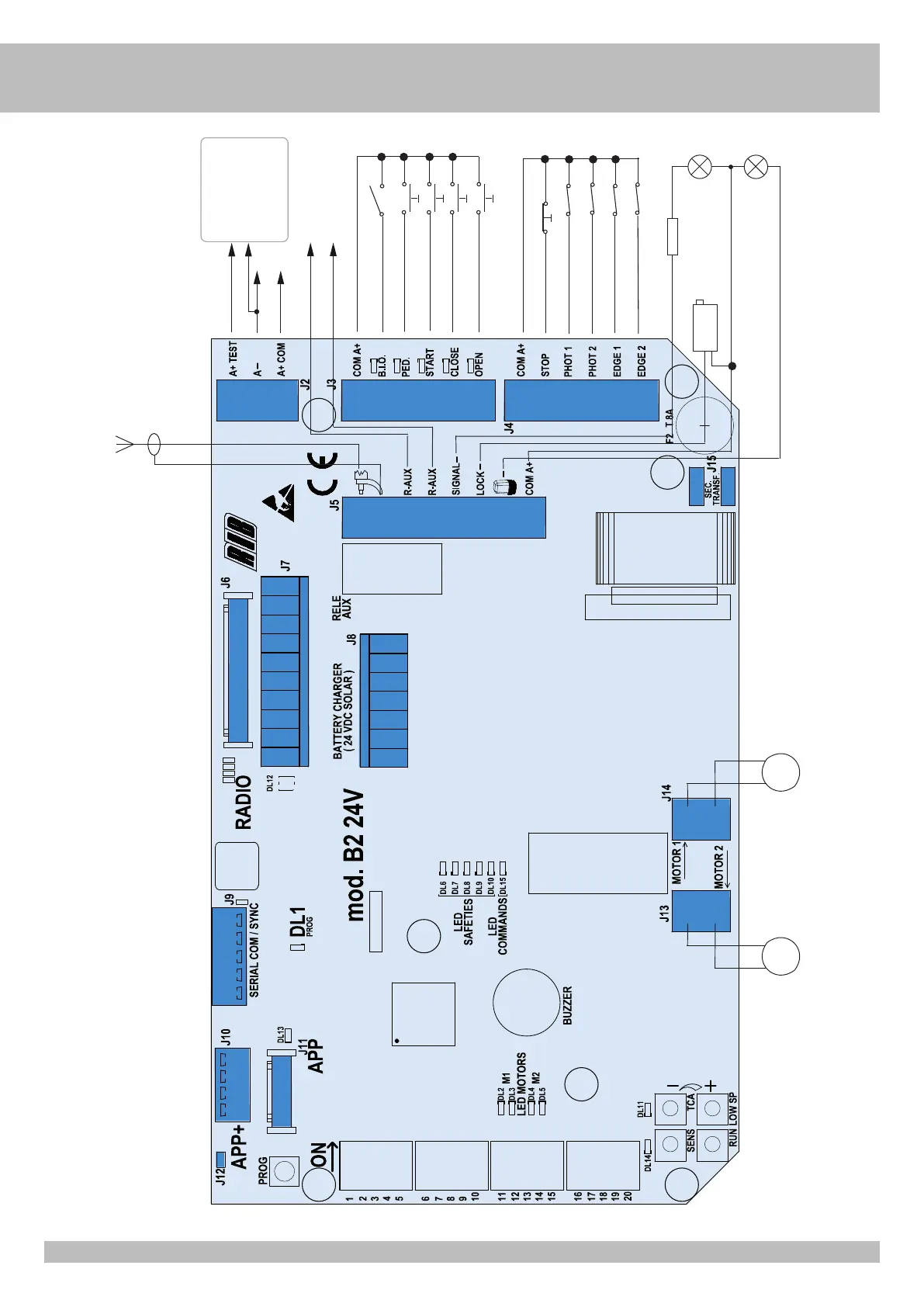

ELEKTROANSCHLÜSSE
M2 M1
GEMEINSAME ERDUNGSKONTAKT
GEMEINSAMER
GEMEINSAME ERDUNGSKONTAKT
GEMEINSAMER
FOTOZELLEN 1
STOPPSCHALTER
KONTAKTLEISTE 2
FOTOZELLEN 2
KONTAKTLEISTE 1
FUSSGÄNGER
ÖFFNEN
SCHLIEßEN
ZEITGESTEUERTE ÖFFNUNG
EINZELIMPULS
A+TEST / A- SELBSTTEST DER FOTOZELLEN BZW. ENERGEIEINSPARUNG BEI BATTERIEBETRIEB
ANTENNE 433 MHz
ANTENNE Zopfflechten
24Vdc 0,8A ±15%
24Vdc 0,8A ±15%
ELEKTROSCHLOSS
BLINKER 24Vdc 20W
LED 24Vdc 10W
R=2,2K 1/4W
700 W MAX
