RIB B2 24V - Page 33

33
D

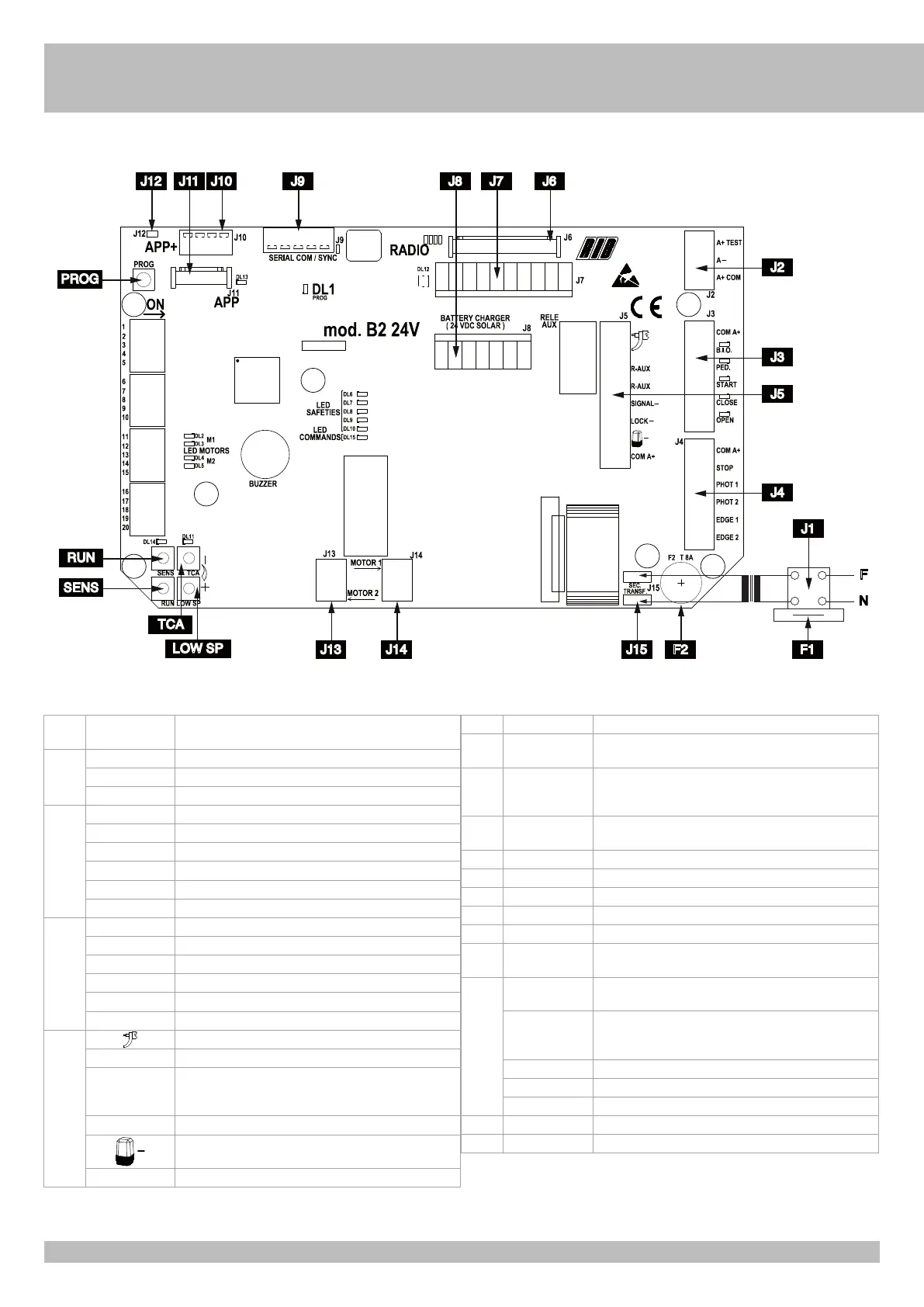

A - VERBINDUNGEN
J1 N F Speisung 230 Vac 60/50 Hz - extern an der Karte
(120 Vac 60 Hz auf Anfrage)
J2 A+TEST Positive Ladung für die Speisung für Fotozellen Selbstkontrolle
A- Negative Ladung für die Speisung der Zubehöre zu 24Vdc
A+ COM Positive Ladung für die Speisung der Zubehöre zu 24Vdc
J3 COM A+ Gemeinsame erdungskontakte / Positive 24 Vdc
B.I.O. Uhr-Kontakt (NO)
PED. Kontakt Befehl Öffnung für den Fußgängerdurchgang (NO)
START Einzel-Impuls-Kontakt (NO)
CLOSE Schließung-Impuls-Kontakt (NO)
OPEN Öffnungs-Impuls-Kontakt (NO)
J4 COM A+ Gemeinsame erdungskontakte / Positive 24 Vdc
STOP Stop-Impuls-Kontakt (NS)
PHOTO 1 Fotozellen-Kontakt 1 (NS)
PHOTO 2 Fotozellen-Kontakt 2 (NS)
EDGE 1 Ripppen-Kontakt 1 (NS)
EDGE 2 Ripppen-Kontakt 2 (NS)
J5
Radio Antenne 433 MHz
R-AUX Hilfsrelaiskontakt (NO) Max 700 W
SIGNAL - Kontrollanzeigelampe Tor offen, signalisiert den Batterie
betriebenen Funktionierungsstand und leere Batterie (24Vdc
3W max)
LOCK - Anschluss zu Elektroschloss-Riegelung (MAX 15W 12V)
Anschluss zu Blinker Negativ-Fase zu 24Vdc (Kode ACG7061)
auf die Polarität achten.
COM A+ Gemeinsame erdungskontakte / Positive 24 Vdc
J6 RADIO Verbinder für Radio-Modul ACG8069
J7 RADIO Verbinder für Radioempfänger RIB Steckverbindung mit
Speisung zu 24Vdc
J8 BATTERY
CHARGER (24 V
DC SOLAR)
Verbinder für Batterie-Aufladekarte zu 24Vdc (Kode ACG4773)
J9 SERIAL COM /
SYNC
Anschluss für serielle Verbindung
J10 APP+ Anschluss für APP+ Karte
J11 APP Anschluss für APP Karte
J12 RS485-Terminierung von J10
J13 MOTOR 2 Verbindung MOTOR 2 (ohne Polarität)
J14 MOTOR 1 Verbindung MOTOR 1 (ohne Polarität)
J15 SECONDARY
TRANSFORMER
Verbinder für Sekundär Transformator 18 Vac
SENS Trimmer zum Einstellen der Empfindlichkeit gegen Stöße
gegen ein Hindernis
TCA Trimmer automatische schliessung vollständig oder Teilweise
- Standardeinstellung: NICHT ZUGELASSEN und LED DL11
AUSGESCHALTET
RUN Trimmer elektronischer Regler für hohe Geschwindigkeit
LOW SP Trimmer langsamlaufregler nur bei Schließung
PROG Programmierungs-Schaltknopftaste
F1 T 2 A Sicherung Transformatorschutz (externem zur platine B2 24V)
F2 T 8 A Sicherung Motorschutz
F
N
J15 F1F2J14J13
J12 J11 J10 J9 J8 J7 J6
J1
J4
J3
J2
PROG
RUN
TCA
SENS
LOW SP
J5
