RIB B2 - Page 15

15
F

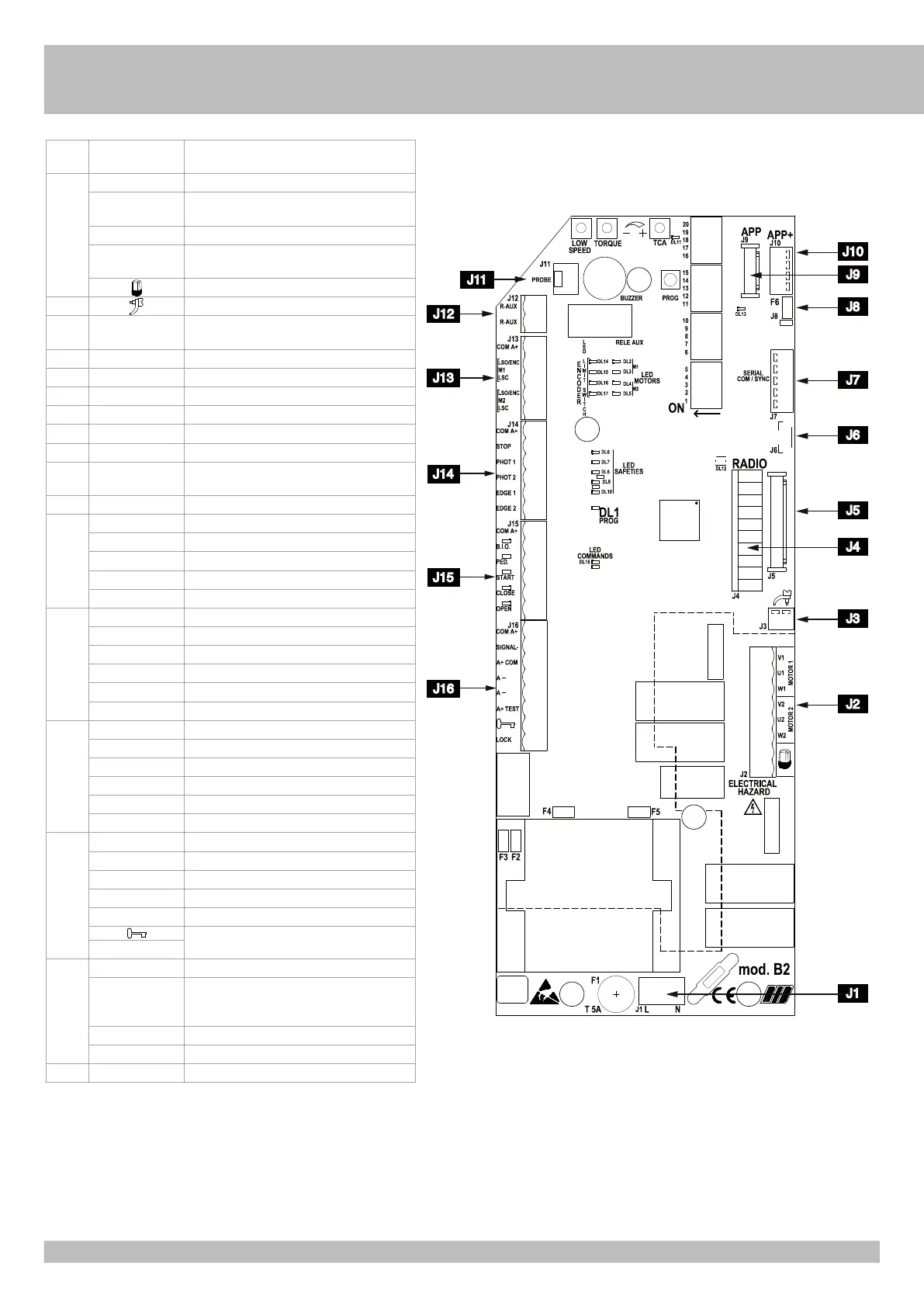

A - BRANCHEMENTS
J1 N -L Alimentation 230 Vac 50/60 Hz
(120 V 60 Hz sur demande)
J2 U1 CONNEXION COMMUN MOTEUR 1
V1 - W1 CONNEXION INVERSEURS ET CONDENSATEUR
MOTEUR 1
U2 CONNEXION COMMUN MOTEUR 2
V2 - W2 CONNEXION INVERSEURS ET CONDENSATEUR
MOTEUR 2
Connexion clignotant 230V (max 40W )
J3
Antenne radio 433 MHz
J4 RADIO Connecteur pour radio récepteur RIB à
enclenchement avec alimentation à 24Vdc
J5 RADIO Connecteur pour module radio ACG8069
J6 réservé
J7 SERIAL COM/SYNC Connecteur pour la connexion série
J8 RS485 terminaison de J10
J9 APP Connecteur de carte APP
J10 APP+ Connecteur de carte APP+
J11 PROBE Bornier de raccordement à la sonde de réchauffage
incorporé sur le moteur KING ICE et KING EVO ICE
J12 R-AUX Contact de relais auxiliaire (NO) Max 700 W
J13 COM A+ Commun des contacts / Positif 24 Vdc
LSO M1/ENC Fin de course d’ouverture M1
LSC M1 Fin de course de fermeture M1
LSO M2/ENC Fin de course d’ouverture M2
LSC M2 Fin de course de fermeture M2
J14 COM A+ Commun des contacts / Positif 24 Vdc
STOP Contact impulsion de stop (NF)
PHOT 1 Contact photocellules 1 (NF)
PHOT 2 Contact photocellules 2 (NF)
EDGE 1 Contact barre palpeuse de sécurité 1 (NF)
EDGE 2 Contact barre palpeuse de sécurité 2 (NF)
J15 COM A+ Commun des contacts / Positif 24 Vdc
B.I.O. Contact d'une horloge (NO)
PED. Contact commande ouverture piétonne (NO)
START Contact impulsion simple (NO)
CLOSE Contact impulsion de fermeture (NO)
OPEN Contact impulsion d’ouverture (NO)
J16 COM A+ Commun des contacts / Positif 24 Vdc
SIGNAL - Voyant portail ouvert (24Vdc 3W max)
A+ COM Positif pour alimentation accessoires à 24Vdc
A - Négatif pour alimentation accessoires à 24 Vdc
A+ TEST Positif pour alimentation autotest photocellules
Connexion électro-serrure (MAX 15W 12V)
LOCK
PROG Bouton pour la programmation
TCA Trimmer de réglage du temps d’attendue
avant avoir la fermeture automatique (DÉFAUT
DÉSHABILITÉ ET LED DL11 ÉTEINT)
TORQUE Trimmer de réglage de la force
LOW SPEED Trimmer de réglage de la basse vitesse
F1 T 5A Fusible de protection moteur
J4
J2
J1
J3
J5
J7
J6
J8
J10
J9
J12
J13
J11
J14
J16
J15
