RIB B2 - Page 42

42
E
S

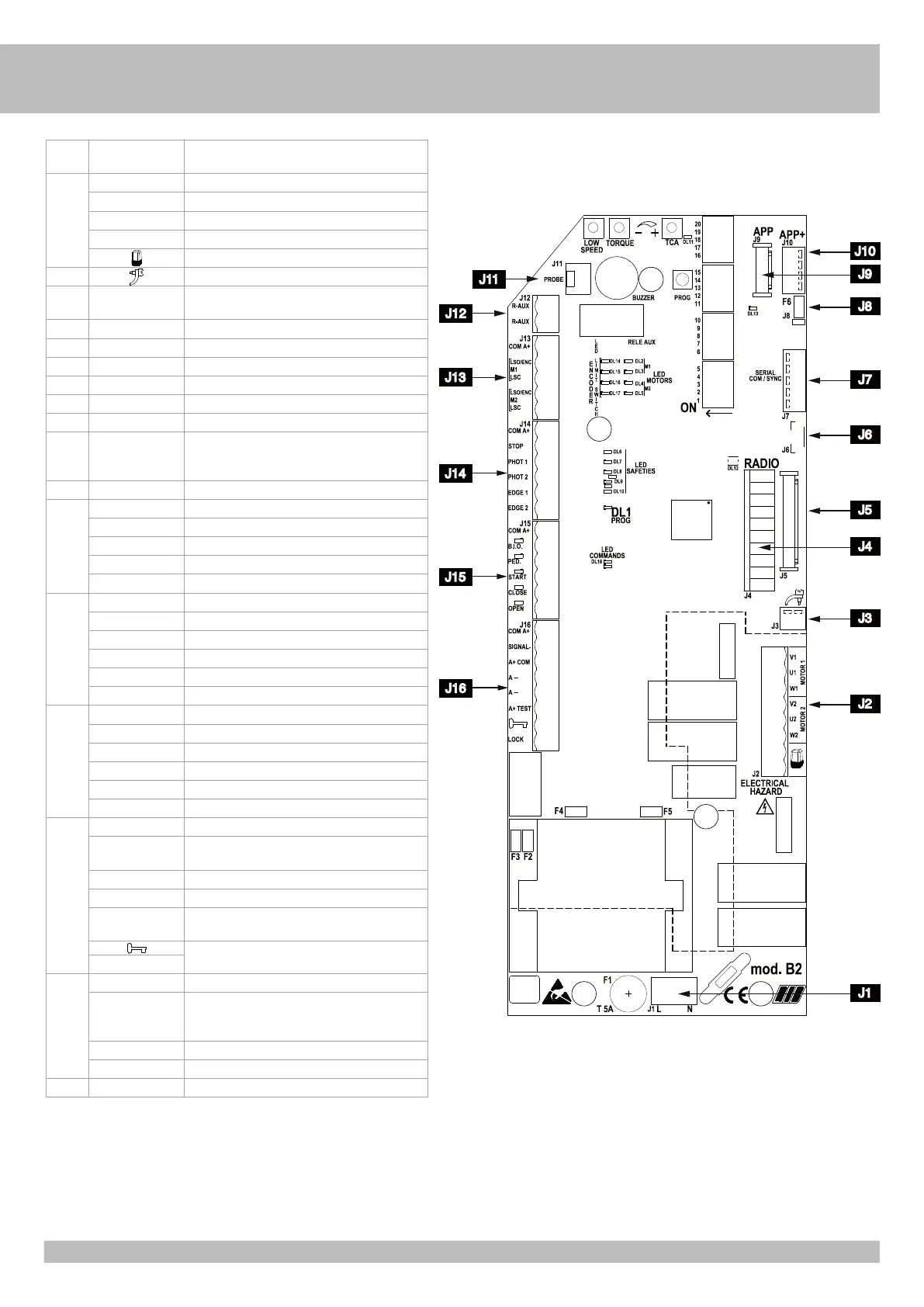

A - CONEXIÓN
J1 N -L Alimentación 230 Vac 50/60 Hz
(120 V 60 Hz a pedido)
J2 U1 Conexión común del motor 1
V1 - W1 Conexión inversores y condensador del motor 1
U2 Conexión común del motor 2
V2 - W2 Conexión inversores y condensador del motor 2
Intermitente (máx. 40W)
J3
Antenna radio 433 MHz
J4 RADIO Conector para radio receptor RIB con alimentación
de 24Vdc
J5 RADIO Conector para módulo radio ACG8069
J6 reservado
J7 SERIAL COM/SYNC Conector para conexión en serie
J8 Terminación RS485 de J10
J9 APP Conector de tarjeta APP
J10 APP+ Conector de tarjeta APP +
J11 PROBE Bornera para enlace con sonda de calentamiento
incorporada, sòlo para operadores KING ICE y KING
EVO ICE
J12 R-AUX Contacto de relé auxiliar (NA) Max 700 W
J13 COM A+ Común de los contactos / Positivo 24 Vdc
LSO/ENC M1 Final de carrera de apertura M1 / Encoder M1
LSC M1 Final de carrera de cierre M1
LSO/ENC M2 Final de carrera de apertura M2 / Encoder M2
LSC M2 Final de carrera de cierre M2
J14 COM A+ Común de los contactos / Positivo 24 Vdc
STOP Contacto para impulsos de stop (NC)
PHOT 1 Contacto de las fotocélulas 1 (NC)
PHOT 2 Contacto de las fotocélulas 2 (NC)
EDGE 1 Contacto banda de seguridad 1 (NC)
EDGE 2 Contacto banda de seguridad 2 (NC)
J15 COM A+ Común de los contactos / Positivo 24 Vdc
B.I.O. Contacto dedicado a un reloj (NA)
PED. Contacto del mando abertura peatonal (NA)
START Contacto para impulsos individuales (NA)
CLOSE Contacto para impulsos de cierre (NA)
OPEN Contacto para impulsos de apertura (NA)
J16 COM A+ Común de los contactos / Positivo 24 Vdc
SIGNAL - Indicador luminoso de cancela abierta (24Vdc 3W
máx)
A+ COM Positivo 24 Vdc / Común de los contactos
A - Negativo 24Vdc para alimentación accesorios
A+ TEST Positivo 24Vdc para alimentación autotest
fotocélulas
Conexión cerradura eléctrica (MAX 15W 12V)
LOCK
PROG Botón para la programación
TCA Trimmer de reglamento del tiempo de esperada
antes de tener del cierre automático (por defecto NO
HABILITADO y LED DL11 APAGADO)
TORQUE Trimmer de reglamento de la fuerza
LOW SPEED Trimmer de reglamento de la velocidad lenta
F1 T 5A Fusible para la protección de los motores
J4
J2
J1
J3
J5
J7
J6
J8
J10
J9
J12
J13
J11
J14
J16
J15
