RIB B2 - Page 6

6
I

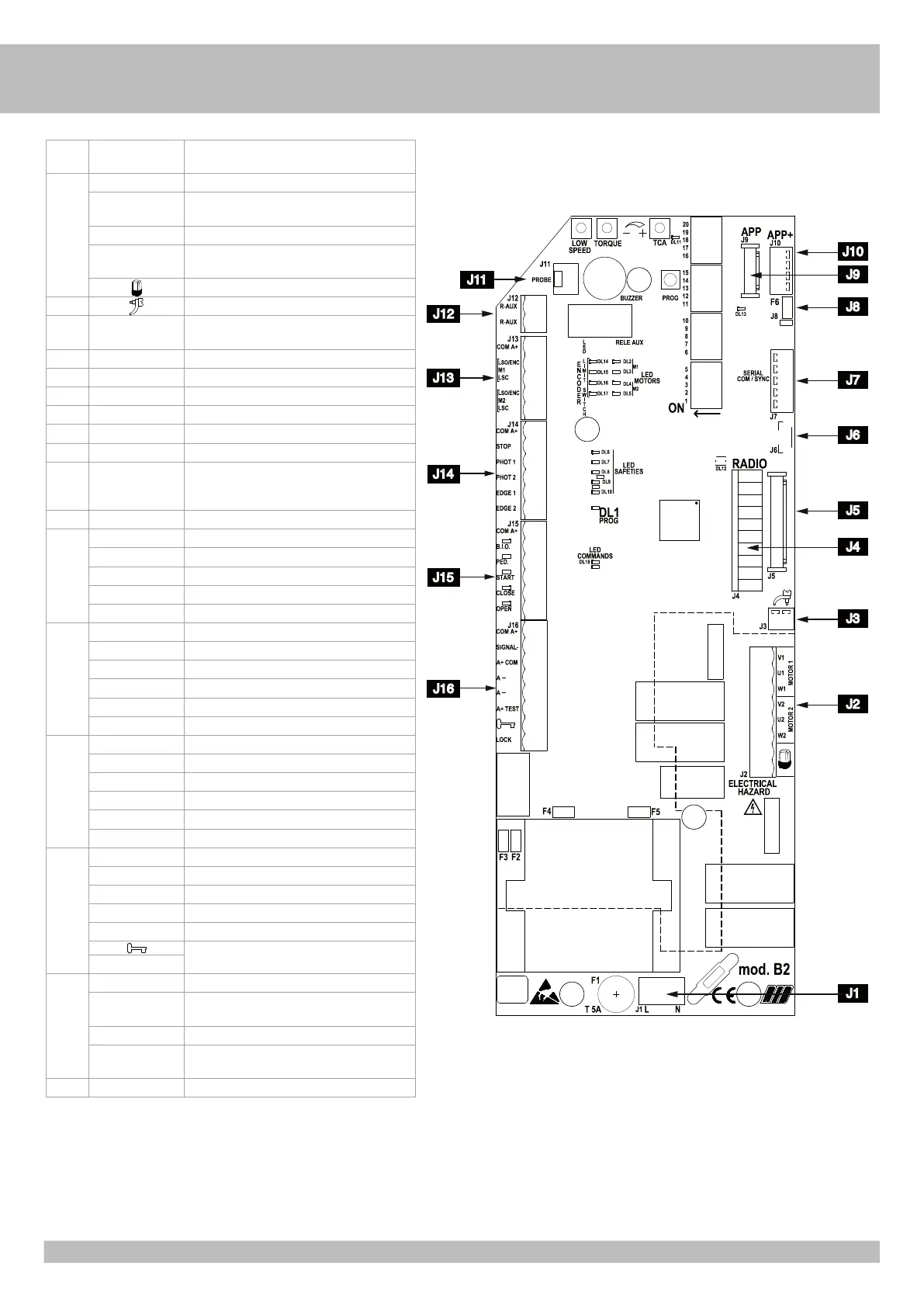

A - CONNESSIONI
J1 N -L Alimentazione 230 Vac 50/60 Hz
(120V/60Hz a richiesta)
J2 U1 COLLEGAMENTO COMUNE MOTORE 1
V1 - W1 COLLEGAMENTO INVERTITORI E CONDENSATORE
MOTORE 1
U2 COLLEGAMENTO COMUNE MOTORE 2
V2 - W2 COLLEGAMENTO INVERTITORI E CONDENSATORE
MOTORE 2
Lampeggiatore (max 40W )
J3
Antenna radio 433 MHz
J4 RADIO Connettore per radio ricevitore ad innesto con
alimentazione a 24 Vdc
J5 RADIO Connettore per modulo radio ACG8069
J6 Riservato
J7 SERIAL COM/SYNC Connettore per collegamento seriale
J8 Terminazione RS485 di J10
J9 APP Connettore Scheda APP
J10 APP+ Connettore Scheda APP+
J11 PROBE Morsettiera per il collegamento alla sonda
riscaldatore incorporata nel KING ICE e KING
EVO ICE
J12 R-AUX Morsetti relè AUX (NA) Max 700W
J13 COM A+ Comune dei contatti / Positivo 24 Vdc
LSO/ENC M1 Finecorsa di apertura M1 / Encoder M1
LSC M1 Finecorsa di chiusura M1
LSO/ENC M2 Finecorsa di apertura M2 / Encoder M2
LSC M2 Finecorsa di chiusura M2
J14 COM A+ Comune dei contatti / Positivo 24 Vdc
STOP Contatto impulso di stop (NC)
PHOT 1 Contatto fotocellule 1 (NC)
PHOT 2 Contatto fotocellule 2 (NC)
EDGE 1 Contatto costa 1 (NC)
EDGE 2 Contatto costa 2 (NC)
J15 COM A+ Comune dei contatti / Positivo 24 Vdc
B.I.O. Contatto orologio
PED. Contatto comando apertura pedonale (NA)
START Contatto impulso singolo (NA)
CLOSE Contatto impulso di chiusura (NA)
OPEN Contatto impulso di apertura (NA)
J16 COM A+ Comune dei contatti / Positivo 24 Vdc
SIGNAL - Spia cancello aperto 24 Vdc 3W max
A+ COM Positivo 24 Vdc / Comune dei contatti
A - Negativo per alimentazione accessori a 24 Vdc
A+ TEST Positivo per alimentazione autotest fotocellule
Collegamento elettroserratura (MAX 15W 12V)
LOCK
PROG Pulsante per la programmazione
TCA Regolatore tempo di attesa prima della chiusura
automatica
TORQUE Regolatore elettronico della forza
LOW SPEED Regolatore elettronico della velocità lenta in
accostamento con DIP 15 ON
F1 T 5A Fusibile di protezione motori
J4
J2
J1
J3
J5
J7
J6
J8
J10
J9
J12
J13
J11
J14
J16
J15
