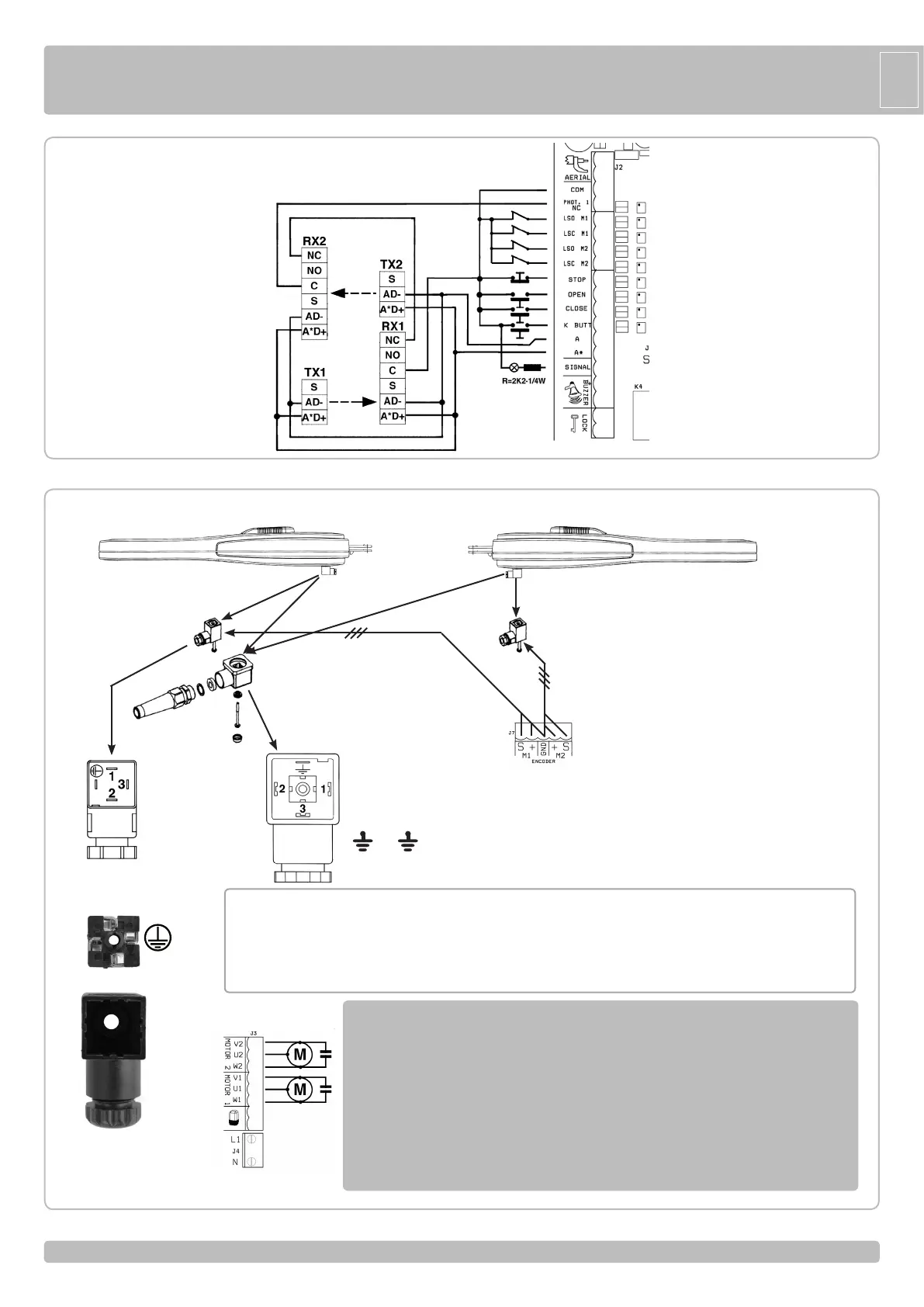

A - VERBINDUNGEN
D
ELEKTROANSCHLÖÜSSE
ACHTUNG!
Die Verbindungskabel vom Motor zum Steuergerät dürfen nicht länger als 15
m sein. Der Querschnitt der Zuleitungen zum Motor muss mindestens 1,5 mm
2
betragen. Der Querschnitt der Zuleitung für Zusatzgeräte muss mindestens 0,75
mm
2
betragen.
Der Querschnitt der Zuleitung für den Encoder muss mindestens 0,75mm
2
haben,
und Sie muss abgeschirmt sein (Kode ACG2133).
Der Einsatz von abgeschirmtem Kabel ist ratsam, da es sonst zu Fehlern im
Programmablauf kommen kann.
Um ein korrektes arbeiten des Encoders zu garantieren, beachten Sie die Installation
der Anschlusskabel.
M1 M2
1 -> V
2 -> W
3 -> U
->
*
Wo:
=> 1-2-3 sind Klemmen des Konnektors, an den jeweils ein Ende der drei Kabel angeschlossen werden muss
(die Abschirmung nicht anschließen).
=> S, +, GND sind die Klemmen der Elektronik-Schalttafel, an die das jeweilige andere Ende der drei Kabel
angeschlossen wird. Die Abschirmung wird zusammen mit dem Erdabschirmung Kabel verbunden- und
nich GND.
AUSSENSICHT
VERBINDUNG ENCODER
INTERNE SICHT
KABELVERBINDUNG
VERBINDUNG ENCODER
1 -> S
2 -> +
3 -> GND
*
3
2
1
KS2 Kode BC07048
