16
*(vois figure 6 à page 18) ** Variable en fonction de la distance à partir du quel le bras articulé a été divisé
Ôter le boîtier du tableau électronique de façon à créer de l’espace à l’intérieur de la colonne.
Fig. 1 - Dévisser les deux bagues.
Fig. 2 - Enlever le balancier inférieur.
Fig. 3 - Ôter les deux inserts ronds en plastique du tube central car ils ne sont utilisés que pour le montage du troisième ressort.
Fig. 4 - Insérer les deux ressorts sur les tubes latéraux. N.B. Le choix des ressorts doit être effectué conformément au TABLEAU CHOIX ET RÉGLAGE DES RESSORTS.
Fig. 5 - Fixer le balancier inférieur de façon à ce que la surface des deux inserts en plastique soit en contact avec les ressorts latéraux.
Fig. 6 - Visser la première bague de façon à ce que le côté ayant la surface lisse plus grande soit en contact avec le balancier.
Fig. 7 - N.B.: VISSER LA BAGUE COMME INDIQUÉ AU TABLEAU SUPÉRIEUR (TIRAGE H - Fig. 6 à la pag. 18) avec la clé fournie en dotation.
Visser la deuxième bague de façon à bloquer la première.
Procéder au montage de la tige en suivant les indications décrites au paragraphe “MONTAGE DE LA TIGE”.

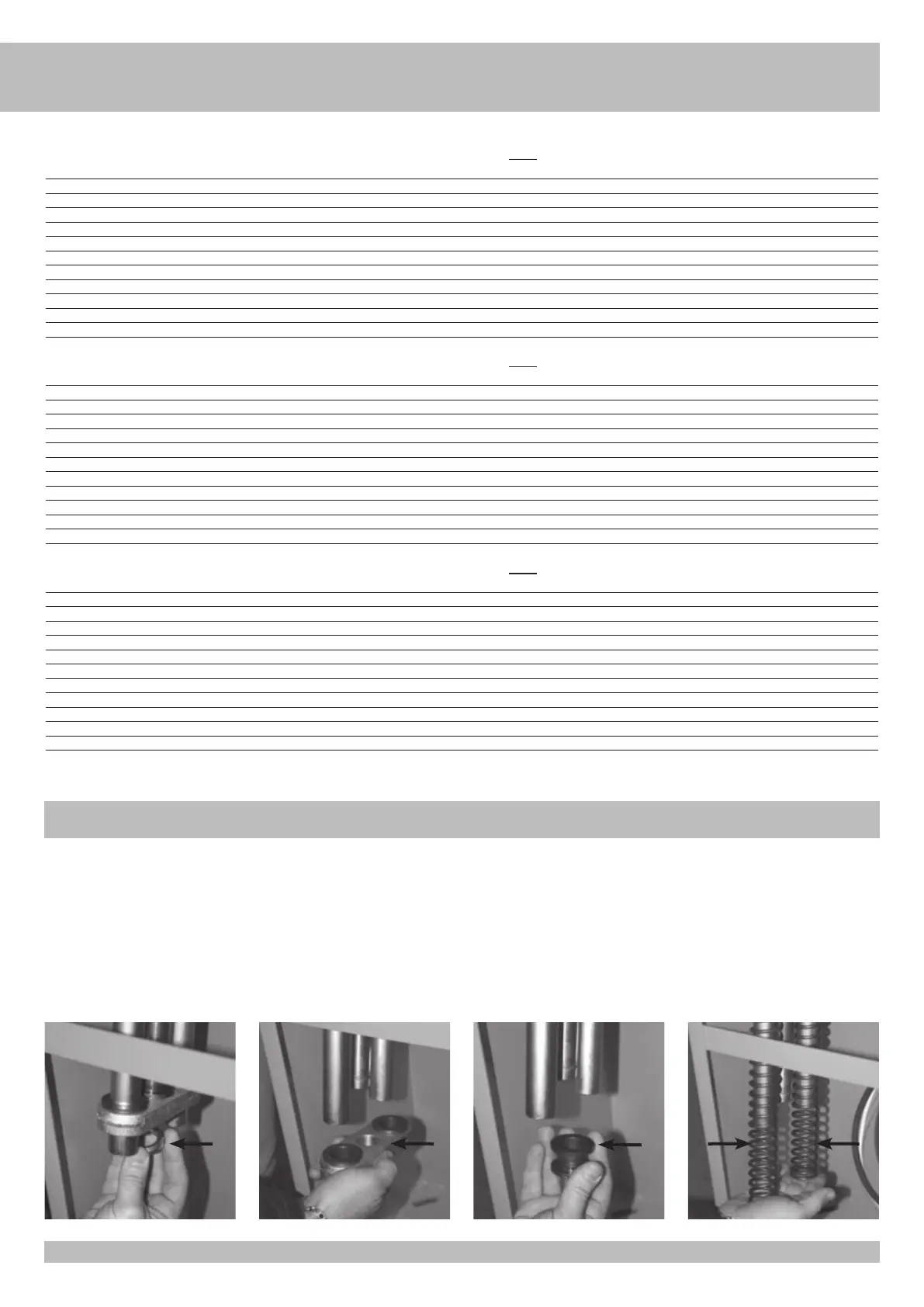

TABLEAU RELATIF AU RÉGLAGE DES RESSORTS POUR LISSE L = 3 m
TYPE DE LISSE CODE N° - CODE RESSORTS TENSION H*
Lisse Ø 60 RIB telescopique ACG8517+ACG8552 n. 2 ACG8640 Ø 4 20
Lisse Ø 80 RIB ACG8501+ACG8548G n. 3 ACG8640 Ø 4 20
Lisse Ø 80 RIB articulée ACG8223+ACG8548G n. 2 ACG8641 Ø 4,5 --**
Lisse Ø 80 RIB avec fourche escamotable ACG8501+ACG8548G+ACG8283 n. 2 ACG8641 Ø 4,5 20
Lisse Ø 80 RIB avec fotocosta ACG8501+ACG8548G+ACG7090+ACG8611 n. 2 ACG8641 Ø 4,5 20
Lisse Ø 80 RIB avec fotocosta+fourche escamotable ACG8501+ACG8548G+ACG7090+ACG8611+ACG8283 n. 2 ACG8641 Ø 4,5 25
Lisse Ø 80 RIB avec ridelle ACG8501+ACG8548G+ACG8291 n. 2 ACG8641 Ø 4,5 20
Lisse Ø 80 RIB avec ridelle+magnéto ACG8501+ACG8548G+ACG8291+ACG8073 n. 2 ACG8641 Ø 4,5 25
Lisse Ø 80 RIB avec ridelle+fourche escamotable ACG8501+ACG8548G+ACG8291+ACG8283 n. 2 ACG8641 Ø 4,5 25
Lisse Ø 80 RIB avec fotocosta+magnéto ACG8501+ACG8548G+ACG7090+ACG8611+ACG8073 n. 2 ACG8641 Ø 4,5 25
Lisse Ø 80 RIB avec magnéto ACG8501+ACG8548G+ACG8073 n. 2 ACG8641 Ø 4,5 20
TABLEAU RELATIF AU RÉGLAGE DES RESSORTS POUR LISSE L = 4 m
TYPE DE LISSE CODE N° - CODE RESSORTS TENSION H*
Lisse Ø 60 RIB telescopique ACG8518+ACG8552 n. 3 ACG8640 20
Lisse Ø 80 RIB ACG8502+ACG8548G n. 1 ACG8640 Ø 4 + n. 2 ACG8641 Ø 4,5 20
Lisse Ø 80 RIB articulée ACG8224+ACG8548G n. 3 ACG8641 Ø 4,5 --**
Lisse Ø 80 RIB avec fourche escamotable ACG8502+ACG8548G+ACG8283 n. 3 ACG8641 Ø 4,5 20
Lisse Ø 80 RIB avec fotocosta ACG8502+ACG8548G+ACG7090+ACG8611 n. 3 ACG8641 Ø 4,5 20
Lisse Ø 80 RIB avec magnéto ACG8502+ACG8548G+ACG8073 n. 3 ACG8641 Ø 4,5 20
Lisse Ø 80 RIB avec fotocosta+fourche escamotable ACG8502+ACG8548G+ACG7090+ACG8611+ACG8283 n. 2 ACG8641 Ø 4,5 + n. 1 ACG8642 Ø 5 20
Lisse Ø 80 RIB avec fotocosta+magnéto ACG8502+ACG8548G+ACG7090+ACG8611+ACG8073 n. 2 ACG8641 Ø 4,5 + n. 1 ACG8642 Ø 5 25
Lisse Ø 80 RIB avec ridelle ACG8502+ACG8548G+ACG8290+ACG8290 n. 3 ACG8641 Ø 4,5 20
Lisse Ø 80 RIB avec ridelle+magnéto ACG8502+ACG8548G+ACG8290+ACG8290+ACG8073 n. 2 ACG8642 Ø 5 + n. 1 ACG8641 Ø 4,5 20
Lisse Ø 80 RIB avec ridelle+fourche esc. ACG8502+ACG8548G+ACG8290+ACG8290+ACG8283 n. 1 ACG8641 Ø 4,5 + n. 2 ACG8642 Ø 5 20
TABLEAU RELATIF AU RÉGLAGE DES RESSORTS POUR LISSE L = 5 m
TYPE DE LISSE CODE N° - CODE RESSORTS TENSION H*
Lisse Ø 80 RIB ACG8503+ACG8548G n. 2 ACG8642 Ø 5 + n. 1 ACG8641 Ø 4,5 20
Lisse Ø 80 RIB telescopique ACG8522+ACG8548G n. 1 ACG8642 Ø 5 + n. 2 ACG8641 Ø 4,5 20
Lisse Ø 80 RIB articulée ACG8225+ACG8548G n. 2 ACG8642 Ø 5 + n. 1 ACG8643 Ø 5,5 --**
Lisse Ø 80 RIB avec fourche escamotable ACG8503+ACG8548G+ACG8283 n. 2 ACG8642 Ø 5 + n. 1 ACG8643 Ø 5,5 15
Lisse Ø 80 RIB avec fotocosta ACG8503+ACG8548G+ACG7090+ACG8611 n. 2 ACG8642 Ø 5 + n. 1 ACG8643 Ø 5,5 15
Lisse Ø 80 RIB avec magnéto ACG8503+ACG8548G+ACG8073 n. 2 ACG8642 Ø 5 + n. 1 ACG8643 Ø 5,5 15
Lisse Ø 80 RIB avec ridelle ACG8503+ACG8548G+ACG8290+ACG8291 n. 2 ACG8643 Ø 5,5 + n. 1 ACG8642 Ø 5 15
Lisse Ø 80 RIB avec ridelle+magnéto ACG8503+ACG8548G+ACG8290+ACG8291+ACG8073 n. 3 ACG8643 Ø 5,5 20
Lisse Ø 80 RIB avec ridelle+fourche esc. ACG8503+ACG8548G+ACG8290+ACG8291+ACG8283 n. 3 ACG8643 Ø 5,5 20
Lisse Ø 80 RIB avec fotocosta+fourche esc. ACG8503+ACG8548G+ACG7090+ACG8611+ACG8283 n. 3 ACG8643 Ø 5,5 20
Lisse Ø 80 RIB avec fotocosta+magnéto ACG8503+ACG8548G+ACG7090+ACG8611+ACG8073 n. 3 ACG8643 Ø 5,5 15
F
MONTAGE 2 RESSORTS D’ÉQUILIBRAGE
1
2 3 4
