RIB RAPID S - Características Técnicas

45
1
CARACTERÍSTICAS TÉCNICAS
Operador irreversible ambidiestro, utilizado para mover plume de hasta fino
a 4 m de longitud.
El operador RAPID S puede soportar incluso barras de hasta 5 m de largo,
si no se utiliza en modo intensivo (máx 400 maniobras al día). Para el uso
intensivo (número de maniobras al día superiores a 400) utilizar sólo el
operador RAPID N (cód. AA50080F).
La columna està protegida con cataforesis y barnizadura termoendureciente.
La pluma puede ser de una sola pieza o, en caso de haber obstáculos encima
de la barrera, articulado. En este caso, especificar la altura del obstáculo desde
el suelo.
La pluma de la barrera viene preparada para la instalación de una banda
neumática o fotoeléctrica.
N.B. Es obligatorio adecuar las características de la barrera a las normas y
leyes vigentes.
FIJACIÓN DE RAPID S
Una vez cementada la base en la posición elegida (cód. ACG8110), fijar a ella
la barrera RAPID S con las tuercas respectivas, utilizando una llave hexagonal
Nº 19.

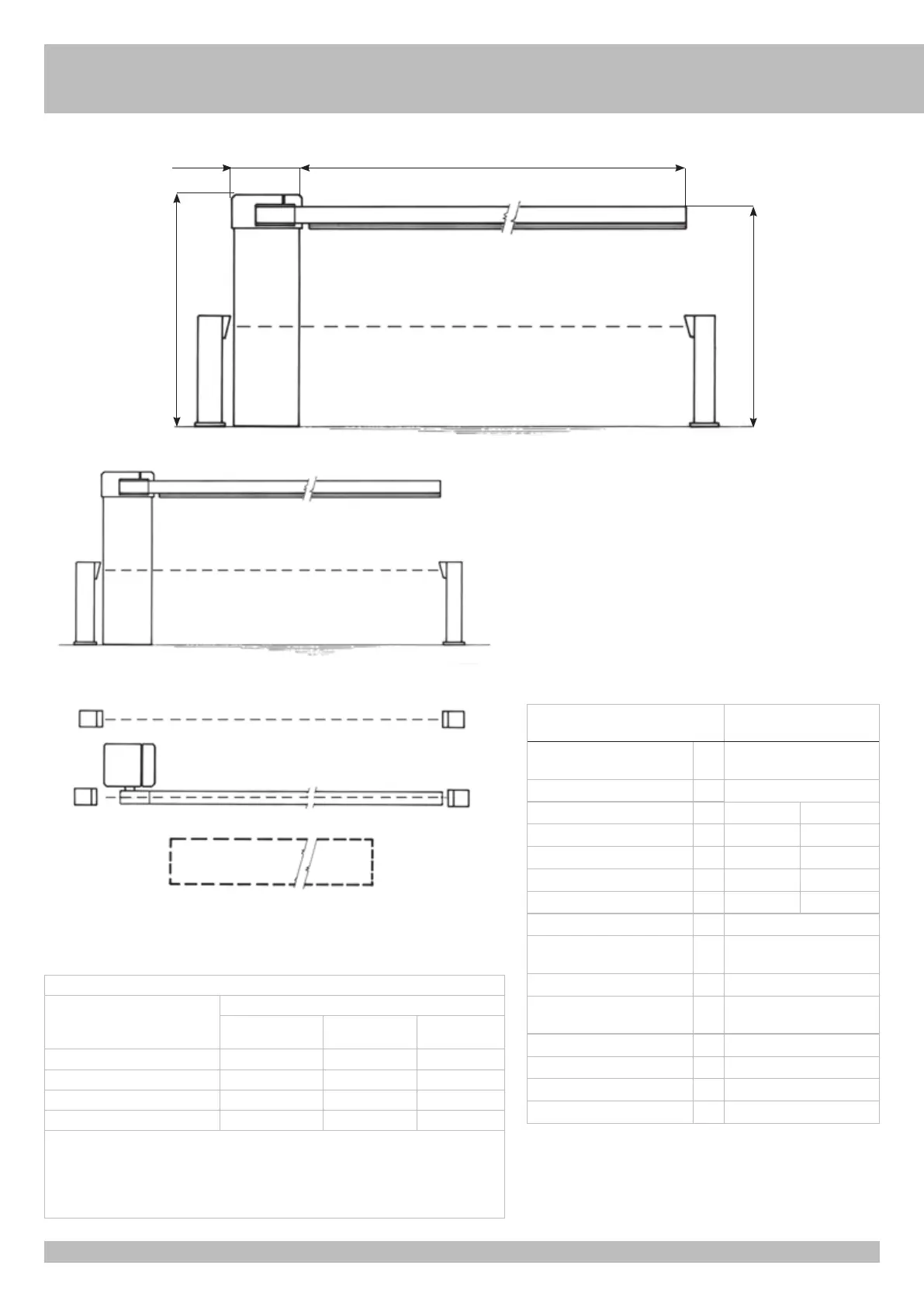

Medidas en
mm
1 - Barrera RAPID S
2 - Fotocélulas de seguridad
3 - Columna para fotocélulas
4 - Banda electrica o neumática
5 - Sensor magnético
- Selector de llave
- Antena de radio
2
280 x 300
3000 - 4000
1065
1000
❺
❶
❹
❷
❷
❷
❷
❷
❷
❸
❸ ❸
❸
❸
❸
CARACTERÍSTICAS
TÉCNICAS
RAPID S
Longitud máxima de la asta m
3-4 m modo intensivo
5 m modo no intensivo
Tiempo de apertura s 3
Alimentación y frecuencia 230V~ 50Hz 230V~ 60Hz
Potencia del motor W 240 285
Absorción A 1 1,3
Condensador
mF 10 10
Par máx. sobre el eje porta-asta Nm 80 73
Ciclos normativos n° ∞ - 3s/2s
Ciclos diarios sugeridos n°
1200 para hasta 3-4 m
400 para hasta 5 m
Servicio 100%
Ciclos garantizados n°
1200 para hasta 3-4 m
400 para hasta 5 m
Lubricación SHELL OMALA S2 G100
Peso máx. kg 62
Temperatura °C -10 ÷ +55
Grado de protección IP 54
E
S
DISPOSICIÒN DE LA INSTALACIÒN
Componentes a instalar según la norma EN12453
TIPO DE MANDO
USO DEL CIERRE
Personas expertas (fuera
de un área pública*)
Personas expertas
(área pública)
Uso ilimitado
En presencia de alguien A B -
Con impulsos a la vista (Ej. sensor) C C C e D
Con impulsos no a la vista (Ej. telemando) C C e D C e D
Automatico C e D C e D C e D
*un ejemplo típico son los cierres que no dan a la calle.
A: Pulsador de mando en presencia de alguien, (es decir con acción mantenida), como cód. ACG2013.
B: Interruptor de llave en presencia de alguien, como cód. ACG1010.
C: Costas como cód. ACG3010 y / o otros dispositivos que limitan las fuerzas entre limites de las normas EN
12453 - Appendix A.
D: Fotocélulas, como cód. ACG8026.
