RIB RAPID S - Page 46

46
*(ver fig. 6 a pág. 48) **Puede variar segùn la distancia que hay donde el brazo articulado fue dividido
Quitar la caja del cuadro eléctrico para generar espacio en el interior de la columna.
Fig. 1 - Desenroscar los dos anillos.
Fig. 2 - Retirar el balancín inferior.
Fig. 3 - Quitar los dos insertos plásticos redondos del tubo central ya que sólo se utilizan para el montaje del tercer resorte.
Fig. 4 - Introducir los dos resortes sobre los tubos laterales. NOTA: La elección de los resortes debe efectuarse teniendo en cuenta la TABLA DE SELECCIÓN Y REGULACIÓN DE
RESORTES.
Fig. 5 - Asegurar el balancín inferior de modo que la superficie de los dos insertos plásticos quede en contacto con los resortes laterales.
Fig. 6 - Enroscar el primer anillo de modo que el lado con superficie lisa más grande quede en contacto con el balancín.
Fig. 7 - NOTA: ENROSCAR EL ANILLO COMO SE INDICA EN LA TABLA SUPERIOR (TIRO H - Fig. 6, página 48) utilizando la correspondiente llave que se suministra. Enroscar el
segundo anillo para que primero quede bloqueado.
Proceder al montaje del asta según las indicaciones descritas en el párrafo “MONTAJE DE LA BARRA”.
TABLA REGULACIÓN RESORTES PARA PLUMA L = 3 m
TIPO PLUMA CODIGO N° - CODIGO RESORTES TIRO H*
Pluma Ø60 telescopica ACG8517+ACG8552 n. 2 ACG8640 Ø 4 20
Pluma Ø80 ACG8501+ACG8548G n. 3 ACG8640 Ø 4 20
Pluma Ø80 articulado ACG8223+ACG8548G n. 2 ACG8641 Ø 4,5 --**
Pluma Ø80 con soporte ACG8501+ACG8548G+ACG8283 n. 2 ACG8641 Ø 4,5 20
Pluma Ø80 con banda ACG8501+ACG8548G+ACG7090+ACG8611 n. 2 ACG8641 Ø 4,5 20
Pluma Ø80 con banda y soporte ACG8501+ACG8548G+ACG7090+ACG8611+ACG8283 n. 2 ACG8641 Ø 4,5 25
Pluma Ø80 con rastrillo ACG8501+ACG8548G+ACG8291 n. 2 ACG8641 Ø 4,5 20
Pluma Ø80 con rastrillo y electroiman ACG8501+ACG8548G+ACG8291+ACG8073 n. 2 ACG8641 Ø 4,5 25
Pluma Ø80 con rastrillo y soporte ACG8501+ACG8548G+ACG8291+ACG8283 n. 2 ACG8641 Ø 4,5 25
Pluma Ø80 con banda y electroiman ACG8501+ACG8548G+ACG7090+ACG8611+ACG8073 n. 2 ACG8641 Ø 4,5 25
Pluma Ø80 con electroiman ACG8501+ACG8548G+ACG8073 n. 2 ACG8641 Ø 4,5 20
TABLA REGULACIÓN RESORTES PARA PLUMA L = 4 m
TIPO PLUMA CODIGO N° - CODIGO RESORTES TIRO H*
Pluma Ø60 telescopica ACG8518+ACG8552 n. 3 ACG8640 20
Pluma Ø80 ACG8502+ACG8548G n. 1 ACG8640 Ø 4 + n. 2 ACG8641 Ø 4,5 20
Pluma Ø80 articulado ACG8224+ACG8548G n. 3 ACG8641 Ø 4,5 --**
Pluma Ø80 con soporte ACG8502+ACG8548G+ACG8283 n. 3 ACG8641 Ø 4,5 20
Pluma Ø80 con banda ACG8502+ACG8548G+ACG7090+ACG8611 n. 3 ACG8641 Ø 4,5 20
Pluma Ø80 con electroiman ACG8502+ACG8548G+ACG8073 n. 3 ACG8641 Ø 4,5 20
Pluma Ø80 con banda y soporte ACG8502+ACG8548G+ACG7090+ACG8611+ACG8283 n. 2 ACG8641 Ø 4,5 + n. 1 ACG8642 Ø 5 20
Pluma Ø80 con banda y electroiman ACG8502+ACG8548G+ACG7090+ACG8611+ACG8073 n. 2 ACG8641 Ø 4,5 + n. 1 ACG8642 Ø 5 25
Pluma Ø80 con rastrillo ACG8502+ACG8548G+ACG8290+ACG8290 n. 3 ACG8641 Ø 4,5 20
Pluma Ø80 con rastrillo y electroiman ACG8502+ACG8548G+ACG8290+ACG8290+ACG8073 n. 2 ACG8642 Ø 5 + n. 1 ACG8641 Ø 4,5 20
Pluma Ø80 con rastrillo y soporte ACG8502+ACG8548G+ACG8290+ACG8290+ACG8283 n. 1 ACG8641 Ø 4,5 + n. 2 ACG8642 Ø 5 20
TABLA REGULACIÓN RESORTES PARA PLUMA L = 5 m
TIPO PLUMA CODIGO N° - CODIGO RESORTES TIRO H*
Pluma Ø80 ACG8503+ACG8548G n. 2 ACG8642 Ø 5 + n. 1 ACG8641 Ø 4,5 20
Pluma Ø80 telescopica ACG8522+ACG8548G n. 1 ACG8642 Ø 5 + n. 2 ACG8641 Ø 4,5 20
Pluma Ø80 articulado ACG8225+ACG8548G n. 2 ACG8642 Ø 5 + n. 1 ACG8643 Ø 5,5 --**
Pluma Ø80 con soporte ACG8503+ACG8548G+ACG8283 n. 2 ACG8642 Ø 5 + n. 1 ACG8643 Ø 5,5 15
Pluma Ø80 con banda ACG8503+ACG8548G+ACG7090+ACG8611 n. 2 ACG8642 Ø 5 + n. 1 ACG8643 Ø 5,5 15
Pluma Ø80 con electroiman ACG8503+ACG8548G+ACG8073 n. 2 ACG8642 Ø 5 + n. 1 ACG8643 Ø 5,5 15
Pluma Ø80 con rastrillo ACG8503+ACG8548G+ACG8290+ACG8291 n. 2 ACG8643 Ø 5,5 + n. 1 ACG8642 Ø 5 15
Pluma Ø80 con rastrillo y electroiman ACG8503+ACG8548G+ACG8290+ACG8291+ACG8073 n. 3 ACG8643 Ø 5,5 20
Pluma Ø80 con rastrillo y soporte ACG8503+ACG8548G+ACG8290+ACG8291+ACG8283 n. 3 ACG8643 Ø 5,5 20
Pluma Ø80 con banda y soporte ACG8503+ACG8548G+ACG7090+ACG8611+ACG8283 n. 3 ACG8643 Ø 5,5 20
Pluma Ø80 con banda y electroiman ACG8503+ACG8548G+ACG7090+ACG8611+ACG8073 n. 3 ACG8643 Ø 5,5 15

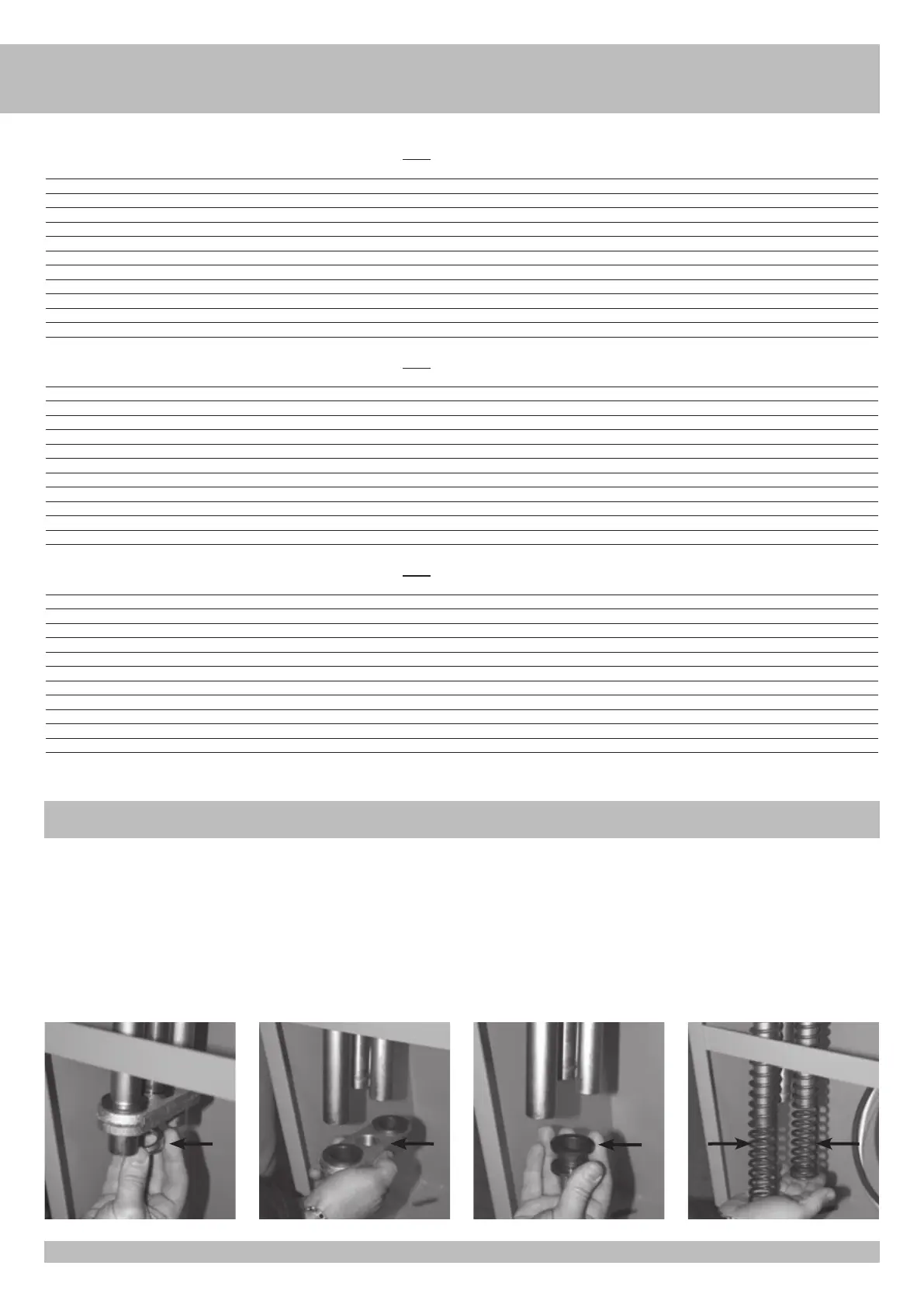

MONTAJE 2 RESORTES DE EQUILIBRIO
1
2 3 4
E
S
