RIB RAPID S - Caractéristiques Techniques

15
1
CARACTÉRISTIQUES TECHNIQUES
Operateur irréversible ambidextre (ouverture droite et gauche) utilisé pour
mettre en mouvement des lisses d’une longueur maximale de 4 m.
L’opérateur RAPID S peut également supporter une lisse de 5m en usage
non intensif (max 400 manoeuvres/jour). Pour un usage intensif (pour
un nombre de manoeuvres supérieur à 400/jour) utiliser uniquement
l’opérateur RAPID N (code AA50080F).
Le fût est traité par cataphorèse recouvert d’une peinture thermo durcissante.
La lisse de la barrière peut être fournie d’une seule pièce ou, en cas d’obstacles
en hauteur pouvant se trouver sur la trajectoire de la course, il est possible
de commander une lisse articulée, en spécifiant la hauteur de l’obstacle par
rapport au sol. La lisse de la barrière avec profil RIB à été conçue de façon à
pouvoir y insérer un cordon pneumatique ou un cordon avec photocellule.
N.B. Il est impératif de conformer les caractéristiques de l’installation aux
normes et aux réglementations en vigueur.
FIXATION DE LA RAPID S
Après avoir cimenté l’embase de fixation dans la position que vous jugerez
idéale, passer à la fixation de la RAPID S en utilisant les écrous fournis et une
clef hexagonale n° 19.
Mesures en
mm
1 - Barrière RAPID S
2 - Photocellules p/protection
3 - Poteau zingué p/cellule
4 - Barre palpeuse avec Photocellule
5 - Boucle magnetique
- Selecteur
- Antenne radio
2
280 x 300
3000 - 4000
1065
1000
❺
❶
❹
❷
❷
❷
❷
❷
❷
❸
❸ ❸
❸
❸
❸
CARACTERISTIQUES
TECHNIQUES
RAPID S
Longueur maxi de la lisse m
3-4 m usage intensif
5 m usage non intensif
Temps d’ouverture s 3
Alimentation et frequence 230V~ 50Hz 230V~ 60Hz
Puissance moteur W 240 285
Absorption A 1 1,3
Condensateur
mF 10 10
Couple maxi arbre sortie Nm 80 73
Cycles normatifs n° ∞ - 3s/2s
Cycles conseillés par jour n°
1200 pour lisse 3-4 m
400 pour lisse 5 m
Service 100%
Cycles consécutifs garantis n°
1200 pour lisse 3-4 m
400 pour lisse 5 m
Type d’huile SHELL OMALA S2 G100
Poids maximun kg 62
Température de travail °C -10 ÷ +55
Indìce de protection IP IP 54
F

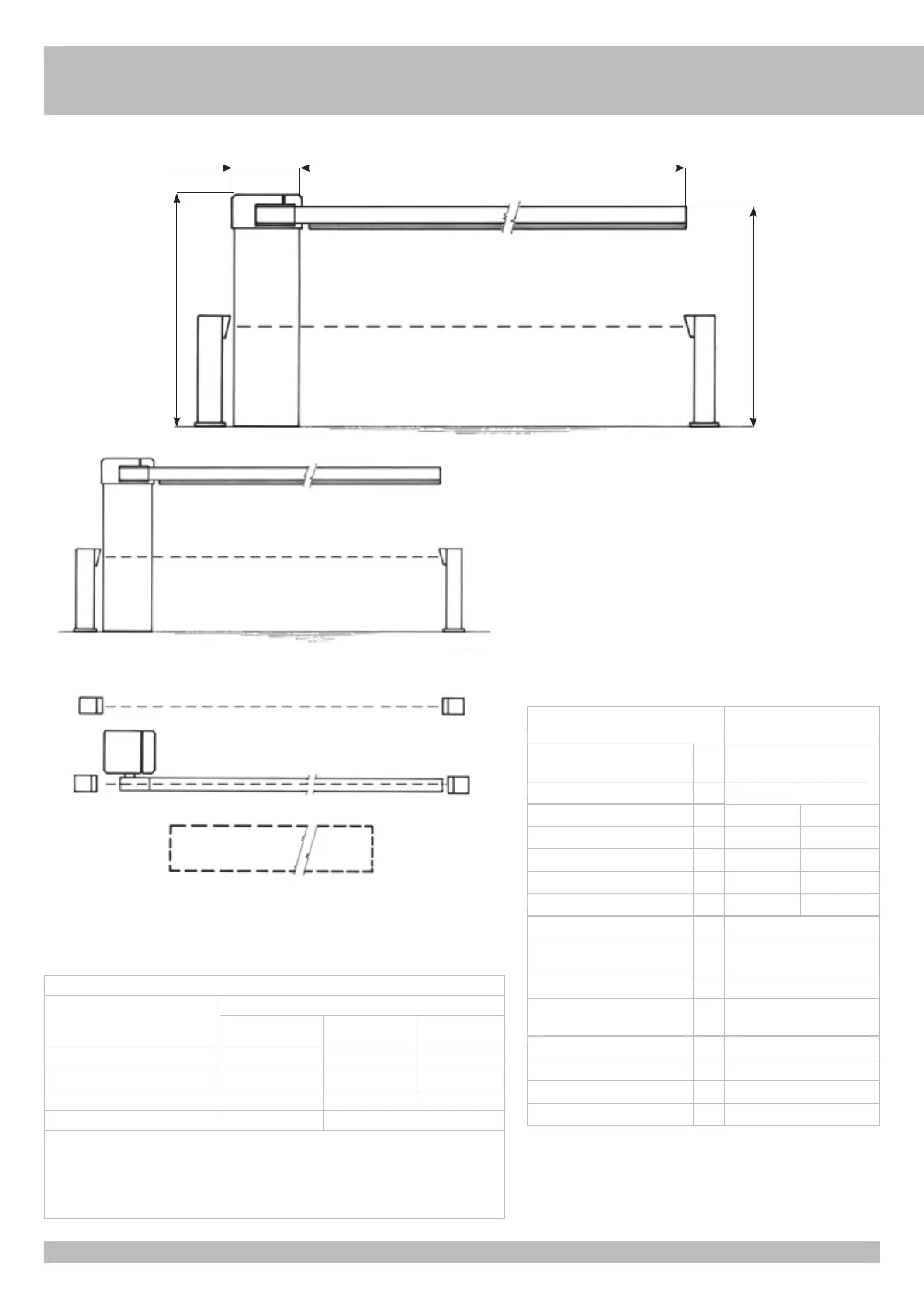

SCHÉMA DÉTAILLÉ DE L’INSTALLATION
Parties à installer conformément à la norme EN12453
TYPE DE COMMANDE
USAGE DE LA FERMETURE
Personnes expertes (au
dehors d’une zone publique*)
Personnes expertes
(zone publique)
Usage illimité
homme presente A B -
impulsion en vue (capteur) C C C e D
impulsion hors de vue (boîtier de commande) C C e D C e D
automatique C e D C e D C e D
* example typique: fermetures qui n’ont pas d’accès à un chemin public.
A: Touche de commande à homme present (à action maintenue), code ACG2013.
B: Sélecteur à clef à homme mort, code ACG1010.
C: Barre palpeuse, code ACG3010 et/ou autres dispositifs de limitation des forces dans les limites de la norme EN12453
- appendice A.
D: Cellules photo-électriques, code ACG8026.
