RIB RAPID S - Page 36

36
*(sehen Abb. 6 - pag. 38) ** Je nach Schwingarmabstand - Abtrennungspunkt - kann die Einstellung ändern
Das Gehäuse der elektronischen Schalttafel so entfernen, dass im Inneren der Säule genug Montageraum geschaffen wird.
Abb. 1 - Die beiden Nutmuttern lösen.
Abb. 2 - Die untere Ausgleichseinheit entfernen.
Abb. 3 - Die beiden runden Kunststoffeinsätze vom mittleren Rohr entfernen, da diese nur für die Montage der dritten Feder verwendet werden.
Abb. 4 - Die beiden Federn über die Seitenrohre streifen. ACHTUNG: Die Federn müssen gemäß der TABELLE ZUR AUSWAHL UND EINSTELLUNG DER FEDERN ausgewählt werden.
Abb. 5 - Die untere Ausgleichseinheit ansetzen, so dass die Oberfläche der beiden Kunststoffeinsätze in Kontakt mit den Seitenfedern kommt.
Abb. 6 - Die erste Nutmutter einschrauben, so dass die Seite mit der größeren und glatten Oberfläche in Kontakt mit der Ausgleichseinheit kommt.
Abb. 7 - ACHTUNG: DIE NUTMUTTER WIE IN DER OBIGEN TABELLE MIT DEM MITGELIEFERTEN SCHLÜSSEL FESTSCHRAUBEN (SPANNEN H - Abb. 6 auf Seite 38).
Die zweite Nutmutter so einschrauben, dass die erste fixiert wird.
Die Montage der Schranke gemäß der Beschreibung im Abschnitt “SCHRANKENMONTAGE” durchführen.
TABELLE ZUR EINSTELLUNG DER FEDERN FÜR DEN 3 m - LANGEN SCHRANKENBAUM
TYP DES SCHRANKENBAUMS KODE ZAHL - CODE DER FEDERN SPANNEN H*
Teleskop-Baum mit Ø 60 ACG8517+ACG8552 n. 2 ACG8640 Ø 4 20
Baum mit Ø 80 ACG8501+ACG8548G n. 3 ACG8640 Ø 4 20
Geknickter Baum mit Ø 80 ACG8223+ACG8548G n. 2 ACG8641 Ø 4,5 --**
Baum mit Pendelstütze und Ø 80 ACG8501+ACG8548G+ACG8283 n. 2 ACG8641 Ø 4,5 20
Baum mit Ø 80 und Fotokontaktleiste ACG8501+ACG8548G+ACG7090+ACG8611 n. 2 ACG8641 Ø 4,5 20
Baum mit Ø 80 und Fotokontaktleiste + hängendem Element ACG8501+ACG8548G+ACG7090+ACG8611+ACG8283 n. 2 ACG8641 Ø 4,5 25
Baum mit Ø 80 und Hängegitter ACG8501+ACG8548G+ACG8291 n. 2 ACG8641 Ø 4,5 20
Baum mit Ø 80 und Hängegitter + Magnet ACG8501+ACG8548G+ACG8291+ACG8073 n. 2 ACG8641 Ø 4,5 25
Baum mit Ø 80 und Hängegitter + hängendem Element ACG8501+ACG8548G+ACG8291+ACG8283 n. 2 ACG8641 Ø 4,5 25
Baum mit Ø 80 und Fotokontaktleiste + Magnet ACG8501+ACG8548G+ACG7090+ACG8611+ACG8073 n. 2 ACG8641 Ø 4,5 25
Baum mit Ø 80 und Magnet ACG8501+ACG8548G+ACG8073 n. 2 ACG8641 Ø 4,5 20
TABELLE ZUR EINSTELLUNG DER FEDERN FÜR DEN 4 m - LANGEN SCHRANKENBAUM
TYP DES SCHRANKENBAUMS KODE ZAHL - CODE DER FEDERN SPANNEN H*
Teleskop-Baum mit Ø 60 ACG8518+ACG8552 n. 3 ACG8640 20
Baum mit Ø 80 ACG8502+ACG8548G n. 1 ACG8640 Ø 4 + n. 2 ACG8641 Ø 4,5 20
Geknickter Baum mit Ø 80 ACG8224+ACG8548G n. 3 ACG8641 Ø 4,5 --**
Baum mit Ø 80 und hängendem Element ACG8502+ACG8548G+ACG8283 n. 3 ACG8641 Ø 4,5 20
Baum mit Ø 80 und Fotokontaktleiste ACG8502+ACG8548G+ACG7090+ACG8611 n. 3 ACG8641 Ø 4,5 20
Baum mit Ø 80 und Magnet ACG8502+ACG8548G+ACG8073 n. 3 ACG8641 Ø 4,5 20
Baum mit Ø 80 und Fotokontaktleiste + hängendem Element ACG8502+ACG8548G+ACG7090+ACG8611+ACG8283 n. 2 ACG8641 Ø 4,5 + n. 1 ACG8642 Ø 5 20
Baum mit Ø 80 und Fotokontaktleiste + Magnet ACG8502+ACG8548G+ACG7090+ACG8611+ACG8073 n. 2 ACG8641 Ø 4,5 + n. 1 ACG8642 Ø 5 25
Baum mit Ø 80 und Hängegitter ACG8502+ACG8548G+ACG8290+ACG8290 n. 3 ACG8641 Ø 4,5 20
Baum mit Ø 80 und Hängegitter + Magnet ACG8502+ACG8548G+ACG8290+ACG8290+ACG8073 n. 2 ACG8642 Ø 5 + n. 1 ACG8641 Ø 4,5 20
Baum mit Ø 80 und Hängegitter + hängendem Element ACG8502+ACG8548G+ACG8290+ACG8290+ACG8283 n. 1 ACG8641 Ø 4,5 + n. 2 ACG8642 Ø 5 20
TABELLE ZUR EINSTELLUNG DER FEDERN FÜR DEN 5 m - LANGEN SCHRANKENBAUM
TYP DES SCHRANKENBAUMS KODE ZAHL - CODE DER FEDERN SPANNEN H*
Baum mit Ø80 ACG8503+ACG8548G n. 2 ACG8642 Ø 5 + n. 1 ACG8641 Ø 4,5 20
Teleskop-Baum mit Ø80 ACG8522+ACG8548G n. 1 ACG8642 Ø 5 + n. 2 ACG8641 Ø 4,5 20
Geknickter Baum mit Ø 80 ACG8225+ACG8548G n. 2 ACG8642 Ø 5 + n. 1 ACG8643 Ø 5,5 --**
Baum mit Ø 80 und hängendem Element ACG8503+ACG8548G+ACG8283 n. 2 ACG8642 Ø 5 + n. 1 ACG8643 Ø 5,5 15
Baum mit Ø 80 und Fotokontaktleiste ACG8503+ACG8548G+ACG7090+ACG8611 n. 2 ACG8642 Ø 5 + n. 1 ACG8643 Ø 5,5 15
Baum mit Ø 80 und Magnet ACG8503+ACG8548G+ACG8073 n. 2 ACG8642 Ø 5 + n. 1 ACG8643 Ø 5,5 15
Baum mit Ø 80 und Hängegitter ACG8503+ACG8548G+ACG8290+ACG8291 n. 2 ACG8643 Ø 5,5 + n. 1 ACG8642 Ø 5 15
Baum mit Ø 80 und Hängegitter + Magnet ACG8503+ACG8548G+ACG8290+ACG8291+ACG8073 n. 3 ACG8643 Ø 5,5 20
Baum mit Ø 80 und Hängegitter + hängendem Element ACG8503+ACG8548G+ACG8290+ACG8291+ACG8283 n. 3 ACG8643 Ø 5,5 20
Baum mit Ø 80 und Fotokontaktleiste + hängendem Element ACG8503+ACG8548G+ACG7090+ACG8611+ACG8283 n. 3 ACG8643 Ø 5,5 20
Baum mit Ø 80 und Fotokontaktleiste + Magnet ACG8503+ACG8548G+ACG7090+ACG8611+ACG8073 n. 3 ACG8643 Ø 5,5 15

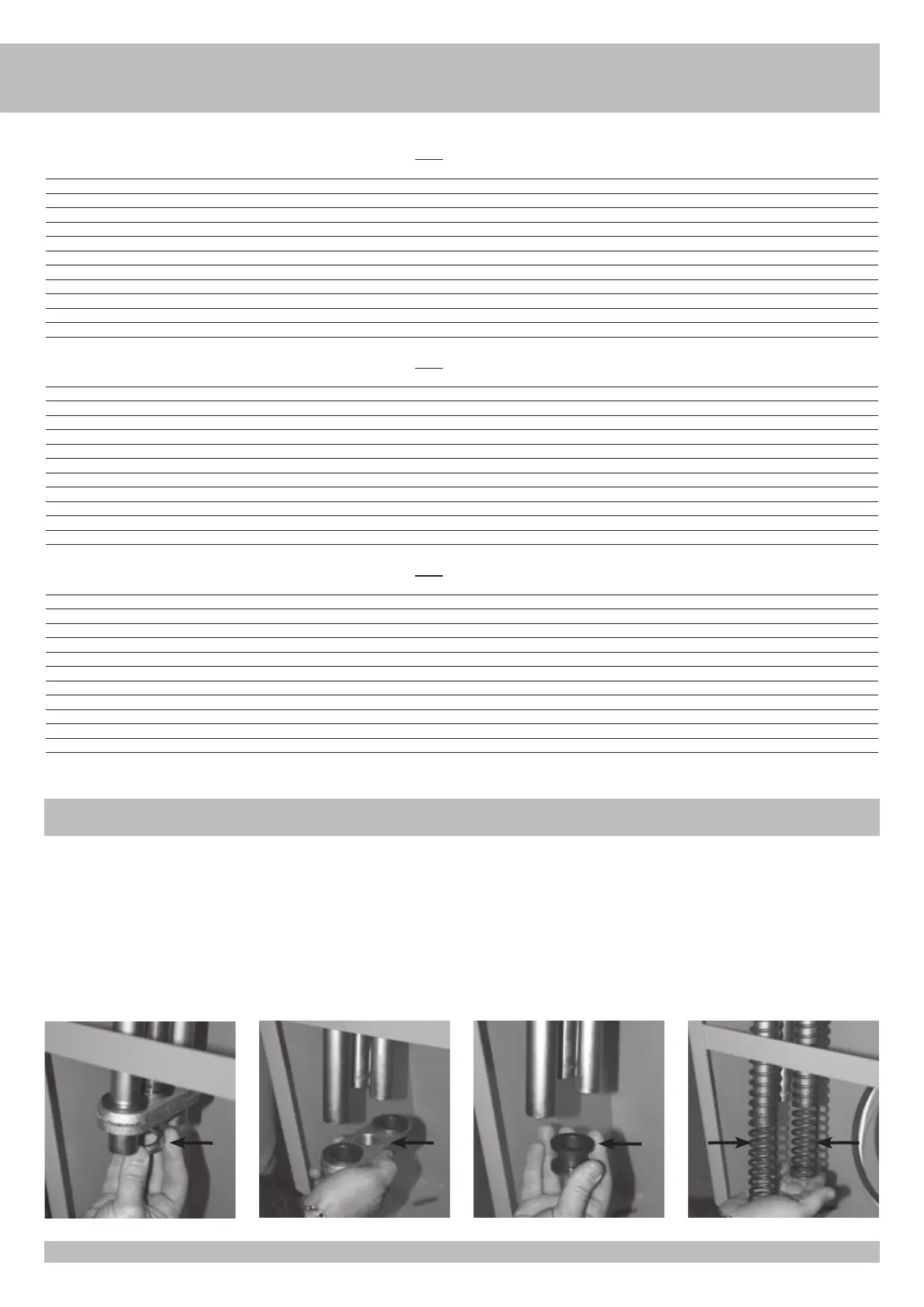

MONTAGE 2 AUSGLEICHSFEDERN
1
2 3 4
D
